| Номер в госреестре | 75550-19 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | GLM 500 |
| Изготовитель | "Robert Bosch Power Tools GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные GLM 500 (далее - дальномеры) предназначены для измерений расстояний и угла наклона.
Принцип измерения расстояний дальномеров основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона, в установленных единицах измерения.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется при помощи функциональной клавиши.
Нулевой (начальной) точкой отсчёта дальномеров может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти.
Общий вид дальномеров представлен на рисунке 1
! <§> ■ ~
| й! —
1 й 30.120 m
i 6.100 m
1 i—| 9.060 m

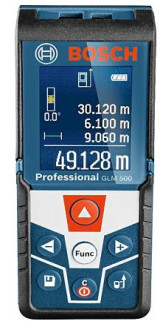

Рисунок 1 - Общий вид дальномеров лазерных GLM 500
Опломбирование узлов дальномеров лазерных GLM 500 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Дальномеры имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память дальномеров при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1 Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | - |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений: - расстояний, м: - при благоприятных условиях1 - при неблагоприятных условиях2) - угла наклона, ° | от 0,05 до 50,00 от 0,05 до 20,00 от 0 до 180 |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - при благоприятных условиях1 - при неблагоприятных условиях2) | ±2 (1,50+0,05 10-3 D) ±2(3,00+0,15 10-3D), где D - измеряемое расстояние, мм |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - при благоприятных условиях1 - при неблагоприятных условиях2) | 1,50+0,05 10-3 D 3,00+0,1510-3D, где D - измеряемое расстояние, мм |
| Пределы допускаемой абсолютной погрешности измерений угла наклона, ° | ±(0,20+0,01а)3)/ ±(0,30+0,01а)4), где а - измеряемый угол в градусах |
| Дискретность измерений: - расстояний, мм - угла наклона, ° | 0,5 0,1 |
| 1) - измерения на поверхность со 100 % отражательной способностью (стена, окрашенная в белый цвет), низкая фоновая освещенность, температура окружающей среды +25 °С 2) - измерения на поверхность с (10 - 100) % отражательной способностью, высокая фоновая освещённость (яркое солнце), температура окружающей среды от -10 до +45 °С 3) - при температуре окружающей среды +25 °С 4) - для всего диапазона рабочих температур, исключая +25 °С | |
| Наименование характеристики | Значение |
| Лазерное излучение: | |
| - мощность, мВт, не более | 1 |
| - длина волны, нм | 905 |
| - класс по ГОСТ 31581-2012 | 1 |
| Диаметр лазерной точки1-*, мм, не более: | |
| - на расстоянии 10 м | 9 |
| - на расстоянии 50 м | 45 |
| Источник электропитания постоянного тока | 2 аккумуляторные батареи типа ААА |
| Напряжение питания постоянного тока, В | 3 |
| Диапазон рабочих температур, °С | от -10 до +45 |
| Г абаритные размеры (Д*Ш*В) мм, не более | 106x45x24 |
| Масса, кг, не более | 0,1 |
| 1) - при температуре +25 °С | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дальномер лазерный GLM 500 | - | 1 |
| Аккумуляторные батареи типа ААА | - | 2 |
| Чехол | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 105-18 | 1 |
осуществляется по документу МП АПМ 105-18 «Дальномеры лазерные GLM 500. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» декабря 2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - лента измерительная;
- рабочий эталон 2-го разряда по Государственной поверочной схеме для координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр);
- головка делительная оптическая ОДГЭ-5 (рег. № 26906-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831
Техническая документация «Robert Bosch Power Tools GmbH», Германия
| Зарегистрировано поверок | 1667 |
| Поверителей | 68 |
| Актуальность данных | 17.11.2024 |
