| Номер в госреестре | 75551-19 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | CX-5 |
| Изготовитель | "Riken Keiki Co., Ltd.", Япония |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные модели CX-5 (далее - газоанализаторы) предназначены для измерений концентраций кислорода и монооксида углерода во взрывоопасной среде и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Газоанализаторы представляют собой автоматические двухканальные индивидуальные приборы непрерывного действия. В газоанализаторах для измерения содержания оксида углерода используются электрохимические сенсоры, содержание кислорода измеряется гальваническим методом, газоанализаторы имеют встроенные микропроцессоры.
Конструктивно газоанализаторы представляют из себя малогабаритные переносные приборы непрерывного действия и индивидуального пользования.
Питание газоанализаторов осуществляется от встроенных батарей, для работы в ночное время приборы имеют подсветку. Считывание измерительной информации проводится по показаниям цифрового дисплея на жидких кристаллах, на дисплей выводится также информация о состоянии источников питания и текущем времени. Газоанализаторы имеют звуковую, световую и вибросигнализацию, которая срабатывает при превышении установленного порога.
Пороги срабатывания настраиваются по требованию заказчика при помощи меню. Предусмотрена также сигнализация о разрядке источников питания и превышении верхнего предела диапазона измерения. Питание газоанализатора осуществляется от щелочных аккумуляторов типа ААА, в газоанализаторах используется диффузионный метод отбора пробы.
На лицевой панели корпуса расположены:
- жидкокристаллический дисплей;
- сигнальные лампы, служащие для оповещения о состоянии атмосферы и газоанализатора;
- динамик для оповещения о состоянии атмосферы и газоанализатора;
- гнездо сенсоров;
- кнопочная клавиатура (две кнопки);
- динамик для оповещения о состоянии атмосферы и газоанализатора;
- инфракрасный порт.
Газоанализаторы имеют жидкокристаллический цифровой дисплей, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- уровня заряда аккумуляторов;
- информацию о срабатывании сигнализации и о сбоях в работе газоанализатора.
Общий вид газоанализатора приведен на рисунке 1. Опломбирование газоанализаторов
от несанкционированного доступа не предусмотрено.

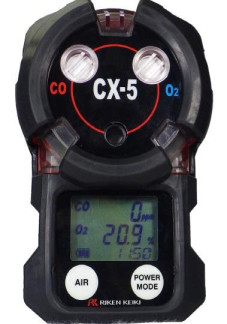

Рисунок 1 - Общий вид газоанализаторов портативных модели CX-5
Г азоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 05853 |
| Номер версии (идентификационный номер) ПО | не ниже Ver.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной приведенной 1) погрешности, % | Предел допускаемого времени установления показаний Т09Д, с |
| Кислород O2 | от 0 до 25 % | ±1,0 | 20 |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной приведенной 1) погрешности, % | Предел допускаемого времени установления показаний Т0,9д, с |
| Оксид углерода СО | от 0 до 2000 млн-1 | ±5,0 | 20 |
| 1 Приведенная погрешность нормирована к верхнему измерений. | значению диапазона | ||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от -10 до +15 оС включ. и св. +25 до +50 о С, на каждые 10 оС | 0,5 |
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более | 93x58x35 |
| Масса, кг, не более | 0,15 |
| Количество порогов срабатывания сигнализации | 2 |
| Расход анализируемого компонента, дм3/мин. | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (без конденсации влаги), % - атмосферное давление, кПа | от -20 до +60 от 30 до 80 от 84 до 120 |
| Время прогрева, с, не более | 25 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Маркировка взрывозащиты | 0Eх ia IIC T4 Ga |
| Средняя наработка на отказ, ч | 236520 |
| Срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г азоанализатор портативный модели CX-5 | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-087/03-2019 | 1 экз. |
осуществляется по документу МП-087/03-2019 «Газоанализаторы портативные модели CX-5. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 04 марта 2019 г Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением ГСО 10532-2014, ГСО 10704-2015;
- генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационной документации.
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах
Техническая документация изготовителя фирмы Riken Keiki Co., Ltd, Япония
