| Номер в госреестре | 75554-19 |
| Наименование СИ | Установки трубопоршневые двунаправленные |
| Обозначение типа СИ | ТПУ СГА |
| Изготовитель | ООО Завод "Саратовгазавтоматика", г.Саратов |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки трубопоршневые двунаправленные ТПУ СГА предназначены для измерений, хранения и передачи единиц объемного расхода и объема жидкости в потоке.
Принцип действия установок трубопоршневых двунаправленных ТПУ СГА заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок трубопоршневых двунаправленных ТПУ СГА.
Установки трубопоршневые двунаправленные ТПУ СГА являются двунаправленными. Установки трубопоршневые двунаправленные ТПУ СГА имеют стационарное исполнение.
Установки трубопоршневые двунаправленные ТПУ СГА состоят из следующих основных узлов: цилиндрического измерительного участка, свободно перемещающегося шарового поршня, детекторов прохода шарового поршня, четырехходового шарового крана, средств измерений температуры и давления утвержденного типа. Для измерения температуры применяются преобразователи температуры или термометры с диапазоном измерений от 0 до плюс 50 оС (или с большим диапазоном измерений) с пределами допускаемой абсолютной погрешности при измерении температуры не превышающими ±0,2 оС. Для измерения давления применяются преобразователи давлений или манометры с диапазоном измерений, соответствующим диапазону давления измеряемой среды, с пределами допускаемой основной приведенной погрешности при измерении давления ±0,6 % для манометров и не более ±0,5 % для преобразователей давлений. Применяются средства измерений температуры и давления утвержденного типа.
Установки трубопоршневые двунаправленные ТПУ СГА выпускаются в следующих моделях: 8, 10, 12, 16, 18 и 20, отличающихся вместимостью калиброванного участка, диапазонами объемного расхода и габаритными размерами.

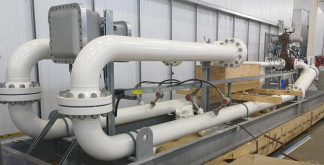

Общий вид установок трубопоршневых двунаправленных ТПУ СГА приведен на рисунке 1.
Пломбировка установок трубопоршневых двунаправленных ТПУ СГА осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через специальные отверстия в двух болтах крепления каждого детектора прохода шарового поршня и установленные на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки детекторов прохода шарового поршня установок трубопоршневых двунаправленных ТПУ СГА
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений калиброванного участка установок
трубопоршневых двунаправленных ТПУ СГА
отсутствует.
Таблица 1 - Метрологические характеристики_
| Характеристика | Значение | |||||
| Модель | 8 | 10 | 12 | 16 | 18 | 20 |
| Наибольший объемный расход жидкости, м3/ч* | 180 | 280 | 400 | 710 | 900 | 1100 |
| Наименьший объемный расход жидкости, м3/ч* | 18 | 28 | 40 | 71 | 90 | 110 |
| Номинальный диаметр калиброванного участка, мм | 203 | 254 | 305 | 388 | 438 | 508 |
| Вместимость калиброванного участка, м3 1) 2) | от 0,30 до 0,45 | от 0,45 до 0,70 | от 0,60 до 1,10 | от 1,25 до 1,90 | от 1,25 до 1,90 | от 1,25 до 1,90 |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,05 | |||||
| Примечания: 1) значение указано в паспорте установки трубопоршневой двунаправленной ТПУ СГА; 2) значение суммарной вместимости калиброванного участка при прохождении поршня в обоих направлениях равно сумме соответствующих объемов. | ||||||
| Характеристика | Значение |
| Исполнение | стационарное |
| Измеряемая среда | нефть товарная по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода |
| Давление измеряемой среды, МПа, не более | 2; 5; 10 |
| Температура измеряемой среды, оС | от +2 до +70 |
| Плотность измеряемой среды, кг/м3 | от 500 до 1100 |
| Вязкость кинематическая измеряемой среды, м /с | от 0,3 10-6 до 15010-6 |
| Наличие свободного воздуха в измеряемой среде | не допускается |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +60 |
| - относительная влажность окружающего воздуха, % | от 10 до 90 |
| - атмосферное давление, кПа | от 84 до 107 |
| Габаритные размеры, мм, не более: - длина | 18000 |
| - ширина | 5100 |
| - высота | 4200 |
| Масса, кг, не более | 10000 |
| Параметры питания: - напряжение переменного тока, В | 220 +22; 380 +357 |
| - частота переменного тока, Г ц | 50±1 |
| - напряжение постоянного тока, В | 24 ± 2,4 |
| Потребляемая мощность, кВ-А, не более | 2,5 |
| Выходной сигнал | дискретный |
| Средняя наработка на отказ, ч | 35000 |
| Средний срок службы, лет | 15 |
| Маркировка взрывозащиты | II Gb IIB T4/T3; II Gb IIA T4/T3; II Gc IIB T4/T3; II Gc IIA T4/T3 |
наносится на маркировочную табличку, закрепленную на поверхности расширителей установок трубопоршневых двунаправленных ТПУ СГА, фотохимическим способом или методом гравировки и в верхнюю центральную часть титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка трубопоршневая двунаправленная | ТПУ СГА | 1 шт. |
| Методика поверки | МП 0940-1-2018 | 1 экз. |
| Руководство по эксплуатации | зИ.2.767.500 РЭ | 1 экз. |
| Паспорт | зИ.2.767.500 ПС | 1 экз. |
| Комплект ЗИП (в соответствии с заказом) | - | 1 комп. |
осуществляется по документу МП 0940-1-2018 «Инструкция. ГСИ. Установки трубопоршневые двунаправленные ТПУ СГА. Методика поверки», утвержденному ФГУП «ВНИИР» 25.12.2018.
Основные средства поверки:
- Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2017;
- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости с пределами допускаемой относительной погрешности ±0,02%.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке установок трубопоршневых двунаправленных ТПУ СГА, а также на пломбы, установленные в соответствии с рисунками
2 и 3.
приведены в эксплуатационном документе.
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.66-046-00153672-2018 Установки трубопоршневые двунаправленные ТПУ СГА. Технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
