| Номер в госреестре | 75556-19 |
| Наименование СИ | Система измерительная волоконно-оптическая |
| Обозначение типа СИ | PK2500 |
| Изготовитель | "Photon Kinetics, Inc.", США |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная волоконно-оптическая PK2500 (далее - система) предназначена для определения спектрального ослабления (СО) оптического излучения при прохождении по одномодовому и многомодовому оптическому волокну (ОВ) и компонентам на основе ОВ (циркуляторы, ответвители, усилители и т.п.), в том числе для волоконно-оптических систем передачи (ВОСП).
Принцип действия системы основан на измерении СО оптического излучения методом обрыва. Суть метода обрыва заключается в измерении уровней мощности в двух точках волокна без изменения условий ввода излучения. Согласно методу сначала осуществляют измерение мощности на выходе ОВ, далее обрезают ОВ недалеко от входного разъема системы (например,
2 м от входного разъема), подключают и повторно осуществляют измерение. Целью измерений является построение функции ослабления оптического излучения от длины волны.
Система состоит из оптического блока, включающего оптические компоненты, и блока управления, содержащего компьютер управления, видеоподсистему и схему обработки сигналов.
Оптический блок системы выполняет функции подачи оптического излучения в ОВ и извлечения выходного оптического излучения из ОВ, а также преобразование оптического излучения в электрические сигналы. Он также обеспечивает создание видеоизображений с целью отображения торцов ОВ на мониторе.
Блок управления системы используется с целью задания условий измерений СО оптического излучения, а также для записи, вычислений и отображения результатов измерений.
Конструктивно система представляет собой стационарный прибор в прямоугольном металлическом корпусе. Для ограничения доступа внутрь корпуса произведено его пломбирование.

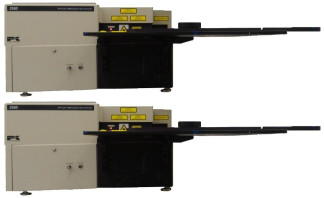

Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение (далее - ПО), входящее в состав системы, выполняет функции задания условий измерений и отображения информации в цифровом виде.
ПО системы находится на компьютере управления, работающего в среде MS-DOS, из состава блока управления системы. ПО обеспечивает автоматический компьютерный контроль всех функций через меню пользователя.
Метрологически значимой частью ПО системы является файл конфигурации PKL.SYS.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PK2500 Software |
| Номер версии (идентификационный номер) ПО, не ниже | 4.53 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений спектрального ослабления, дБ | от 0,11 до 33 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-Л, где А - измеряемое ослабление, дБ |
| Пределы допускаемой абсолютной погрешности установки длины волны, нм | ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон установки длины волны, нм | от 850 до 1650 |
| Тип подключаемого оптического волокна | Оптические волокна стандартов G.652, G.651.1, IEC 60793-2-10 (тип A1b) и совместимые с ними |
Лист № 3 Всего листов 4
Продолжение таблицы 3_
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49,5 до 50,5 |
| Габаритные размеры, мм, не более: | |
| - высота | 600 |
| - ширина | 1200 |
| - длина | 1080 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса системы.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная волоконно-оптическая PK2500 | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Дискета 3,5” с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 003.Ф3-19 | 1 экз. |
осуществляется по документу МП 003.Ф3-19 «ГСИ. Система измерительная волоконнооптическая PK2500. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 января 2019 г. Основные средства поверки:
Рабочий эталон единицы длины волны для волоконно-оптических систем передачи
информации в диапазоне воспроизведения от 400 до 3400 нм по ГОСТ 8.585-2013.
Рабочий эталон единиц средней мощности оптического излучения и ослабления
11 2
оптического излучения в волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на боковую панель системы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Лист № 4 Всего листов 4
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
Техническая документация фирмы «Photon Kinetics, Inc.», США
