| Номер в госреестре | 75557-19 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | 8098 |
| Изготовитель | "Burkert SAS", Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры типа 8098 предназначены для измерений объема жидкости в потоке, объемного расхода и температуры жидкости.
Принцип действия расходомеров типа 8098 основан на прямом методе измерений объемного расхода акустическим методом. Принцип действия расходомеров типа 8098 при измерении температуры протекающей жидкости основан на прямом методе измерений температуры преобразователем температуры, установленном в корпусе первичного преобразователя расходомера типа 8098.
Расходомеры типа 8098 состоят из первичного и вторичного преобразователей. Первичный и вторичный преобразователи расходомеров типа 8098 имеют совместный (интегрированный) монтаж.
В состав первичного преобразователя входят 4 приемо-передатчика, расположенные на одном уровне с наружной поверхностью измерительной трубки первичного преобразователя. Два приемо-передатчика передают сигнал в направлении прямого потока, два других в направлении, обратном потоку жидкости. Разница времени прохождения сигнала в прямом и обратном направлении пропорциональна объемному расходу жидкости.
Расходомеры типа 8098 имеют исполнения с жидкокристаллическим съемным дисплеем и без него.
Расходомеры типа 8098 имеют аналоговый и импульсный выходы, предназначенные для передачи измеренных значений и цифровые интерфейсы связи для коммутации с системами верхнего уровня.
Расходомеры типа 8098 имеют следующие типы подключения к гидравлическому тракту: резьбовые, фланцевые, кламповые в соответствии со стандартами ASME, DIN, SMS.

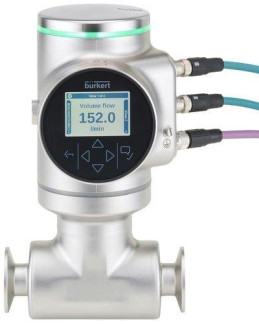

Общий вид расходомеров типа 8098 приведен на рисунке 1.
Пломбирование расходомеров типа 8098 не предусмотрено.
расходомеров типа 8098 является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных. Программное обеспечение предназначено для обработки сигналов, выполнения
математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений, параметров функционирования и их вывода на устройства индикации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки разграничением прав доступа посредством паролей доступа.
Идентификационные данные программного обеспечения расходомеров типа 8098 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Burkert |
| Номер версии (идентификационный номер) ПО | не ниже А.хх.хх.хх* |
| Цифровой идентификатор ПО | - |
| Примечание: * - конкретное значение указывается в паспорте расходомера типа 8098. | |
Таблица 2 - Метрологические характеристики_
| Характеристики | Значения | |||
| Номинальный диаметр (дюйм) | DN15 (3/4) | DN25 (1) | DN40 (1 У) | DN50 (2) |
| Наибольшее значение диапазона измерений объемного расхода*, м /ч | 10 | 25 | 56 | 90 |
| Наименьшее значение диапазона измерений 3 объемного расхода*, м /ч | 0,07 | 0,14 | 0,35 | 0,64 |
| Диапазон измерений температуры, °С | от -20 до +100 | |||
| Пределы допускаемой основной приведенной погрешности измерений объема и объемного расхода жидкости к наибольшему значению расхода в диапазоне расходов от наименьшего расхода до 0,1 от наибольшего расхода, % | ±0,1 | |||
| Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода жидкости в диапазоне расходов от 0,1 от наибольшего расхода до наибольшего расхода, % | ±0,4 | |||
| Пределы допускаемой дополнительной абсолютной погрешности измерений объема и объемного расхода при использовании токового выхода, мА | ±0,04 | |||
| Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, °С | ±1 | |||
| Примечание: * - наибольшее и наименьшее значение диапазона измерений объемного расхода указывается в паспорте расходомера типа 8098. | ||||
| Характеристики | Значения | |||
| Номинальный диаметр (дюйм) | DN15 (3/4) | DN25 (1) | О N о | DN50 (2) |
| Измеряемая среда | вода, жидкости не агрессивные к материалам расходомеров типа 8098 | |||
| Наличие свободного газа в измеряемой среде | отсутствует | |||
| Диапазон температуры измеряемой среды, °С | от -20 до +110 | |||
| Давление измеряемой среды*, МПа, не более | 2,5 | 2,5 | 1,6; 2,5 | 1,6 |
| Напряжение питания постоянное, В | от 12 до 35 | |||
| Потребляемая мощность, Вт, не более | 55 | |||
| Частота выходного импульсного выхода, кГ ц | от 0 до 2 | |||
| Значение силы тока аналогового выходного сигнала, мА | от 4 до 20 | |||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсата), %, не более - атмосферное давление, кПа | от -10 до +70 85 от 84 до 107 | |||
| Габаритные размеры, не более, мм - длина - высота - ширина | 340 265 130 | |||
| Масса, кг, не более | 4 | |||
| Средний срок службы, лет Средняя наработка на отказ, ч | 20 120000 | |||
| Примечание: * - давление измеряемой среды указывается в паспорте расходомера типа 8098. | ||||
наносится на корпус расходомеров типа 8098 методом предусмотренным изготовителем, а также снизу по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер | типа 8098 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 0925-1-2018 | 1 экз. |
осуществляется по документу МП 0925-1-2018 «Инструкция. ГСИ. Расходомеры типа 8098. Методика поверки», утвержденному ФГУП «ВНИИР» 20.12.2018.
Основные средства поверки:
- рабочий эталон единицы объемного расхода и объема жидкости в потоке 2-го разряда в соответствии с частью 1 Приказа Росстандарта от 7 февраля 2018 г. № 256 с диапазоном измерений, соответствующим диапазону измерений расходомера типа 8098. Пределы допускаемой погрешности рабочего эталона единицы объемного расхода и объема жидкости в потоке 2-го разряда должны быть в 3 раза меньше пределов допускаемой погрешности расходомера типа 8098;
- рабочий эталон единицы температуры 3-го разряда в соответствии с ГОСТ 8.558-2009 с пределами допускаемой абсолютной погрешности ±0,3 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомеров типа 8098 в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы изготовителя
