| Номер в госреестре | 75558-19 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | ALPHA 3000 D |
| Изготовитель | "FORM+TEST Seidner & Co. GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная ALPHA 3000 D (далее - машина) предназначена для измерений значений силы, создаваемой при проведении механических испытаний кирпича и керамических блоков на сжатие и изгиб.
Принцип действия машины основан на преобразовании давления в гидроцилиндре, пропорционально измеряемой силе, в электрический сигнал с последующей его обработкой.
Конструктивно машина состоит из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, силоизмерителя и блока управления, обеспечивающего измерение силы при испытаниях образцов.
Блок управления состоит из датчика давления в гидроцилиндре, индуктивных концевых датчиков и блока обработки измерительной информации, с функцией управления нагружающим устройством.
Нагрузка, приложенная к образцу, воспринимается датчиками и преобразуется в электрический сигнал, который обрабатывается в блоке управления и отображается в единицах силы на внешнем мониторе машины.

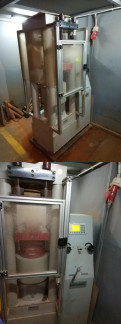

Общий вид машины ALPHA 3000 D и блока управления, представлены на рисунках 1,2. Пломбирование машины испытательной ALPHA 3000 D не предусмотрено.
Программное обеспечение машины защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | DigiMess M10 |
| Идентификационное наименование ПО | M10/08128 |
| Номер версии (идентификационный номер) ПО | DMES v.9.64 SY |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики машины испытательной ALPHA 3000 D представлены в таблицах 2 и 3.
Таблица 2-Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений силы, кН | от 400 до 2500 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±2,0 |
| Цена деления силоизмерителя, Н (тс) | 10 (1) |
Таблица 3- Основные технические характеристики
| Диапазон перемещения подвижной опоры, мм | от 0 до 200 |
| Диапазон задания скорости нагружения подвижной опоры, кН/c | от 0,10 до 5,00 |
| Габаритные размеры: | |
| - длина, мм, не более | 1200 |
| - ширина, мм, не более | 950 |
| - высота, мм, не более | 2000 |
| Масса машины,кг, не более | 2300 |
| Электрическое питание от сети переменного тока: | |
| -напряжение, В | 220 ±10 |
| - частота, Гц | 50 ±0,4 |
| Потребляемая мощность, ВТ, не более | 1100 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 90 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист эксплуатационной документации, в правом верхнем углу, типографским способом.
| Наименование | Обозначение | Количество |
| Машина испытательная | ALPHA 3000 D | 1 шт. |
| Руководство по эксплуатации «Машина испытательная ALPHA 3000 D» | ALPHA 3000 D | 1 экз. |
| Паспорт «Машина испытательная ALPHA 3000 D» | ALPHA 3000 D | 1 экз. |
| Методика поверки | — | 1 экз. |
осуществляется по документу МП 75558-19 «Государственная система обеспечения единства измерений. Машина испытательная ALPHA 3000 D. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 15 февраля 2019 г.
Основные средства поверки:
Динамометры электронные 2-го разряда по ГОСТ 8.640-2014, с верхним пределом измерений
3 МН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к машине испытательной ALPHA 3000 D
ГОСТ 8.640 - 2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения силы
ГОСТ 28840-90 Машины для испытания материалов на растяжение сжатие и изгиб Общие технические требования
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
