Штангенциркули Holex серии 41, 75563-19

Штангенциркули Holex серии 41 (далее - штангенциркули) предназначены для измерений длины.

Документы

Карточка СИ

Номер в госреестре	75563-19
Наименование СИ	Штангенциркули
Обозначение типа СИ	Holex серии 41
Изготовитель	Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия
Год регистрации	2019
Срок свидетельства	17.07.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Штангенциркули Holex серии 41 (далее - штангенциркули) предназначены для измерений длины.

Описание

Принцип действия штангенциркулей основан на непосредственной оценке линейного размера объекта по шкалам штанги и нониуса. Измеряемая длина соответствует номинальному расстоянию между измерительными поверхностями губок штангенциркуля.

Штангенциркули состоят из штанги со шкалой, подвижной измерительной рамки с нониусом, зажимного винта и измерительных губок.

Штангенциркули выпускаются в различных модификациях, которые отличаются диапазоном измерений, формой и назначением измерительных поверхностей и имеют обозначение 41 ХХХХ L, где:

41 - серия;

ХХХХ - исполнение:

0405 - для левшей, с губками для измерения наружных размеров с кромочными измерительными поверхностями, с губками для измерения внутренних размеров с плоскими измерительными поверхностями, с глубиномером;

0640 - без параллакса, с губками для измерения наружных размеров с кромочными измерительными поверхностями, с губками для измерения внутренних размеров с плоскими измерительными поверхностями, с глубиномером;

5170 - без параллакса, с губками с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, с губками для измерения наружных размеров с кромочными измерительными поверхностями, с устройством тонкой установки рамки;

5184 - с губками с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно;

5188 - с удлиненными губками с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно;

5195 - с губками с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, с устройством тонкой установки рамки (для штангенциркулей с верхним пределом измерений 1500 мм и более);

L - верхний предел измерений штангенциркуля, мм.

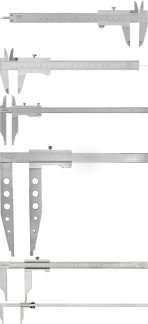

Общий вид штангенциркулей Holex серии 41 представлен на рисунках 1-7.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики_

Штангенциркули Holex серии 41	Диапазон измерений длины*, мм	Пределы допускаемой абсолютной погрешности при измерении длины**, мм	Значение отсчета по нониусу, мм
41 0405	от 0 до 150	±0,05
41 0640
41 5170	от 0 до 300 от 0 до 500	±0,05 ±0,10
41 5184	от 0 до 200 от 0 до 300	±0,05
41 5188	от 0 до 500 от 0 до 1000	±0,30	0,05
41 5195	от 0 до 300 от 0 до 500 от 0 до 800 от 0 до 1000 от 0 до 1500 от 0 до 2000 от 0 до 3000	±0,05 ±0,10 ±0,10 ±0,15 ±0,20 ±0,25 ±0,65
* - Нижний предел диапазона измерений длины установлен для определения наружных размеров. Для определения внутренних размеров нижний предел диапазона 10 мм. - В том числе при измерении глубины (41 0405, 41 0640), равной 20 мм, и внутренних размеров

	Длина вылета губок для измерений, мм,			Размер сдвинутых до
		не менее		соприкосновения губок для
	наружных	внутренних	внутренних	измерений внутренних
Модификация	размеров	размеров	размеров с цилиндрическими измерительными поверхностями	размеров с цилиндрическими измерительными поверхностями, мм, не менее
41 0405 150	40	16
41 0640 150	40	16
41 5170 300	90		10	10
41 5170 500	150		10	20
41 5184 200	60		10	10
41 5184 300	90		10	10
41 5188 500 41 5188 1000	300	-	18	20
41 5195 300	90			10
41 5195 500	150			20
41 5195 800	200			20
41 5195 1000	200	-	10	20
41 5195 1500	200			30
41 5195 2000	200			30
41 5195 3000	200			50

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги (для штангенциркулей 41 0405, 41 5184, 41 5188, 41 5195), мм, не более, при диапазоне измерений длины: - от 0 до 500 мм включ. - св. 500 до 1000 мм включ. - св. 1000 до 3000 мм включ.	0,3 0,6 0,7
Отклонение от плоскостности и прямолинейности измерительных поверхностей губок на 100 мм длины большей стороны измерительной поверхности, мм, не более	0,01
Отклонение от плоскостности и прямолинейности измерительной поверхности торца (для штангенциркулей 41 0405, 41 0640), мм, не более	0,01
Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров на 100 мм длины плоских измерительных поверхностей губок для измерения наружных размеров, мм, не более	0,02
Отклонение размера сдвинутых до соприкосновения губок для измерений внутренних размеров с цилиндрическими измерительными поверхностями от номинального значения (для штангенциркулей 41 5184, 41 5170, 41 5188, 41 5195), мм	± 0,03

Наименование характеристики	Значение
Отклонение от параллельности образующих измерительных поверхностей губок для измерений внутренних размеров с цилиндрическими измерительными поверхностями (для штангенциркулей 41 5170, 41 5184, 41 5188, 41 5195), мм, не более	0,01
Отклонение от параллельности измерительных поверхностей губок для измерений внутренних размеров (для штангенциркулей 41 0405, 41 0640), мм, не более	0,04
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от +15 до +25 80
Средний срок службы, лет, не менее	5

Таблица 4 - Габаритные размеры и масса штангенциркулей

Модификация	Масса, кг, не более	Длина, мм, не более	Ширина, мм, не более	Толщина, мм, не более
41 0405 150	0,5	270	110	35
41 0640 150	0,5	270	110	35
41 5170 300	1,5	470	190	40
41 5170 500	4,0	730	300	50
41 5184 200	0,5	320	110	30
41 5184 300	1,0	440	140	35
41 5188 500	2,5	770	440	70
41 5188 1000	8,5	1270	440	70
41 5195 300	1,5	470	210	35
41 5195 500	4,0	720	275	45
41 5195 800	8,5	1070	280	55
41 5195 1000	9,5	1320	345	65
41 5195 1500	14,0	1870	360	75
41 5195 2000	21,0	2420	375	85
41 5195 3000	40,0	3470	390	95

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенциркуль Holex серии 41		1 шт.
Футляр		1 шт.
Руководство по эксплуатации		1 экз.
«ГСИ. Штангенциркули Holex серии 41. Методика поверки»	МП 01-233-2019	1 экз.*
* - в один адрес

Поверка

осуществляется по документу МП 01-233-2019 «ГСИ. Штангенциркули Holex серии 41. Методика поверки», утвержденному ФГУП «УНИИМ» 03.04.2019 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29.12.2018 № 2840.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы

Техническая документация компании Hoffmann GmbH Qualitatswerkzeuge, Германия Приказ Росстандарта № 2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
