| Номер в госреестре | 75565-19 |
| Наименование СИ | Наборы мер толщины |
| Обозначение типа СИ | UCB 120 |
| Изготовитель | АО "ИнтроСкан Технолоджи", г.Чайковский |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы мер толщины UCB 120 (далее по тексту - набор) предназначены для воспроизведения значений толщины и используются для поверки и настройки измерителей толщины акустических A2072 IntroScan и других толщиномеров.
Принцип действия мер основан на воспроизведении заданных значений толщины. Набор состоит из восьми мер: UCB 120-1, UCB 120-2, UCB 120-3, UCB 120-4, UCB 120-5, UCB 120-6, UCB 120-7, UCB 120-8, которые отличаются друг от друга воспроизводимыми значениями толщины.
Конструктивно меры представляют собой пластины квадратной формы, изготовленные из стали 20.

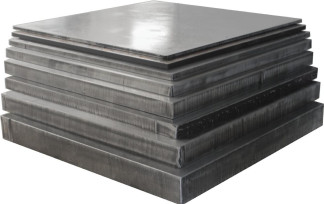

Общий вид мер UCB 120 представлен на рисунке 1.
Пломбирование не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| иСВ 120-1 | иСВ 120-2 | ИСВ 120-3 | ИСВ 120-4 | ИСВ 120-5 | ИСВ 120-6 | ИСВ 120-7 | ИСВ 120-8 | |
| Номинальные значения толщины, мм | 6,0 | 8,0 | 10,0 | 16,0 | 20,0 | 23,0 | 30,0 | 40,0 |
| Допускаемое отклонение действительных значений толщины от номинальных, мм | ±0,1 | |||||||
| Пределы допускаемой погрешности воспроизведения толщины, мм | ±(0,003 d+0,05) | ±0,35 | ||||||
| Примечание: d - измеренное значение толщины, мм | ||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||
| ИСВ 120-1 | ИСВ 120-2 | ИСВ 120-3 | ИСВ 120-4 | ИСВ 120-5 | ИСВ 120-6 | ИСВ 120-7 | ИСВ 120-8 | |
| Г абаритные размеры, мм, не более длина ширина | 400 400 | |||||||
| Номинальное значение скорости распространения поперечной ультразвуковой волны, м/с | 3250±150 | |||||||
| Масса, кг, не более | 8 | 10 | 13 | 20 | 25 | 29 | 38 | 50 |
| Рабочая область значений температур, °С | от +10 до +30 | |||||||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Набор мер толщины | ИСВ 120 | 1 шт.* |
| Паспорт | АПМШ.401745.014 ПС | 1 экз. |
| Методика поверки | МП №203-62-2018 | 1 экз. |
| * количество мер в наборе определяется при заказе | ||
осуществляется по документу МП № 203-62-2018 «Наборы мер толщины UCB 120. Методика поверки», утвержденному ФГУП «ВНИИМС» «18» декабря 2018 г.
Основные средства поверки:
- Головка измерительная цифровая ABSOLUTE серии 543 мод. ID-F (рег. № 54125-13);
- Плита 2-2-1000x630 ГОСТ 10905-86;
- Меры длины концевые 4-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
АПМШ.401745.014 ТУ. Набор мер толщины UCB 120. Технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
