| Номер в госреестре | 75567-19 |
| Наименование СИ | Твердомеры универсальные |
| Обозначение типа СИ | NOVOTEST T |
| Изготовитель | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры универсальные NOVOTEST T (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Бринелля и Виккерса.
Принцип действия твердомеров зависит от используемого датчика.
Принцип действия твердомеров с датчиком типа У, состоящего из стального стержня с алмазной пирамидой на конце (резонатором), заключается во внедрении пирамиды в контролируемое изделие под действием фиксированного усилия пружины. Вследствие этого происходит изменение собственной частоты резонатора, определяемое твердостью материала. Изменение частоты резонатора преобразуется электронным блоком в значение твердости выбранной шкалы и выводится на дисплей электронного блока.
Принцип действия твердомеров с датчиком типа Д заключается в определении отношения скоростей удара и отскока бойка, находящегося внутри датчика. На конце бойка расположен твердосплавный шарик, непосредственно контактирующий с контролируемой поверхностью в момент удара. Внутри бойка находится постоянный магнит. Боек, после нажатия спусковой кнопки, при помощи предварительно взведенной пружины выбрасывается на измеряемую поверхность. При этом боек перемещается внутри катушки индуктивности и своим магнитным полем наводит в ней электродвижущую силу (ЭДС). Сигнал с выхода катушки индуктивности подается на вход электронного блока, где преобразуется в значение твердости выбранной шкалы и выводится на дисплей электронного блока.

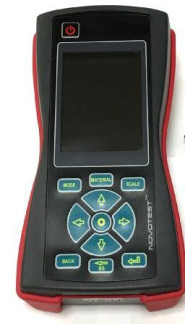

Твердомер состоит из электронного блока, помещенного в защитный силиконовый бампер, и датчиков.
Твердомеры выпускаются в следующих модификациях: Т-УД3, Т-У3, Т-Д3, Т-УД2, Т-У2, Т-Д2, которые отличаются исполнением корпуса электронного блока и комплектацией датчиков.
Датчики типа У, в зависимости от прилагаемой нагрузки, делятся на модификации
У1 (10 кг), У1 (5 кг), У1 (1 кг) и предназначены для измерения твердости изделий со сложной геометрией, небольшой массой и толщиной стенки в месте замера.
Датчики типа Д в зависимости от способа взведения пружины ударника, нагрузки и габаритных размеров делятся на модификации Д1, Д1М, Д1С, Д1-БС, Д1-БЬ, Д1-Б+15, Д1-С и Д1-0. К датчику Д1 прилагается толкатель, с помощью которого взводится пружина ударника. Датчик Д1 М имеет уменьшенные габариты для труднодоступных мест и также взводится толкателем. Датчики Д1С, Д1-БС, Д1-БЬ, Д1-Б+15, Д1-С и Д1-0 имеют встроенный механизм взведения пружины ударника. Д1С - стандартный датчик для большинства задач. Д1-ОС -датчик меньшей высоты. Датчики Д1-ОЬ и Д1-0+15 имеют уменьшенные размеры контактной площадки для труднодоступных мест. Датчик Д1-С обладает уменьшенной нагрузкой для маленьких деталей, а Д1-0 - увеличенной нагрузкой для объектов с повышенной шероховатостью. Датчики типа Д предназначены для измерений твердости крупногабаритных объектов.
В комплектность твердомеров модификаций Т-УД2, Т-УД3 могут входить датчики типа У и Д; твердомеров модификаций Т-У2, Т-У3 - датчики типа У; твердомеров модификации Т-Д2, Т-Д3 - датчики типа Д.
а) б)
Рисунок 2 - Схема пломбировки от несанкционированного доступа
а) для твердомеров модификаций Т-УД3, Т-У3, Т-Д3;
б) для твердомеров модификаций Т-УД2, Т-У2, Т-Д2
Программное обеспечение (ПО) твердомеров предназначено для настройки режимов работы и отображения результатов измерений на дисплее. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО | не ниже 5.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений твердости по шкалам: - Роквелла | от 20 до 70 HRC |
| - Бринелля | от 90 до 450 НВ |
| - Виккерса | от 240 до 940 HV |
| Пределы допускаемой абсолютной погрешности измерений твердости для датчиков типа У по шкалам: - Роквелла | ± 2 HRC |
| - Бринелля в поддиапазоне от 90 до 330 НВ включ. | ± 10 НВ |
| - Бринелля в поддиапазоне св. 330 до 450 НВ | ± 15 НВ |
| - Виккерса в поддиапазоне от 240 до 500 НУ включ. | ± 15 HV |
| - Виккерса в поддиапазоне св. 500 до 940 НУ | ± 30 HV |
| Пределы допускаемой абсолютной погрешности измерений твердости для датчиков типа Д по шкалам: - Роквелла | ± 2 HRC |
| - Бринелля в поддиапазоне от 90 до 150 НВ включ. | ± 10 НВ |
| - Бринелля в поддиапазоне св. 150 до 450 НВ | ± 15 НВ |
| - Виккерса в поддиапазоне от 240 до 500 НУ включ. | ± 15 HV |
| - Виккерса в поддиапазоне св. 500 до 940 НУ | ± 30 HV |
| Диапазон показаний временного сопротивления при растяжении (предела прочности), МПа | от 370 до 1500 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания, В - для модификаций Т-УД3, Т-У3, Т-Д3 | 3,6 |
| - для модификаций Т-УД2, Т-У2, Т-Д2 | 2,4 |
| Г абаритные размеры электронного блока для модификаций Т-УД3, Т-У3, Т-Д3, мм, не более - высота | 180 |
| - ширина | 80 |
| - глубина | 40 |
| 1 | 2 |
| Г абаритные размеры электронного блока для | |
| модификаций Т-УД2, Т-У2, Т-Д2, мм, не более | |
| - высота | 120 |
| - ширина | 80 |
| - глубина | 40 |
| Габаритные размеры датчиков типа У, мм, не более | |
| - высота | 140 |
| - диаметр | 40 |
| Габаритные размеры датчиков Д1 С, Д1-С мм, не более | |
| - высота | 150 |
| - диаметр | 25 |
| Габаритные размеры датчиков Д1-0+15 мм, не более | |
| - высота | 170 |
| - диаметр | 25 |
| Габаритные размеры датчиков Д1-ОЬ мм, не более | |
| - высота | 210 |
| - диаметр | 25 |
| Габаритные размеры датчиков Д1-0 мм, не более | |
| - высота | 260 |
| - диаметр | 35 |
| Габаритные размеры датчиков Д1-DC мм, не более | |
| - высота | 86 |
| - диаметр | 25 |
| Габаритные размеры датчиков Д1, мм, не более | |
| - высота | 95 |
| - диаметр | 25 |
| Габаритные размеры датчиков Д1 М, мм, не более | |
| - высота | 65 |
| - диаметр | 25 |
| Масса, кг, не более - электронного блока с батареей - датчиков типа У - датчиков типа Д | 5 5 5 сч сч сч о" о" о" |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от - 20 до + 40 80 |
| Срок службы, лет, не менее | 10 |
наносится на заднюю панель электронного блока твердомера в виде пленочной наклейки, на титульный лист руководства по эксплуатации твердомера.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок | - | 1 шт. |
| Датчик типа У | - | по заказу |
| Датчик типа Д | - | по заказу |
| Батарея аккумуляторная - для модификаций Т-УД3, Т-У3, Т-Д3 - для модификаций Т-УД2, Т-У2, Т-Д2 | - | 3 шт. 2 шт. |
| Защитный силиконовый бампер | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кабель связи с компьютером | - | 1 шт. |
| Сумка | - | 1 шт. |
| Руководство по эксплуатации | НТЦ.ЭДТ-УД3.000 РЭ/ НТЦ.ЭД.Т-УД2.000 РЭ | 1 экз. |
| Паспорт | НТЦ.ЭД.Т-УД3.000 ПС/ НТЦ.ЭД.Т-УД2.000 ПС | 1 экз. |
| Методика поверки | МП 08-261-2019 | 1 экз. |
осуществляется по документу МП 08-261-2019 «ГСИ. Твердомеры универсальные NOVOTEST T. Методика поверки», утверждённому ФГУП «УНИИМ» 16 апреля 2019 г. Основные средства поверки:
- эталонные меры твердости по шкалам Роквелла, 2-го разряда по ГОСТ 8.064-94;
- эталонные меры твердости по шкалам Бринелля, 2-го разряда по ГОСТ 8.062-85;
- эталонные меры твердости по шкалам Виккерса, 2-го разряда по ГОСТ 8.063-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса
ТУ ПРВМ.441118.001 ТУ:2018 «Твердомеры универсальные NOVOTEST T. Технические условия»
