| Номер в госреестре | 75568-19 |
| Наименование СИ | Блоки микропроцессорные релейной защиты и автоматики |
| Обозначение типа СИ | серии БЭМП РУ |
| Изготовитель | Акционерное общество "Чебоксарский электроаппаратный завод" (АО "ЧЭАЗ"), г. Чебоксары |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2029 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки микропроцессорные релейной защиты и автоматики серии БЭМП РУ (далее - блоки) предназначены для измерений и учета активной, реактивной, полной электрических мощностей и электрической энергии, напряжения и силы переменного тока, частоты, записи осциллограмм.
Принцип действия блоков основан на аналого-цифровом преобразовании входных сигналов, их цифровой обработке и отображении результатов измерений на ЖК-дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления.
Блоки выполняют следующие функции:
- измерение и учет электрической энергии;
- регистрация параметров электрического тока;
- регистрация дискретных сигналов о состоянии оборудования;
- запись осциллограмм;
- выдача команд управления;
- выполнение пользовательских алгоритмов;
- расчет и выдача сигналов оперативных блокировок;
- учет коммутационного ресурса высоковольтных выключателей;
- обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами.
Блоки предназначены:
- для релейной защиты и автоматизации станционного и подстанционного оборудования, генерирующих установок, в том числе в металлургической и нефтегазовой промышленности, а также для управления и автоматизации;
- для создания систем локального противоаварийного управления (далее - локальная ПА), а также систем противоаварийного управления режимами энергоузлов и энергорайонов (далее - АПНУ) электростанций и подстанций;
- для регистрации аналоговых и дискретных сигналов;
- для управления выключателем и коммутационными аппаратами присоединения, организации оперативных блокировок, сбора и обработки аналоговой и дискретной информации;
- для построения автоматизированных систем управления технологическими процессами (далее - АСУ ТП), систем сбора и передачи данных/телемеханики на электрических подстанциях и станциях, объектах жилищно-коммунального хозяйства (далее - ЖКХ) и других объектах топливно-энергетического комплекса.
Блоки представляют собой модульно-компонуемые устройства.
Блок обеспечивает:
- измерение действующих значений фазного, линейного напряжений, напряжений прямой, обратной и нулевой последовательности;
- измерение действующего значения силы переменного тока и силы тока прямой, обратной и нулевой последовательности;
- измерение активной, реактивной и полной электрической мощности (фазной и трехфазной);
- измерение частоты сети переменного тока;
- измерение активной и реактивной электрической энергии суммарно по фазам в двух направлениях (технический учет).
Вид и количество измеряемых параметров определяется проектом.
В зависимости от назначения блоки включают в свой состав:
- блок трансформаторов (аналоговые входы переменного тока);
- блок микропроцессорный;
- блок дискретных входов и выходов;
- блок индикации и управления;
- блок питания.
Состав блока определяется типоисполнением.

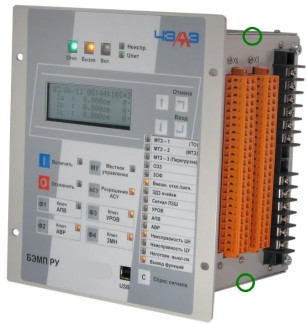

Общий вид блоков с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.
Блоки выпускаются в модификациях, представленных различными типоисполнениями. Структура условного обозначения типоисполнений блоков приведена на рисунке 2.
1 2 3 4 5 6 7 8 БЭМП РУ- ХХХ. Х. ХХХ. Х ХХ Х Х
Блок микропроцессорный релейной защиты и автоматики -
1 Наименование серии |_
2 Типоисполнение по виду защищаемого присоединения: |_
Указаны в таблице 1.
3 Номинальный ток трансформаторов тока: |_
0 - нет трансформаторов тока;
1 - 1А;
5 - 5 А;
2 - 2 А постоянного тока для исполнений ЦС и ЦС3;
3, 4, 6...9 - резерв;
0SV.. .9SV - с поддержкой протокола МЭК61850-9-2;
0ТИ.9ТИ - с поддержкой функции телеизмерения (средство измерения);
0S.9S - с функцией нормированных измерений (средство измерения).
4 Тип оперативного питания и дискретных _
входов:
110 - 110 В постоянного тока;
220 - 220 В постоянного, переменного и выпрямленного переменного тока;
220АС - 220 В переменного тока;
220П - 220 В постоянного тока с работой дискретных входов только от прямой полярности;
110П - 110 В постоянного тока с работой дискретных входов только от прямой полярности;
024 - 24 В постоянного тока;
048 - 48 В постоянного тока;
0 - питание только от измерительных цепей.
5 Типоисполнение по портам последовательной связи: _
0 - без портов связи;
Д - один порт с интерфейсом RS485;
Д2 - два порта с интерфейсом RS485;
С - один порт с интерфейсом RS485 со светодиодами без символьного дисплея;
R - два порта с интерфейсом RS-485, один порт синхронизации времени IRIG-B/PPS;
OP - два оптических порта связи с пластиковым оптоволокном, один порт синхронизации времени IRIG-B/PPS;
05 - два оптических порта связи со стеклянным оптоволокном, один порт синхронизации времени IRIG-B/PPS;
ET - два порта связи Fast Industrial Ethernet с интерфейсом 100BASE-TX, для подключения медных линий связи;
EFM - два порта связи Fast Industrial Ethernet с интерфейсом 100BASE-FX, для подключения стеклянных многомодовых волоконно-оптических линий связи 62,5/125 мкм или 50/125 мкм;
EFS - два порта связи Fast Industrial Ethernet с интерфейсом 100BASE-FX, для подключения стеклянных одномодовых волоконно-оптических линий связи 9/125 мкм;
RET - порты связи в соответствии с обозначением с R и ET;
ОРЕТ - порты связи в соответствии с обозначением с ОР и ET;
OSЕТ - порты связи в соответствии с обозначением OS и ЕТ;
OPЕFM - порты связи в соответствии с обозначением OP и ЕFM;
OSЕFM - порты связи в соответствии с обозначением OS и ЕFM;
OPЕFS - порты связи в соответствии с обозначением OP и ЕFS;
OSЕFS - порты связи в соответствии с обозначением OS и ЕFS;
001.999 - резерв.
6 Типоисполнение дисплея: _
отсутствует - символьный дисплей;
G - графический дисплей;
GS - графический дисплей с сохранением отображаемых параметров при отсутствии питания.
7 Климатическое исполнение по ГОСТ 15150-69: _
УХЛ; Т; О.
8 Категория размещения по ГОСТ 15150-69: _
3.1; 4.
Рисунок 2 - Структура условного обозначения типоисполнений блоков Таблица 1 - Типоисполнения по виду защищаемого присоединения_
| Обозначение | Функциональное назначение |
| АП, АП1...АП99 | защита понижающих трансформаторов и вводов (автономное питание) |
| АРТ, АРТ1...АРТ99 | автоматическая разгрузка по току |
| А4 | аварийный ввод 0,4 кВ (Г азпром) |
| АТ, АТ1...АТ99 | устройство защиты и автоматики автотрансформатора |
| АУВ, АУВ1... АУВ99 | автоматика управления выключателем |
| БК, БК1...БК99 | батареи конденсаторов |
| ВВ, ВВ1...ВВ99 | вводной выключатель |
| ВЛ, ВЛ1...ВЛ99 | автоматика выключателя и защиты линии |
| ВС, ВС1...ВС99 | автоматика и токовые защиты секционного выключателя (110-220) кВ |
| В4 | вводной выключатель 0,4 кВ (Г азпром) |
| ВЧ3, ВЧЗ1...ВЧЗ99 | высокочастотная защита |
| ДВ, ДВ1...ДВ99 | дистанционная защита высокого напряжения |
| ДД , ДД1...ДД99 | дифференциальная токовая защита электродвигателя |
| ДЗГ, ДЗГ1...ДЗГ99 | дифференциальная защита генератора |
| ДЗЛ, ДЗЛ1. ДЗЛ99 | дифференциальная защита линии электропередач |
| ДЗО, ДЗО1...ДЗО99 | дифференциальная защита ошиновки |
| ДЗТ, ДЗТ1... ДЗТ99 | дифференциальная токовая защита трансформаторов, автотрансорматоров, ошиновок и шин |
| ДЗШ, ДЗШ1...ДЗШ99 | дифференциальная защита шин |
| ДМ, ДМ1...ДМ99 | дифференциальная токовая защита магистрали питания |
| ДН, ДН1...ДН99 | дифференциальная токовая защита двигателей с защитой нулевой последовательности |
| ДР, ДР1...ДР99 | дифференциальная токовая защита реактора |
| ДТ, ДТ1...ДТ99 | защита трансформаторов дифференциальная |
| ДПР, ДПР1.ДПР99 | фидер два провода-рельс |
| ДФЗ, ДФЗ1...ДФЗ99 | дифференциально фазная защита |
| ЗЭМ, ЗЭМ1...ЗЭМ99 | защита электрических машин |
| КВ, КВ1...КВ99 | вводной выключатель (кабельные сети) |
| КЛ, КЛ1...КЛ99 | кабельная линия |
| КП, КП1...КП99 | контроллер присоединения |
| КС, КС1...КС99 | секционный выключатель (кабельные сети) |
| КСЗ, КСЗ1...КСЗ99 | комплект ступенчатых защит и автоматика управления выключателем |
| ЛД, ЛД1...ЛД99 | дистанционная защита линии электропередачи |
| ЛТ, ЛТ1...ЛТ99 | токовые защиты линии |
| ЛЭ1 | защита кабельной линии |
| ЛЭ3 | защита вводного выключателя |
| ЛЭ4...ЛЭ99 | по требованию заказчика |
| МВЦ, МВЦ1...МВЦ99 | защита и автоматика присоединений (6-35) кВ (многоцелевой) |
| НВЧ3, НВЧ31. НВЧ399 | направленная высокочастотная защита |
| ОБ1 | сбор сигналов |
| ОБ2 | управление и выдача сигналов |
| ОБ3 | контроллер присоединения |
| ОБ4 | сбор сигналов |
| ОБ5...ОБ99 | по требованию заказчика |
| ОБВ, ОБВ1...ОБВ99 | сбор данных для оперативной блокировки |
| Обозначение | Функциональное назначение |
| ОБЛ, ОБЛ1...ОБЛ99 | оперативная блокировка |
| ОБР, ОБР1...ОБР99 | выдача выходных сигналов на оперативную блокировку |
| ОДКЗ, ОДКЗ1...ОДКЗ99 | отделитель короткозамыкатель |
| ОЗЗ, ОЗЗ1...ОЗЗ99 | защита от однофазных замыканий на землю |
| ОЛ, ОЛ1...ОЛ99 | отходящая линия |
| ОМП, ОМП1...ОМП99 | определение места повреждения |
| ПА, ПА1...ПА99 | противоаварийная автоматика |
| ПВА, ПВА1...ПВА99 | преобразовательно - выпрямительный агрегат |
| ППА, ППА1...ППА99 | противопожарной автоматики |
| РАС, РАС1...РАС99 | регистратор аварийных сигналов |
| РЗТ, РЗТ1...РЗТ99 | резервные защиты трансформатора и АУВ |
| РН | регулирования напряжения 2-х или 3-х обмоточного трансформатора |
| РН2 | регулирование напряжения 2-х обмоточного трансформатора |
| РН3...РН99 | регулирование напряжения |
| РС, РС1...РС99 | регистратор сигналов |
| РЧ, РЧ1...РЧ99 | частотная разгрузка и ограничение снижения напряжения |
| СВ, СВ1...СВ99 | секционный выключатель |
| СГ, СГ1...СГ99 | статора генератора |
| СП, СП1...СП99 | секционирующий пункт |
| С4 | секционный выключатель 0,4 кВ (Г азпром) |
| ТЛ, ТЛ1...ТЛ99 | токовые защиты линии |
| ТН, ТН1...ТН99 | трансформатор напряжения |
| ТСН, ТСН1...ТСН99 | фидер трансформатора собственных нужд |
| ТТ, 0ТТ, ТТ1...ТТ99 | терминал токовый |
| ТФ, ТФ1...ТФ99 | терминал фазных токов |
| УПК, УПК1...УПК99 | устройство поперечной компенсации |
| УСО, УСО1...УСО99 | устройство сопряжения с объектом |
| ФВВ, ФВВ1... ФВВ99 | фидер ввода |
| ФКС, ФКС1... ФКС99 | фидер контактной сети |
| ФПЭ, ФПЭ1... ФПЭ99 | фидер продольного электроснабжения |
| ЦС, ЦС1...ЦС99 | центральная сигнализация |
| ЭД, ЭД1...ЭД99 | синхронный или асинхронный двигатель |
| ЭСМ, ЭСМ1...ЭСМ99 | электроснабжение метрополитена |
| 04А | аварийный ввод 0,4 кВ |
| 04В | рабочий ввод 0,4 кВ |
| 04В2 | защита и автоматика ввода 0,4 кВ |
| 04Л | отходящая линия 0,4 кВ |
| 04Р | автоматический ввод резерва на 3 ввода 0,4 кВ |
| 04С | секционный выключатель 0,4 кВ |
| 2Д | двухскоростной электродвигатель |
| 3 0 01 | защита объектов (6-35) кВ |
| 11.13 | защита объектов (6-220) кВ |
| 04.10, 14.99 | по требованию заказчика |
В состав программного обеспечения (далее по тексту - ПО) блоков входят:
- встроенное системное программное обеспечение (далее - СПО);
- прикладное ПО - программа-конфигуратор «Проводник БЭМП» или АРМ «КВАНТ -ЧЭАЗ».
Встроенное СПО реализует следующие базовые функции блока:
- релейная защита и/или автоматика;
- управление коммутационными аппаратами присоединения;
- аварийный осциллограф;
- регистратор событий;
- расчет ресурса выключателя;
- связь с верхним уровнем;
- интерфейс взаимодействия с обслуживающим персоналом.
Встроенное СПО реализовано аппаратно. Оно заносится в программируемое постоянное запоминающее устройство (далее - ППЗУ) блоков изготовителем и не доступно для пользователя. Метрологические характеристики блоков нормированы с учетом влияния СПО. Блоки выполняют функции защиты и управления и при отсутствии связи с верхним уровнем информационной сети.
Блоки могут интегрироваться в локальную информационную сеть. Поставляемое с блоком прикладное ПО (программа «Проводник БЭМП») позволяет проводить мониторинг всех входных сигналов, считывать архив регистратора событий и аварийных осциллограмм, изменять уставки, синхронизировать время всех блоков сети.
Поставляемое с блоком прикладное ПО (комплекс программ «КВАНТ-ЧАЭЗ») позволяет проводить мониторинг всех входных сигналов, формировать архив регистратора событий и аварийных осциллограмм, изменять уставки, синхронизировать время всех блоков сети, производить передачу команд управления. Комплекс программ «КВАНТ-ЧАЭЗ» включает следующие приложения:
- программу сервера связи;
- программу мониторинга (АРМ);
- программу просмотра событий.
Все приложения функционируют на платформе Windows XP/Vista/Win7/Win10. Лежащая в основе программного комплекса технология «клиент - сервер» обеспечивает доступ к внутренним базам данных блоков с любого компьютера локальной сети предприятия.
Программа сервера связи осуществляет взаимосвязь информационной сети блоков с локальной сетью предприятия, производит синхронизацию времени всех блоков по своим часам, а также производит автоматическое чтение (настраиваемая опция) зарегистрированных устройствами событий.
С помощью программы мониторинга (АРМ) осуществляется просмотр текущих величин токов и напряжений, состояний дискретных сигналов, просмотр и изменение (по паролю) уставок и параметров функций РЗА, управление первичным оборудованием, копирование и удаление аварийных осциллограмм.
Программа просмотра событий предназначена для анализа аварийных ситуаций в энергосистеме по осциллограммам аварийных режимов и определения уставок органов РЗА терминалов в момент аварии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО блоков приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | СПО | «Проводник БЭМП» | «КВАНТ-ЧЭАЗ» |
| Номер версии (идентификационный номер ПО) | не ниже 01.02.00 | не ниже 1.1.1.430 | не ниже 2.3.0 |
| Цифровой идентификатор ПО | - | - | - |
Номинальные значения входных силы и напряжения переменного тока и электрической мощности соответствуют величинам, указанным в таблице 3.
Номинальное значение коэффициента мощности соэфном: 1.
Номинальное значение коэффициента этфном: 1.
Номинальное значение частоты сети переменного тока: 50 Гц.
Таблица 3 - Номинальные значения входных токов, напряжений и мощностей
| Номинальное значение линейного напряжения переменного тока UHOMi В | Номинальное значение фазного напряжения переменного тока Uном, В | Номинальное значение силы переменного тока 1Ном, А | Номинальное значение электрической мощности (активная Рном, Вт, реактивная QHOM, вар, полная Shom, В А) | |
| Фазная | Трехфазная | |||
| 100 | 100/V3 | 1 | 57,74 | 173,2 |
| 5 | 288,70 | 866,1 | ||
| 0,2 | - | - | ||
| 380 | 220 | 1 | 220 | 660 |
| 5 | 1100 | 3300 | ||
| 0,2 | - | - | ||
Таблица 4 - Метрологические характеристики блоков
| Наименование характеристики | Диапазон измерений | Пределы допускаемой основной погрешности: абсолютной (Д), относительной (5), приведенной (у) | Примечание |
| Действующее значение фазного и линейного напряжения переменного тока, действующее значение напряжения переменного тока прямой, обратной и нулевой последовательности, В | от 0,05'ином до 1,5ином | ±0,5 % (у) * | Uhom=100/V3 в Uhom=100 В |
| от 0,Ш' ином до 1,2‘ ином | Uhom =220 В Uhom =380 В | ||
| Действующее значение силы переменного тока, действующее значение силы переменного тока прямой, обратной и нулевой последовательности, А | от 0,02 Iном до 3 1 ном | ±0,5 % (у) * | Ihom =0,2 А |
| от 0,02 1 ном до 1,5 1 ном | J =1 А ном | ||
| от 0,02'/ном до 1,5IHOM | IHOM 5 А | ||
| Частота переменного тока, Гц | от 45 до 55 | ±0,01 Гц (Д) | 0,1- Uhom < U < 1,2‘ Uhom |
| Электрическая мощность фазная и трехфазная - активная, Вт - реактивная, вар - полная, В-А | от 0,02-Рном до 1,2-Рном от 0,02' QHOM до 1,2 QHOM от 0,02'SHOM до 1,2Shom | ±0,5 % (у) * | 0,8- Uhom < U < 1,2‘ Uhom 0,02-Ihom < I < 1,2 Ihom 0 < cosp < 1 0 < sinp < 1 Pном J-ном' Uhom'со$фном QHOM Jhom Uhom &пфном s =j u HOM 1HOM ^HOM |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой основной погрешности: абсолютной (Д), относительной (5), приведенной (у) | Примечание |
| Активная электрическая энергия при симметричной нагрузке, Втч | 0,8-UHoM < U< 1,2-UHoM 0,02/НОм < I< 1,2/ном | ±1,5 % (5) | 0,02-1ном < I < 0,05Ihom cosp=1 |
| ±1,0 % (5) | 0,05Ihom < I < 1,2Ihom cos^=1 | ||
| ±1,5 % (5) | 0,05Ihom < I < 0,1Ihom cosp=0,5L | ||
| ±1,0 % (5) | 0,1-Ihom < I < 1,2-Ihom cosp=0,5L | ||
| ±1,5 % (5) | 0,05-Ihom < I < 0,1Ihom cosp=0,8C | ||
| ±1,0 % (5) | 0,1'Ihom < I < 1,2'Ihom cos^=0,8C | ||
| Активная электрическая энергия при несимметричной нагрузке, Втч | 0,8-Uhom < U < 1,2-Uhom 0,05 /ном < I < 1,2 /ном | ±2,0 % (5) | 0,05 Ihom < I < 1,2'Ihom cosp=1 |
| ±2,0 % (5) | 0,1'Ihom < I < 1,2'Ihom cosp=0,5L | ||
| Реактивная электрическая энергия при симметричной нагрузке, варч | 0,8-Uhom < U < 1,2' Uhom 0,02 /ном < I < 1,2 /ном | ±2,5 % (5) | 0,02-Ihom < I < 0,05 Ihom sinp=1 |
| ±2,0 % (5) | 0,05 Ihom < I < 1,2'Ihom sinp=1 | ||
| ±2,5 % (5) | 0,05-Ihom < I < 0,1Ihom sinp=0,5 | ||
| ±2,0 % (5) | 0,1-Ihom < I < 1,2'Ihom sinp=0,5 | ||
| ±2,5 % (5) | 0,1'Ihom < I < 1,2'Ihom sinp=0,25 | ||
| Реактивная электрическая энергия при несимметричной нагрузке, варч | 0,8-Uhom < U < 1,2' Uhom 0,05 /ном < I < 1,2 /ном | ±3,0 % (5) | 0,05'Ihom < I < 1,2'Ihom sinp=1 |
| ±3,0 % (5) | 0,1-Ihom < I < 1,2'Ihom sinp=0,5 | ||
| * За нормирующее значение принимается номинальное значение измеряемой величины. Примечания 1 Знаком «L» обозначена индуктивная нагрузка. 2 Знаком «С» обозначена емкостная нагрузка. | |||
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной (к номинальному значению) погрешности измерений действующих значений силы переменного тока, действующих значений силы переменного тока прямой, обратной и нулевой последовательности, действующих значений напряжения переменного тока, действующих значений напряжения переменного тока прямой, обратной и нулевой последовательности, фазной и трехфазной электрической мощности, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, % | ±0,25 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной и реактивной электрической энергии при симметричной и несимметричной нагрузке, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, % | ±0,7 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, Гц | ±0,01 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
Таблица 6 - Основные технические характеристики блоков
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока с частотой от 45 до 55 Гц, В - напряжение постоянного тока, В | от 176 до 242 от 176 до 242 от 88 до 121 |
| Потребляемая мощность, Вт, не более: - дежурный режим - режим срабатывания | 40 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 215x187x207 |
| Масса, кг, не более | 7 |
| Рабочие условия измерений: - температура окружающего воздуха, °С: - для блоков с климатическим исполнением по ГОСТ 15150-69 УХЛ3.1 - для блоков с климатическими исполнениями по ГОСТ 15150-69 УХЛ4 и Т3.1 - для блоков с климатическим исполнением по ГОСТ 15150-69 О4 - относительная влажность воздуха, %: - для блоков с климатическим исполнением по ГОСТ 15150-69 УХЛ3.1 при температуре +25 °С, не более - для блоков с климатическим исполнением по ГОСТ 15150-69 УХЛ4 при температуре +25 °С, не более - для блоков с климатическими исполнениями по ГОСТ 15150-69 Т3.1 и О4 при температуре +35 °С, не более | от -40 до +55 от -20 до +55 от -5 до +55 98 80 98 |
| Средняя наработка на отказ, ч | 320000 |
| Средний срок службы, лет | 25 |
| Г руппа механического исполнения в части воздействия механических факторов внешней среды по ГОСТ 17516.1-90 | М7; М43 |
| Критерий качества функционирования по ГОСТ Р 51318.14.2-99 | А |
Блок соответствует требованиям по устойчивости к электромагнитным помехам ТР ТС 020/2011, ГОСТ Р 51317.6.5-2006.
Блок удовлетворяет нормам эмиссии радиопомех по ГОСТ 30804.6.4-2013 и ГОСТ 30805.22-2013.
Блок сейсмостойкий при воздействии землетрясений интенсивностью до 9 баллов включительно по шкале MSK-64 при уровне установки над нулевой отметкой до 10 м по ГОСТ 30546.1-98.
наносится методом наклейки на боковую панель блока (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорта -типографским способом.
Таблица 7 - Комплектность блоков
| Наименование | Обозначение | Количество |
| Блок микропроцессорный релейной защиты и автоматики серии БЭМП РУ (типоисполнение в соответствии с заказом) | - | 1 шт. |
| Руководство по эксплуатации | БКЖИ.656316.004-ХХ.ХХ РЭ | 1 экз. |
| Паспорт | БКЖИ.656316.004 ПС БКЖИ.656316.004-16 ПС БКЖИ.656316.004-19 ПС БКЖИ.656316.004-22 ПС БКЖИ.656316.004-34 ПС БКЖИ.656316.004-47 ПС БКЖИ.656316.004-50 ПС (в зависимости от типоисполнения) | 1 экз. |
| Методика поверки | БКЖИ.656316.004 МП | 1 экз. |
| Протокол приемо-сдаточных испытаний | - | 1 экз. |
| Кабель | USB2.0 A-B | 1 шт. |
| Диск с прикладным программным обеспечением и документацией | - | 1 шт. |
| Комплект крепежа | - | 1 шт. |
осуществляется по документу БКЖИ.656316.004 МП «Блоки микропроцессорные релейной защиты и автоматики серии БЭМП РУ. Методика поверки», утверждённому ООО «ИЦРМ»
07.03.2019 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51317.6.5-2006 Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях. Требования и методы испытаний
ГОСТ Р 51318.14.2-99 Совместимость технических средств электромагнитная. Помехоустойчивость бытовых приборов, электрических инструментов и аналогичных устройств. Требования и методы испытаний
ГОСТ 30804.6.4-2013 Совместимость технических средств электромагнитная. Электромагнитные помехи от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний
ГОСТ 30805.22-2013 Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 30546.1-98 Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости
ТУ 3433-077-05797954-2012 Блоки микропроцессорные релейной защиты и автоматики серии БЭМП. Технические условия
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
