| Номер в госреестре | 75569-19 |
| Наименование СИ | Счетчики холодной и горячей воды |
| Обозначение типа СИ | СВМТ |
| Изготовитель | Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»), Республика Татарстан, Чистопольский район, г. Чистополь |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды СВМТ предназначены для измерений объема жидкости в потоке.
Принцип действия счетчиков холодной и горячей воды СВМТ основан на измерении числа оборотов турбины, вращающейся в потоке воды со скоростью, пропорциональной расходу.
Счетчики холодной и горячей воды СВМТ состоят из турбины с расположенными в ней магнитами, находящейся в герметичном корпусе, и счетного механизма. Счетный механизм имеет магнитную муфту, понижающий редуктор и индикаторное устройство в виде цифровых барабанчиков и стрелочных указателей.
Счетчики холодной и горячей воды СВМТ позволяют вести измерения путем непосредственного считывания объема жидкости в потоке с индикаторного устройства.
Счетчики холодной и горячей воды СВМТ выпускаются в двух модификациях СВМТ-50 и СВМТ-50Д. Модификация СВМТ-50Д имеет дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного сигнала, пропорционального объему жидкости в потоке.

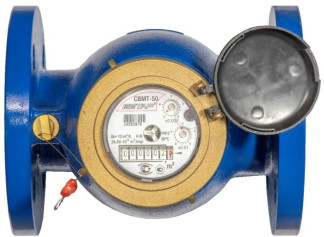

Общий вид счетчиков холодной и горячей воды СВМТ представлен на рисунках 1, 2.
Пломбирование от несанкционированного доступа счетчиков холодной и горячей воды СВМТ осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на внешнюю боковую сторону счетчика холодной и горячей воды СВМТ посредством проволоки, проведенной через специальные отверстия, соединяющая прижимную гайку и заглушку счетчика.
Место пломбировки счетчиков холодной и горячей воды СВМТ представлено на рисунках 3, 4.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация | СВМТ-50 СВМТ-50Д |
| Номинальный диаметр | DN50 |
| Метрологический класс по ГОСТ Р 50193.1-92 | В |
| Наименьший расход воды, м3/ч | 0,45 |
| Переходный расход воды, м3/ч | 1,2 |
| Номинальный расход воды, м3/ч | 15 |
| Наибольший расход воды, м3/ч | 30 |
| Порог чувствительности, м3/ч, не более | 0,22 |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - от наименьшего до переходного - от переходного до наибольшего | ±5,0 ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Модификация | СВМТ-50 СВМТ-50Д |
| Емкость индикаторного устройства, м3 | 999999,9 |
| Минимальная цена деления стрелочного индикаторного устройства, м3 | 0,0005 |
| Потеря давления при номинальном расходе измеряемой среды, МПа (кгс/см ), не более | 0,01 (0,1) |
Лист № 4 Всего листов 5
Продолжение таблицы 2_
| 1 | 2 | |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 | |
| Давление измеряемой среды, МПа (кгс/см2), не более | 1,0 (10) | |
| Диапазон температуры измеряемой среды, °С | от +5 до +90 | |
| Габаритные размеры, мм, не более: - длина | 200 | 200 |
| - ширина | 160 | 160 |
| - высота | 230 | 240 |
| Масса, кг, не более | 10,5 | |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +50 | |
| - относительная влажность окружающей среды, %, не более | 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 110000 | |
наносится на лицевую часть счетного механизма счетчика холодной и горячей воды СВМТ флексографическим способом и в верхний левый угол титульного листа паспорта типографским способом.
Таблица 3 - Комплектность счетчиков холодной и горячей воды СВМТ
| Наименование | Обозначение | Количество |
| Счетчик холодной и горячей воды | СВМТ | 1 шт. |
| Паспорт | ПДЕК.407221.003 ПС | 1 экз. |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной и горячей воды СВМТ, а также на свинцовую (пластмассовую) пломбу в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Лист № 5 Всего листов 5
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ПДЕК.407221.003 ТУ Счетчики холодной и горячей воды СВМТ. Технические условия
