Номер в госреестре | 75572-19 |
Наименование СИ | Резервуары стальные вертикальные цилиндрические |
Обозначение типа СИ | РВС-3000 |
Изготовитель | АО "Самарский резервуарный завод", г.Самара |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов при проведении государственных учетных операций.
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения. Резервуары применяются при выполнении операций по приёму и отгрузке нефти на нефтеналивной эстакаде.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра со стационарной крышей, приемораздаточными устройствами и люками.
Стенка и днище резервуара изготавливаются в виде полотнищ, соединение листов полотнищ выполнено встык двухсторонней автоматической сваркой под слоем флюса.
Днище резервуаров - коническое с уклоном 1:100 от центра к окрайке.
Вариант установки резервуаров - наземный.
Резервуары снабжены шахтной лестницей, и площадками обслуживания с ограждением. Место установки резервуаров: резервный парк ООО «Тихорецк-Нафта».

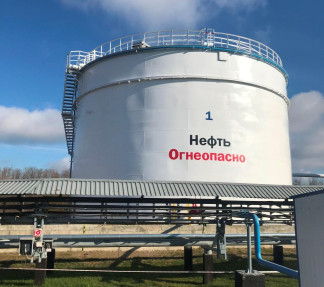

Общий вид резервуаров представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид резервуара № 2
Пломбирование резервуара не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальный объём резервуара, м3 | 3000,0 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Г абаритные размеры, мм, не более | |
- диаметр (внутренний) | 18920,0 |
- высота | 11920,0 |
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -30 до +50 от 84,0 до 106,7 |
Таблица 3 - Комплектность средства измерения
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВС-3000 №№ 1, 2 | 2 шт. |
Паспорт РВС-3000, зав. № 1 | РВС-3000 | 1 экз. |
Градуировочная таблица резервуара РВС-3000, зав. № 1 | - | 1 экз. |
Паспорт РВС-3000, зав. № 2 | РВС-3000 | 1 экз. |
Градуировочная таблица резервуара РВС-3000, зав. № 2 | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р50Н2К (регистрационный номер в Федеральном информационном фонде 55464-13);
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный номер в Федеральном информационном фонде 46391-11);
- штангенциркуль нониусный серия 560 (регистрационный номер в Федеральном информационном фонде 30891-12);
- нивелир технический 3Н-5Л (регистрационный номер в Федеральном информационном фонде 13534-93);
- измеритель комбинированный Testo 410-1 (регистрационный номер в Федеральном информационном фонде 52193-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-3000
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 Резервуары стальные вертикальные цилиндрические. Методика поверки Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
