| Номер в госреестре | 75583-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-200(70+70+60), РГС-200(60+80+60) |
| Изготовитель | АО "Рузаевский завод химического машиностроения", г.Рузаевка |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-200(70+70+60), РГС-200(60+80+60) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-200(70+70+60), РГС-200(60+80+60) представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-200(70+70+60) № 202, РГС-200(60+80+60) № 203 расположены: Российская Федерация, г. Рязань, Район Южный Промузел, д. 8.

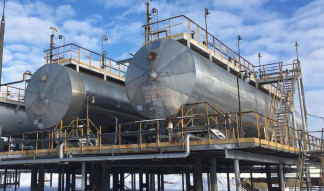

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-200(70+70+60), РГС-200(60+80+60) представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-200(70+70+60), РГС-200(60+80+60) не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Номинальная вместимость секции № 202-А, м3 | 70 |
| Номинальная вместимость секции № 202-Б, м3 | 70 |
| Номинальная вместимость секции № 202-В, м3 | 60 |
| Номинальная вместимость секции № 203-А, м3 | 60 |
| Номинальная вместимость секции № 203-Б, м3 | 80 |
| Номинальная вместимость секции № 203-В, м3 | 60 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара | |
| на уровне наполнения от 0 до 500 мм включ., % | ±10,0 |
| на уровне наполнения св. 500 до 3400 мм включ., % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-200(70+70+60) | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-200(60+80+60) | 1 шт. |
| Паспорт | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-200(70+70+60), РГС-200(60+80+60)
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
