| Номер в госреестре | 75584-19 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВС-700, РВС-4500 |
| Изготовитель | ЗАО Новороссийское монтажное управление специализированное "Асстек", г.Новороссийск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные РВС-700, РВС-4500 предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары вертикальные стальные РВС-700, РВС-4500 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем и стационарной крышей.
Цилиндрические стенкикаждого из резервуаров включают в себя шесть для РВС-700 и восемь для РВС-4500 поясов, выполненных из листового проката.
Тип резервуаров - наземный вертикальный стальной цилиндрический, номинальной
3 3
вместимостью 700 м и 4500 м для РВС-700 и РВС-4500 соответственно.
Резервуары вертикальные стальные РВС-700 № 17, РВС-4500 №№ 20, 23 расположены на площадке нефтебазы по хранению и перевалке нефтепродуктов ООО «Новороснефтесервис», 353960, г. Новороссийск, пос. Кирилловка, Промзона.

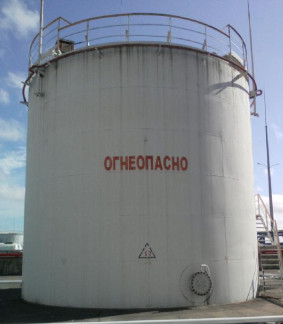

Общий вид резервуаров представлен на рисунке 1. Пломбирование резервуара не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-700 | РВС-4500 | |
| Номинальная вместимость, м3 | 700 | 4500 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,2 | ±0,15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - атмосферное давление, кПа | от -50 до +50 от 84 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта методом типографской печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-700 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-4500 | 2 шт. |
| Паспорт | - | 3 экз. |
| Г радуировочная таблица | - | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная с грузом 2-го класса точности Р30У2Г (Регистрационный номер 55464-13);
- рулетка измерительная 2-го класса точности Р30У2К (Регистрационный номер 55464-13);
- линейка измерительная металлическая 500 мм (Регистрационный номер 96-70);
- нивелир с компенсатором C330 (Регистрационный номер 21986-01);
- толщиномер ультразвуковой ТЭМП-УТ1 (Регистрационный номер 38230-08);
- штангенциркуль ТТТЦ II 0 - 250 (Регистрационный номер 64144-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителей.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-700, РВС-4500
ГОСТ 8.570 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
