Сигнализаторы загазованности СЗБ-М-1 и СЗБ-М-2, 75596-19

Назначение

Сигнализаторы загазованности СЗБ-М-1 и СЗБ-М-2 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля превышения установленных значений довзрывоопасных концентраций горючих газов и предельно-допустимых концентраций оксида углерода в воздухе бытовых, коммунально-бытовых помещений и оповещения персонала световой и звуковой сигнализацией, а также формирования управляющего сигнала для закрытия импульсного электромагнитного запорного клапана.

Описание

Принцип действия сигнализаторов:

-    по каналу горючего газа (метан) - полупроводниковый, основанный на изменении сопротивления каталитически активного чувствительного элемента пропорционально концентрации горючих газов.

-    по каналу оксида углерода - электрохимический, основанный на изменении реакции оксида углерода с компонентами электрохимической ячейки, вырабатывающей электрический сигнал пропорциональный концентрации оксида углерода.

Сигнализаторы представляют собой стационарные приборы непрерывного действия с одним порогом аварийной сигнализации по каналу горючего газа (СЗБ-М-1) и двумя порогами аварийной сигнализации по каналу оксида углерода (СЗБ-М-2).

Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены соответствующий датчик газа, органы настройки пороговых значений концентрации измеряемого компонента, блока звуковой и световой сигнализации.

Структура условного обозначения сигнализаторов:

СЗБ-М -Х1Х2

СЗБ-М- наименование сигнализаторов;

Х1- тип исполнения:

1    - канал горючего газа (метан);

2    - канал оксида углерода

Х2 - дополнительные характеристики:

П - без дополнительных опций, питание от сети переменного тока;

К - возможность подключения импульсного электромагнитного запорного клапана, питание от сети переменного тока;

Д - возможность подключения еще одного сигнализатора соответствующей модификации, питание от внешнего источника постоянного тока;

КД - возможность подключения импульсного электромагнитного запорного клапана и еще одного сигнализатора соответствующей модификации, питание от сети переменного тока;

ДК - возможность подключения импульсного электромагнитного запорного клапана, еще одного сигнализатора соответствующей модификации, пожарных извещателей марок ИП-212-45 и ИП-103, питание от внешнего источника постоянного тока;

ДД - возможность подключения к еще одному сигнализатору соответствующей модификации, питание от внешнего источника постоянного тока;

ДКП - возможность подключения импульсного электромагнитного запорного клапана и еще одного сигнализатора соответствующей модификации, пожарных извещателей марок ИП-212-45 и ИП-103, питание от внешнего источника постоянного тока;

ДДП - возможность подключения к еще одному сигнализатору соответствующей модификации, пожарных извещателей марок ИП-212-45 и ИП-103, питание от внешнего источника постоянного тока

Способ отбора пробы - диффузионный.

Сигнализаторы обеспечивают выполнение следующих основных функций:

-    непрерывное измерение определяемого компонента в воздухе;

-    световую, звуковую сигнализацию, формирование импульсного сигнала для закрытия электромагнитного клапана типа КГБ;

-    прием/выдача сигнала авария с/на другой сигнализатор.

При превышении содержания порогового значения контролируемого компонента в воздухе, сигнализаторы переходят в режим аварии: формируют звуковые, световые и управляющие сигналы в соответствии с логикой работы сигнализаторов. Для сигнализаторов по каналу горючего газа СЗБ-М-1 авария «Порог 1» запоминается и для сбрасывания аварии, сигнализатор необходимо отключить от сети переменного тока. Для сигнализаторов по каналу оксида углерода СЗБ-М-2, авария «Порог 1» не запоминается, и при снижении концентрации контролируемого газа сигнализатор возвращается в нормальный режим работы; авария «Порог 2» запоминается и для сбрасывания аварии, сигнализатор необходимо отключить от сети переменного тока.

Сигнализаторы могут работать как самостоятельно, так и в составах систем СКЗ «Кристалл мини» и СОДКЗ «Кристалл».

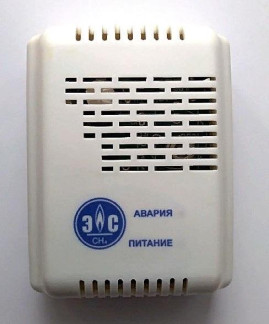

Фотография общего вида сигнализаторов представлена на рисунках 1 и 2.

I « • I 11 I I 1

I I И • И и

Ч

Рисунок 1 - Общий вид сигнализаторов СЗБ-М-1

Таблица 1 - Метрологические характеристики сигнализаторов

Таблица 2 - Основные технические характеристики сигнализаторов

Таблица 3 - Комплектность сигнализаторов

Поверка

осуществляется по документу ИЦРМ-МП-019-19 «Сигнализаторы загазованности СЗБ-М-1 и СЗБ-М-2. Методика поверки», утвержденному ООО «ИЦРМ» 28.02.2019 г.

Основные средства поверки:

- поверочные газовые смеси ГСО-ПГС состава метан-воздух (ГСО 10653-2015), оксид углерода-воздух (ГСО №10653-2015) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах» приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664

ТУ 26.51.53-016-59395956-18 Сигнализаторы загазованности СЗБ-М-1 и СЗБ-М-2. Технические условия
