Датчики перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 10-0,5x, EXR 10-2x, EXR 10-5o, 75597-19

75597-19
Датчики перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 10-0,5x, EXR 10-2x, EXR 10-5o (далее - датчики) предназначены для измерения перемещений (деформации) материалов при проведении испытаний изделий и образцов из этих материалов на прочность.
Карточка СИ
Номер в госреестре 75597-19
Наименование СИ Датчики перемещений (деформаций)
Обозначение типа СИ EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 10-0,5x, EXR 10-2x, EXR 10-5o
Изготовитель "Sandner Messtechnik GmbH", Германия
Год регистрации 2019
Срок свидетельства 17.07.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 10-0,5x, EXR 10-2x, EXR 10-5o (далее - датчики) предназначены для измерения перемещений (деформации) материалов при проведении испытаний изделий и образцов из этих материалов на прочность.

Описание

Принцип действия датчиков основан на преобразовании перемещения измерительных ребер, закрепленных на измеряемом образце, в деформацию измерительной пружины, на которой закреплены тензорезисторы. Изгибание пружины вызывает перемещение (деформацию) тензоре-зисторов, вызывая изменение их сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации.

Обработка измерительного сигнала производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК измерительный сигнал преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).

Датчики перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o представляют собой датчики для измерения осевых перемещений (деформаций) образцов. Датчики состоят из базового устройства с соединительным кабелем длиной 0,5 м, двух измерительных ребер, двух ограничительных блоков, комплекта пружинных зажимов и концевой меры или фиксатора положения.

Датчики перемещений (деформаций) EXR 10-0,5x, EXR 10-2x, EXR 10-5o представляют собой т. н. датчики раскрытия трещин. Датчики состоят из базового устройства с соединительным кабелем длиной 0,5 м, двух ножевидных ребер, двух ответных ребер, которые устанавливаются на образец, двух ограничительных блоков и пружинной клипсы.

Контроль перемещений (деформаций) производится путем измерений перемещений на фиксированной длине (измерительной базе).

Датчики выпускаются в 6 модификациях и отличаются между собой базовой длиной, диапазоном и погрешностью измерений, а также значениями некоторых технических характеристик. Датчики работают в составе испытательных машин производства «Walter+Bai AG», Швейцария и «Russenberger Prufmaschinen AG (RUMUL)», Швейцария.

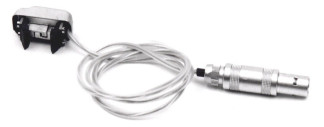

Общий вид датчиков приведён на рисунках 1 - 3.

Программное обеспечение

Для работы с датчиками используется программное обеспечение «DionPro+», «Dion 7», «Rumul TestLab» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

ПО защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

DionPro+

Dion7

Rumul TestLab

Номер версии (идентификационный номер ПО), не ниже

6.5

2.3

3.0.15

Цифровой идентификатор ПО

FEBEC813

C8E91A92

82b5c0326f52ded3a81e7e8e8a9715cb

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики_

Модификация

Базовая длина, мм

Диапазон измерений перемещений (деформации), мм

Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений перемещений (деформации), %

EXA 10-0,5x

10

±0,5

±0,30

EXA 25-1,25x

25

±1,25

±0,20

EXA 100-10o

100

±10

±0,20

EXR 10-0,5x

10

±0,5

±0,25

EXR 10-2x

10

±2

±0,25

EXR 10-5o

10

±5

±0,35

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность, %

от 10 до 80

Параметры электрического питания:

- напряжение постоянного тока, В

от 5 до 10

Габаритные размеры (ДхШ*В), мм, не бо-

лее:

- для модификации EXA 10-0,5x

20x10x15

- для модификации EXA 25-1,25x

34x10x25

- для модификации EXA 100-10o

105x10x82

- для модификации EXR 10-0,5x

20x10x17

- для модификации EXR 10-2x

20x10x31

- для модификации EXR 10-5o

20x10x67

Масса, г, не более:

- для модификации EXA 10-0,5x

5

- для модификации EXA 25-1,25x

7

- для модификации EXA 100-10o

38

- для модификации EXR 10-0,5x

8

- для модификации EXR 10-2x

8

- для модификации EXR 10-5o

8

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Базовое устройство с соединительным кабелем длиной 0,5 м

1 шт.

Измерительное ребро для круглых и плоских образцов1

2 шт.

Ограничительный блок

-

2 шт.

Концевая мера или фиксатор положения1

-

1 шт.

Отвертка1

-

1 шт.

Пружинные зажимы для круглых образцов диаметром от 1 до 18 мм1)

8 шт.

Пружинные зажимы для плоских образцов толщиной от 1 до 18 мм1)

8 шт.

Полиамидный жгут с карабином

-

1 шт.

Ножевидное ребро2)

2 шт.

Ответное ребро2)

2 шт.

Пружинная клипса2)

1 шт.

Футляр

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП АПМ 10-19

1 экз.

1)    - только для датчиков EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o

2)    - только для датчиков EXR 10-0,5x, EXR 10-2x, EXR 10-5o

Поверка

осуществляется по документу МП АПМ 10-19 «Датчики перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 10-0,5x, EXR 10-2x, EXR 10-5o. Методика поверки», утверждённому ООО «Автопрогресс-М» 11.04.2019 г.

Основные средства поверки:

- калибратор датчиков деформаций KMF-100 (рег. № 45796-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «Sandner Messtechnik GmbH», Германия

Зарегистрировано поверок 24
Поверителей 2
Актуальность данных 06.11.2024
