| Номер в госреестре | 75599-19 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | АКИП-4133, АКИП-4133/1 |
| Изготовитель | "Eltesta JSC", Литва |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие АКИП-4133, АКИП-4133/1 (далее -осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы представляют собой комбинированные приборы - стробоскопический осциллограф с полосой пропускания до 16 ГГц и осциллограф реального времени с полосой пропускания до 450 МГц. Принцип действия осциллографов в стробоскопическом режиме основан на считывании дискретных значений исследуемого сигнала с использованием коротких стробирующих импульсов, временное положение которых изменяется с использованием развертывающего пилообразного напряжения и индикацией выборки сигнала с результатами измерений на экране внешнего персонального компьютера (ПК). Принцип действия в режиме реального времени основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК).
На передней панели осциллографов располагаются: измерительные разъемы, разъемы внешней синхронизации, типа SMA, розетка. На задней панели осциллографов располагаются: разъем для подключения сетевого адаптера питания, интерфейсы управления.

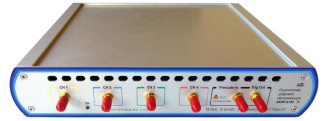

Управление осциллографами осуществляется по интерфейсам USB и LAN. Модификации осциллографов отличаются количеством измерительных каналов. Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов на задней панели корпуса осциллографов. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Программное обеспечение осциллографов устанавливается на внешний ПК и служит для дистанционного управления работой осциллографов, управления режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ELT9-2164 |
| Номер версии (идентификационный номер ПО) | не ниже 3.3.3.3 |
Таблица 2 - Метрологические и технические характеристики
Значение характеристики
АКИП-4133/1
АКИП-4133
Наименование характеристики
2
1
3
Диапазон установки значений коэффициентов отклонения, мВ/дел
от 10 до 250
16
0,45
0,1
29 пс 780 пс 3,5 нс
Полоса пропускания по уровню -3 дБ, ГГц, не менее
- полная
- средняя
- ограниченная
Время нарастания переходной характеристики, не более
при полосе пропускания:
- полной
- средней
- ограниченной
Максимальное входное напряжение, В, пиковое значение переменного напряжения с постоянной составляющей
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ, при Исм=0 В | ±(0,08-Ко+1) | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, мВ | ±(0,08-Ко+0,01-|исм|+1) | |
| Пределы допускаемой абсолютной погрешности измерения импульсного электрического напряжения, мВ | ±(0,08Ко+1) | |
| Диапазон установки коэффициентов развертки: - режим реального времени - режим эквивалентного времени - режим самописца | от 10 нс/дел до 1000 с/дел от 20 пс/дел до 5 мкс/дел от 100 мс/дел до 1000 с/дел | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора, % | ±0,005 | |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | ±(5 10-5Тх+110-3 • То+5 10-12) | |
| Входное сопротивление, Ом | 50±1 | |
| Количество каналов | 4 | 2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 | |
| Примечания Ко - коэффициент отклонения, мВ/дел исм - установленное значение напряжения постоянного смещения, мВ Тх - измеряемый временной интервал, с То - временной интервал, соответствующий 10 делениям горизонтальной шкалы, с | ||
Таблица 3 - Масса, габаритные размеры и условия применения
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахвысотахглубина), не более, мм | 270х54х232 |
| Масса, не более, кг | 1,5 |
| Напряжение питания, В (постоянное напряжение через сетевой адаптер AC/DC) | от 11,4 до 12,6 |
| Потребляемый ток, А, не более | 2,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +5 до +35 80 |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность осциллографов
| Наименование | Обозначение | Количество |
| Осциллограф | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Программное обеспечение (CD диск) | 1 шт. | |
| USB кабель | 1 шт. | |
| Сетевой адаптер | 1 шт. | |
| Методика поверки | ПР-03-2019МП | 1 экз. |
осуществляется по документу ПР-03-2019МП «ГСИ. Осциллографы цифровые запоминающие АКИП-4133, АКИП-4133/1. Методика поверки», утвержденному АО «ПриСТ» 31 января 2019 г.
Основные средства поверки:
- генератор сигналов измерительный MG3694C (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 45035-10);
- калибратор осциллографов 9500B (регистрационный номер 30374-13);
- преобразователь измерительный NRP-Z51 (регистрационный номер 37008-08);
- генератор импульсов Picosecond 4005 (регистрационный номер 37630-08);
- аттенюатор программируемый 84905М (регистрационный номер 60239-15).
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим АКИП-4133, АКИП-4133/1
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация производителя Eltesta JSC, Литва
