| Номер в госреестре | 75604-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФМ-220 |
| Изготовитель | ОАО ВО "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФМ-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Трансформаторы тока одноступенчатые, с газовой изоляцией.
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- фарфоровая покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

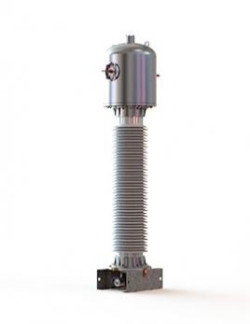

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора тока | ТГФМ-220П* УХЛ1* | ТГФМ-220Ш УХЛ1* |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток 11ном, А | 150 | 1200 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 1378, 1376, 1377, 1380, 1375, 1379, 1368, 1363, 1366, 1364, 1367, 1365) | ТГФМ-22011* УХЛ1* | 12 шт. |
| Трансформатор тока (заводские номера: 1214, 1212, 1213, 1211, 1207, 1206) | ТГФМ-220Ш УХЛ1* | 6 шт. |
| Паспорт | ТГФМ-22011* УХЛ1* | 12 экз. |
| Паспорт | ТГФМ-220Ш УХЛ1* | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
