| Номер в госреестре | 75605-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UDP 145 |
| Изготовитель | "AREVA T&D", Франция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UDP 145 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты в составе комплектных распределительных устройств с элегазовой изоляцией (КРУЭ) с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа. Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Сердечник трансформаторов напряжения набран из листов трансформаторной стали прямоугольного сечения. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0,55 МПа. Подключение первичной обмотки к шинам высокого напряжения осуществляется через герметичный отсек КРУЭ и в рабочем состоянии находится в среде элегаза. Выводы вторичной обмотки подсоединены через герметичный разъем к клеммам распределительной контактной коробки на корпусе трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Трансформаторы напряжения дополнительно оснащены устройствами для подавления феррорезонанса (FR).

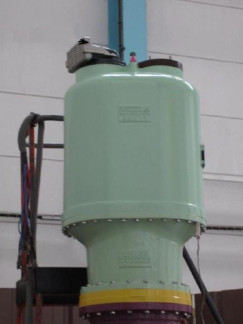

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 145 |
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: В105-УТ/004/L134, В105-УТ/002/Ь134, В105-УТ/005/Ь134, В105-УТ/003/Ь134, В105-УТ/001/Ы34, В105-УТ/006^134, В105-УТ/011/L134, В105-УТ/012^134, В105-УТ/010^134, В105-УТ/009^134, В105-УТ/007/Ы34, В105-УТ/008^134) | UDP 145 | 12 шт. |
| Паспорт | - | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Нормативные документы, устанавливающие требования к трансформаторам напряжения UDP 145
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
