Резервуар стальной вертикальный цилиндрический РВС-30000, 75612-19

75612-19
Резервуар стальной вертикальный цилиндрический РВС-30000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 75612-19
Наименование СИ Резервуар стальной вертикальный цилиндрический
Обозначение типа СИ РВС-30000
Изготовитель ПАО "Алчевский металлургический комбинат", Украина
Год регистрации 2019
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной вертикальный цилиндрический РВС-30000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 30000 м3.

Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.

Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуар РВС-30000 с заводским номером 537 расположен по адресу: 109429, г. Москва, Капотня 2-й квартал, д.1, корпус 3, АО «Газпромнефть-МНПЗ».

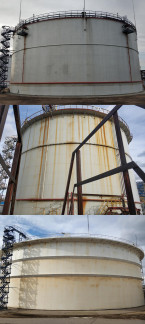

Общий вид резервуара стального вертикального цилиндрического РВС-30000 представлен на рисунке 1.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

30000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-30000

1 шт.

Резервуар стальной вертикальный цилиндрический. Паспорт

-

1 экз.

Г радуировочная таблица

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);

-    рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);

-    толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);

-    штангенциркуль ТТТЦ (регистрационный номер 32368-06);

-    нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-30000

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки;

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
