| Номер в госреестре | 75617-19 |
| Наименование СИ | Мерники металлические технические |
| Обозначение типа СИ | М |
| Изготовитель | Акционерное общество «ТЭСМО» (АО «ТЭСМО»), Московская обл., г. Электросталь |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические М предназначены для измерений объёма спирта и водно-спиртовых и других неагрессивных жидкостей.
Принцип действия мерников металлических технических М основан на измерениях объёма жидкости методом слива или налива.
Мерники металлические технические М изготавливаются следующих исполнений: вертикальные шкальные, вертикальные полной вместимости, горизонтальные полной вместимости. Исполнения мерников металлических технических М отличаются конструкцией и номинальной вместимостью
Мерники металлические технические М вертикальные представляют собой металлический вертикальный сосуд цилиндрической формы с коническими днищем и крышей установленный на опоры.
Мерники металлические технические М горизонтальные состоят из цилиндрической или конической обечайки с углом наклона между образующей обечайки и полом не менее 3°. В верхней части имеют горловину с люком.

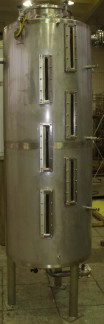

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Пределы измерений, дм3 | Цена деления, дм3 | |||||
| 1-й класс | 2-й класс | 1-й класс | 2-й класс | |||
| Номинальная вместимость, дм3 | полная вместимость | шкальный | полная вместимость | шкальный | ||
| 100 | 100 | - | - | - | - | - |
| 200 | 200 | - | - | - | - | - |
| 500 | 500 | 100-500 | 500 | - | 2 | - |
| 750 | 750 | 150-750 | 750 | - | 5 | - |
| 1000 | 1000 | 200-1000 | 1000 | 200 - 1000 | 5 | 10 |
| 1500 | 1500 | 300-1500 | 1500 | 300 - 1500 | 5 | 20 |
| 2000 | 2000 | 400-2000 | 2000 | 400 - 2000 | 10 | 20 |
| 2500 | 2500 | 500-2500 | 2500 | 500 - 2500 | 10 | 25 |
| 3000 | 3000 | 600 - 3000 | 3000 | 600 - 3000 | 20 | 50 |
| 3750 | 3750 | 750 - 3750 | 3750 | 750 - 3750 | 20 | 50 |
| 5000 | 5000 | 1000-5000 | 5000 | 1000-5000 | 20 | 50 |
| 7500 | 7500 | 1500 - 7500 | 7500 | 1500 - 7500 | 50 | 100 |
| 10000 | 10000 | 2000-10000 | 10000 | 2000-10000 | 50 | 100 |
| 15000 | 15000 | 3000-15000 | 15000 | 3000-15000 | 50 | 200 |
| Наименование характеристики | Значение | |||||
| Пределы измерений, дм3 | Цена деления, дм3 | |||||
| 1-й класс | 2-й класс | 1-й класс | 2-й класс | |||
| Номинальная вместимость, дм3 | полная вместимость | шкальный | полная вместимость | шкальный | ||
| 20000 | 20000 | 4000-20000 | 20000 | 4000-20000 | 100 | 200 |
| 50000 | 50000 | 10000-50000 | 50000 | 10000-50000 | 200 | 500 |
| Примечание - Мерники вместимостью более 100 дм3 допускаются к изготовлению с иной номинальной вместимостью отличной от указанной, цена деления должна составлять удвоенное значение наибольшей допускаемой абсолютной погрешности с ее округлением до удобной для отсчета величины. | ||||||
Таблица 2 - Пределы допускаемой погрешности мерников
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности мерников 1-го класса при температуре 20 °С, % номинального значения полной вместимости | ±0,2 |
| Пределы допускаемой относительной погрешности мерников 2-го класса при температуре от 10 до 30 °С, % номинального значения полной вместимости | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающей среды, °С | от -40 до +40 |
| Г абаритные размеры, мм, не более | |
| длина | 10000 |
| ширина | 4000 |
| высота | 10000 |
| Масса, кг, не более | 10000 |
наносится на маркировочную табличку фотохимическим способом и титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический | М (исполнение по заказу) | 1 шт. |
| Руководство по эксплуатации | РЭ 4381-001-11740800-2019 | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
рабочие эталоны 1-го и 2-го разряда по приказу Росстандарта № 256 от 07.02.2018 г. «Об утверждении Г осударственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости», часть 3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке, на шкалы мерника шкального, на шкалу с отметкой полной (номинальной) вместимости мерника полной вместимости, на сливной кран и люк.
приведены в эксплуатационном документе.
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
ТУ 4381-001-11740800-2019 Мерники металлические технические М. Технические
условия
