| Номер в госреестре | 75621-19 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-10000 (далее - резервуар) предназначен для измерения объема мазута, а также для его приема и хранения.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуара изготовлен из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-10000 № 3 расположен на производственной площадке Ново-Стерлитамакской ТЭЦ, 453107, Стерлитамакский район, Ново-Стерлитамакская ТЭЦ

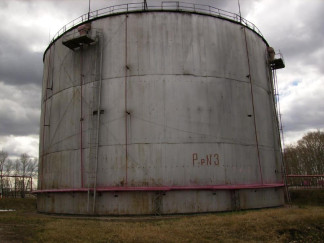

Общий вид резервуара представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического РВС-10000 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм - высота резервуара - диаметр резервуара по нижнему поясу | 17880 28560 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 № 3 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности, Р30Н2К (регистрационный номер в Федеральном информационном фонде № 29631-05);
- рулетка измерительная металлическая 2-го класса точности, Р20У2Г (регистрационный номер в Федеральном информационном фонде № 29631-05);
- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде № 20048-05), предел измерений 500 мм, ПГ ±1 мм;
- толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер в Федеральном информационном фонде № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
- нивелир оптический с компенсатором RGK N - 32 (регистрационный номер в Федеральном информационном фонде № 61529-15);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер в Федеральном информационном фонде № 51835-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-10000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
