| Номер в госреестре | 75622-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-400 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-400 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВС-400 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем и стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением; механическим дыхательным клапаном; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВС-400 с заводскими номерами
1, 2, 3, 4, 5 расположены на территории АО «Газпромнефть-Аэро», филиал «Ульяновск».

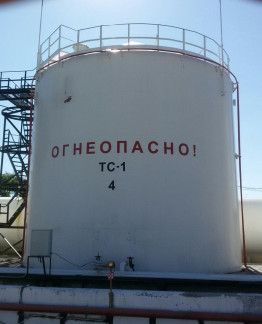

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 400 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-400 №№ 1, 2, 3, 4, 5 | 5 шт. |
| Паспорт | 5 экз. | |
| Г радуировочная таблица | 5 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2.
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12;
Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;
Нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10;
Линейка измерительная металлическая, регистрационный № 20048-05;
Штангенциркуль ТТТЦ, регистрационный № 32108-14;
Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91; Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-400
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
