| Номер в госреестре | 75625-19 |
| Наименование СИ | Счетчики электрической энергии постоянного и переменного тока однофазные |
| Обозначение типа СИ | EM4T |
| Изготовитель | "LEM Switzerland SA", Швейцария |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии постоянного и переменного тока однофазные ЕМ4Т (далее - счетчики) предназначены для измерений и учета электрической энергии в однофазных сетях переменного и постоянного тока в режиме потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на электроподвижном составе железных дорог.
Принцип работы счетчика основан на операциях перемножения двух аналоговых сигналов, пропорциональных току и напряжению измеряемой сети, с последующим цифровым интегрированием и преобразованием результата в последовательность импульсов, количество которых пропорционально потребленной или возвращенной энергии, и отображения результатов учета энергии на ЖКИ.
Счетчик состоит из измерительного блока на базе микропроцессора, делителя высокого напряжения, блоков питания и жидкокристаллического дисплея (далее - ЖКИ).
Счетчики электрической энергии постоянного и переменного тока однофазные ЕМ4Т выпускаются в исполнениях BCACBG и BCACBE, отличающиеся значениями номинальных токов и напряжений.

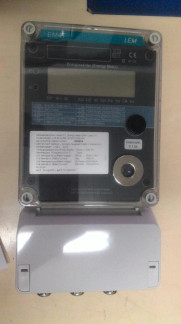

Общий вид счетчиков электрической энергии постоянного и переменного тока однофазных ЕМ4Т и места опломбирования представлены на рисунке 1.
Схема пломбировки счетчиков от несанкционированного доступа энергоснабжающей организацией и после поверки осуществляется в виде навесных либо мастичных пломб с оттиском клейма поверителя на пломбировочных винтах, как показано на рисунке 1.
Программа прошивки счетчиков заносится в процессе производства и является встроенной в защищенную от записи память микпроцессора. Результаты измерений индицируются непосредственно на ЖКИ счетчика.
Данные передаются через изолированные серийные интерфейсы или оптический интерфейс согласно ГОСТ IEC 61107-2011. Связь с модемом осуществляется по интерфейсу RS-232.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LCE- BCACBG и LCE- BCACBE |
| Номер версии (идентификационный номер) ПО | V1.34 LEM |
Таблица 2 - Метрологические характеристики счетчиков
| Наименование характеристики | Значение |
| Класс точности измерений переменного тока по ГОСТ 31819.11-2012 | 0,5 |
| Класс точности измерений постоянного тока по ГОСТ 10287-83 | 0,5 |
| Класс точности измерений реактивной энергии по ГОСТ 31819.23-2012 | 2 |
| Номинальное значение напряжения переменного тока, В | 25000/150 |
| Номинальное значение силы переменного тока, А: - для исполнения BCACBG; | 500/1 |
| - для исполнения для исполнения ВСАСВЕ | 150/1 |
| Номинальное значение напряжения постоянного тока, В: - для исполнения BCACBG; | 4200/80мА |
| - для исполнения BCACBЕ | 4200/50мА |
| Номинальное значение силы постоянного тока, А: - для исполнения BCACBG; | 4000/1 |
| - для исполнения BCACBЕ | 1000/0,2 |
| Номинальная частота сети, Гц | 50 |
| Постоянная счетчика, имп/кварч | 3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Полная мощность, потребляемая счетчиком, Вт, не более | 5 |
| Степень защиты | IP 65 |
| Тип счетного механизма | ЖКИ |
| Габаритные размеры счетчиков, мм, не более - высота | 264 |
| - ширина | 135 |
| - глубина | 69 |
| Масса счетчика, кг, не более | 2 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +70 |
| - относительная влажность воздуха при температуре +30 °С, %, не более | 90 |
| - атмосферное давление, кПа | 84-107 |
| Средняя наработка на отказ, ч | 220 000 |
| Средний срок службы, лет | 30 |
наносится на щиток счетчика офсетной печатью (или другим способом, не ухудшающим качества) и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность счетчиков электрической энергии постоянного и переменного тока однофазных ЕМ4Т_
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии постоянного и переменного тока однофазный | ЕМ4Т | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2203-0315-2018 | 1 экз. |
осуществляется по документу МП 2203-0315-2018 «ГСИ. Счетчики электрической энергии постоянного и переменного тока однофазные ЕМ4Т. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14.11.2018 г.
Основные средства поверки:
- установка для поверки счетчиков электрической энергии ЦУ6804М (регистрационный № 56872-14);
- измеритель параметров электробезопасности электроустановок М! 2094 (регистрационный № 36055-07);
- частотомер электронно-счетный ЧЗ-63/1 (регистрационный № 9084-90);
- вольтметры универсальные В7-54М (2 шт.) (регистрационный № 50973-12). Допускается применение аналогичных средств поверки, обеспечивающие определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде свинцовых пломб с оттиском клейма поверителя на винты счетчика, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.11-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 11. Электромеханические счетчики активной энергии классов точности 0,5; 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 10287-83 Счетчики электрические постоянного тока. Общие технические условия
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц Техническая документация фирмы-изготовителя.
