Теплосчетчики С-600 Байкал, 75626-19

Назначение

Теплосчетчики С-600 «Байкал» (далее - теплосчетчики) предназначены для измерений объемного расхода, объема, температуры, разности температуры, избыточного давления теплоносителя (воды) в закрытых системах тепло- и водоснабжения и вычисления количества тепловой энергии нагрева и охлаждения, тепловой мощности.

Описание

Принцип действия теплосчетчиков состоит в измерении первичными преобразователями теплосчетчиков количества объемного расхода, объема, температуры, разности температуры, избыточного давления, последующей обработке информации по заданному алгоритму и преобразовании полученных аналоговых сигналов в цифровые. Конструктивно теплосчетчики состоят из:

-    преобразователя расхода (далее - ПР);

-    пары термопреобразователей сопротивления;

-    одного или двух датчиков избыточного давления (в зависимости от модификации);

-    вычислителя.

На индикаторном устройстве вычислителя отображаются следующие параметры:

-    количество тепловой энергии, Гкал (кВт-ч; ГДж);

-    количество энергии охлаждения, Г кал (кВт-ч);

-    тепловая мощность, Г кал/ч (кВт);

-    объемный расход теплоносителя в подающем и обратном трубопроводах, м /ч;

-    объем теплоносителя в подающем и обратном трубопроводах, м3;

-    температура теплоносителя в подающем и обратном трубопроводах, °С;

-    разность температур теплоносителя в подающем и обратном трубопроводах, °С;

-    избыточное давление теплоносителя в подающем и обратном трубопроводах, МПа (кгс/см2; бар) (для теплосчетчиков модификации «Д»);

-    текущее время, ч.

Емкость архива теплосчетчиков не менее 1440 ч.

В архиве энергонезависимой памяти теплосчетчиков хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:

-    время штатной работы теплосчетчиков, ч;

-    время действий нештатных ситуаций, ч.

Теплосчетчики обеспечивают дистанционную передачу данных через проводные интерфейсы типа M-Bus, RS-485, RS-232, импульсный (открытый коллектор), оптический выход и (или) через беспроводной интерфейс посредством встроенного радиомодуля нелицензируемого диапазона частот.

Изготавливаются следующие модификации теплосчетчиков:

-    «Т» - теплосчетчики, укомплектованные крыльчатым ПР;

-    «У» - теплосчетчики, укомплектованные ультразвуковым ПР;

-    «Д» - теплосчетчики, укомплектованные датчиками избыточного давления, которые комбинируются с модификацией «Т» или «У».

Теплосчетчики выпускаются в следующих исполнениях:

-    вычислитель теплосчетчиков жестко соединен с измерительной частью;

-    вычислитель можно отсоединять от измерительной части и устанавливать до 0,5 м от

неё.

ПР теплосчетчиков может устанавливаться на подающий или обратный трубопровод при установке в закрытых системах.

Теплосчетчики имеют четкую, разборчивую и нестираемую маркировку, которая может быть или сгруппирована, или рассредоточена на теплосчетчиках. Возможно использование различных цветов внутренних элементов.

Теплосчетчики используются в системах: горячего водоснабжения (далее - ГВС), центрального отопления (далее - ЦО), холодного водоснабжения (далее - ХВС) и вентиляционных системах (далее - вентиляция) в частных домах, многоквартирных комплексах.

Структура условного обозначения модификаций теплосчетчиков:

где:

1    - наименование теплосчетчика - С-600 «Байкал»;

2    - модификация теплосчетчика - УД, У, Т, ТД;

3    - исполнение теплосчетчика - МБ (моноблок)/ С (сборочный);

4    - типоразмер (Ду 15 мм, Ду 20 мм) - 15, 20;

5    - максимальный расход (0,6; 1,0 ;1,5; 2,5; м /ч) - 0,6; 1,0; 1,5; 2,5;

6    - импульсный выход - И;

71) - тип интерфейса: - M-Bus - Mb;

-    RS 485 - Rs4;

-    RS 232 - Rs2;

-    с радиомодулем - Р.

Примечания:

1)    - могут быть комбинированные варианты;

2)    - в случае отсутствия опции, позиция в обозначении теплосчетчика, отсутствует.

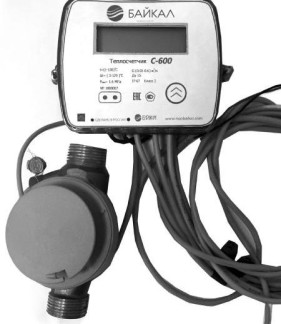

Общий вид теплосчетчиков представлен на рисунках 1.1 и 1.2.

а) модификация «Т», исполнение «МБ»

б) модификация «Т», исполнение «С»

в) модификация «ТД», исполнение «С»

д) модификация «У», исполнение «С»

е) модификация «УД», исполнение «С»

Примечание - 1) - знак поверки может быть нанесен как на одно из указанных мест так и на оба сразу.

Рисунок 2 - Схема пломбировки от несанкционированного доступа и нанесения знака поверки

теплосчетчиков

Пломба изготовителя представляет собой оттиск, наклейку или иным способом изготовленное условное изображение, нанесенное на теплосчетчик.

Некоторые модификации теплосчетчиков защищены от несанкционированного доступа блокирующим кольцом.

Программное обеспечение

Теплосчетчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и устанавливается в интегрированной памяти вычислителя при изготовлении. Конструкция теплосчетчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния встроенного ПО.

Встроенное ПО предназначено для: сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Выбор версии ПО для программирования теплосчетчиков осуществляется изготовителем и не зависит от их модификаций и исполнений. Все версии ПО соответствуют техническим и метрологическим характеристикам, заявленным в данном описании типа.

Идентификационные данные встроенного ПО приведены в таблицах 1-4.

Таблица 1 - Идентификационные данные встроенного ПО 1-й версии для мод. Т, У, ТД, УД

Таблица 2 - Идентификационные данные встроенного ПО 2-й версии для мод. УД

Таблица 3 - Идентификационные данные встроенного ПО 3-й версии для мод. Т

Таблица 4 - Идентификационные данные встроенного ПО 4-й версии для мод. У

Встроенное ПО 1-й версии имеет возможность определения относительной погрешности измерений количества тепловой энергии беспроливным методом для номера версии не ниже 1.50.

Встроенное ПО 2, 3 и 4-й версии не имеют возможность определения относительной погрешности измерений количества тепловой энергии беспроливным методом.

Технические характеристики

Средний срок службы, лет, не менее__12

TJ_- Обозначения в соответствии с ГОСТ Р ЕН 1434-1-2011;

2)    - Gs (qs1)) - максимальное значение расхода, при котором теплосчетчики функционируют в диапазоне расходов от GB до Gs не более 1 ч в день и не более 200 ч в год без превышения максимально допускаемой погрешности;

3)    - G (q1))- измеренное значение объемного расхода теплоносителя, м3/ч;

4)    - t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С;

5)    - - минимальное значение разности температуры, °С;

6)    - Только для теплосчетчиков модификации «Д»;

7)    - В зависимости от выбранного интерфейса, частоты опроса теплосчетчиков и замены элементов питания.

Знак утверждения типа

наносится на переднюю панель теплосчетчиков любым технологическим способом, обеспечивающим четкое изображение и сохраняемость, и на титульный лист паспорта типографским способом.

Комплектность

Таблица 6 - Комплектность теплосчетчиков

Поверка

осуществляется по документу ИЦРМ-МП-018-19 «ГСИ. Теплосчетчики С-600 «Байкал». Методика поверки», утвержденному ООО «ИЦРМ» 15.03.2019 г.

Основные средства поверки:

-    установка поверочная ENBRA М (регистрационный номер в Федеральном информационном фонде 67725-17);

-    термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);

-    термометр сопротивления платиновый ТСПВ-1 (регистрационный номер в Федеральном информационном фонде 50256-12);

-    измеритель температуры многоканальный прецизионный МИТ 8.10М (регистрационный номер в Федеральном информационном фонде 19736-11);

-    секундомер электронный с таймерным выходом СТЦ-2М (регистрационный номер в Федеральном информационном фонде 65349-16);

-    преобразователь давления эталонный ПДЭ-020 (регистрационный номер в Федеральном информационном фонде 58668-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

Знак поверки наносится на пломбы и (или) на корпус теплосчетчиков в соответствии с рисунком 2, а также в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 26.51.52.190-003-00518168-2018 Теплосчетчики С-600 «Байкал». Технические

условия
