| Номер в госреестре | 75629-19 |
| Наименование СИ | Весы автомобильные электронные |
| Обозначение типа СИ | МВСК П |
| Изготовитель | Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ), г. Пермь |
| Год регистрации | 2019 |
| Срок свидетельства | 30.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные электронные МВСК П (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений с возможностью передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485, а также беспроводной передачи данных (радиоканал, WIFI).
Конструктивно весы состоят из грузоприемного устройства (ГПУ), весоизмерительного прибора. ГПУ может включать в себя от одной до четырех весовых платформ. Каждая весовая платформа (далее - ВП) опирается на четыре тензодатчика.
В конструкции весов применяются датчики весоизмерительные тензорезисторные типа
S исполнений SQB (г/реестр №57673-14); типа GZLB (г/реестр №57674-14) производства ф. «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd, Китай или С11 (г/реестр №51168-12) производства ф. «Deasar Sensors Ou», Эстония и прибор весоизмерительный типа КСК моделей КСК10, КСК18 производства ООО «Вектор-ПМ» г.Пермь или ООО «Трабис» г.Пермь (г/реестр №68544-17).
Весы выпускаются в трех модификациях:
МВСК П-К (платформы установлены под колесо),
МВСК П-О (платформа расположена под ось),
МВСК П-П (платформы расположены поколейно)
Условное обозначение весов: МВСК П - Max - (1) (2) х (3), где МВСК П - обозначение типа: автомобильные подкладные;
Max - максимальная нагрузка весов, т
1 - обозначение модификации: К, О или П
2 - размер платформы (длина х ширина), м

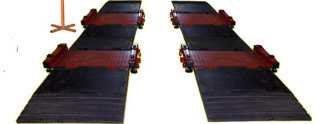

3 - количество платформ, шт. (указывается если в весах более чем 1 платформа) Общий вид весов представлен на рисунках 1, 2 и 3.
Масса автомобиля в целом определяется при условии одновременного нахождения всех колес автотранспортного средства (далее АТС) на платформах.
Общий вид приборов представлен на рисунке 4.
ппп и. и и
КСК10
Рисунок 4 - Общий вид приборов
Схема пломбировки от несанкционированного доступа к метрологическим параметрам весов представлена на рисунке 5.
Защита обеспечивается блокировкой доступа в режим юстировки прибора при помощи металлической пломбы на задней панели корпуса прибора (для КСК18), а для КСК10 обеспечивается посредством пароля.
Программное обеспечение весов (далее ПО) представлено встроенным и метрологически значимым ПО приборов.
Идентификационным признаком ПО приборов служит номер версии, который отображается на дисплее по запросу через меню прибора.
| Таблица 1 - Идентификационные данные ПО | ||
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | КСК10 | КСК18 |
| Номер версии (идентификационный номер) ПО | 1.01, 1.02, 1.03 | 1.01, 1.02, 1.03 |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | |
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014.
Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).
аблица 2 - Метрологические характеристики весов модификации МВСК П-К
| Обозначение модификации | Max, т | Min, т | e=d, кг | Интервалы взвешивания, т | Пределы допускаемой абсолютной погрешности при первичной поверке, кг | n |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МВСК П-5-Кх2шт. | 5 | 0,1 | 5 | от 0,1 до 2,5 включ. св. 2,5 до 5,0 включ. | ±2,5 ±5,0 | 1000 |
| МВСК П-10-Кх2шт. МВСК П-10-Кх4шт. | 10 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 10,0 включ. | ±5 ±10 | 1000 |
| МВСК П-15-Кх2шт. | 15 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 15,0 включ. | ±5 ±10 | 1500 |
| МВСК П-20-Кх2шт. | 20 | 0,4 | 20 | от 0,4 до 10,0 включ. св. 10,0 до 20,0 включ. | ±10 ±20 | 1000 |
| МВСК П-20-Кх4шт. | 20 | 0,4 | 20 | от 0,4 до 10,0 включ. св. 10,0 до 20,0 включ. | ±10 ±20 | 1000 |
| МВСК П-25-Кх2шт. | 25 | 0,4 | 20 | от 0,4 до 10,0 включ. св. 10,0 до 25,0 включ. | ±10 ±20 | 1250 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МВСК П-30-Кх2шт. | 30 | 0,4 | 20 | от 0,4 до 10,0 включ. св. 10,0 до 30,0 включ. | ±10 ±20 | 1500 |
| МВСК П-30-Кх4шт. | 30 | 1,0 | 50 | от 1 до 25 включ. св. 25 до 30 включ. | ±25 ±50 | 600 |
| МВСК П-40-Кх4шт. | 40 | 1,0 | 50 | от 1 до 25 включ. св. 25 до 40 включ. | ±25 ±50 | 800 |
| МВСК П-50-Кх4шт. | 50 | 1,0 | 50 | от 1 до 25 включ. св. 25 до 50 включ. | ±25 ±50 | 1000 |
| МВСК П-60-Кх4шт. | 60 | 1,0 | 50 | от 1 до 25 включ. св. 25 до 60 включ. | ±25 ±50 | 1200 |
аблица 3 - Метрологические характеристики весов модификации МВСК П-О
| Обозначение модификации | Max, т | Min, т | e=d, кг | Интервалы взвешивания, т | Пределы допускаемой абсолютной погрешности при первичной поверке, кг | n |
| МВСК П-5-О | 5 | 0,1 | 5 | от 0,1 до 2,5 включ. св. 2,5 до 5,0 включ. | ±2,5 ±5,0 | 1000 |
| МВСК П-7,5-О | 7,5 | 0,1 | 5 | от 0,1 до 2,5 включ. св. 2,5 до 7,5 включ. | ±2,5 ±5,0 | 1500 |
| МВСК П-10-О | 10 | 0,1 | 5 | от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. | ±2,5 ±5,0 | 2000 |
| МВСК П-10-Ох2шт. | 10 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 10,0 включ. | ±5 ±10 | 1000 |
| МВСК П-15-О МВСК П-15-Ох2шт. | 15 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 15,0 включ. | ±5 ±10 | 1500 |
| МВСК П-20-О | 20 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. | ±5 ±10 | 2000 |
| МВСК П-20-Ох2шт. | 20 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. | ±5 ±10 | 2000 |
| МВСК П-30-О МВСК П-30-Ох2шт. | 30 | 0,4 | 20 | от 0,4 до 10,0 включ. св. 10,0 до 30,0 включ. | ±10 ±20 | 1500 |
| МВСК П-40-О МВСК П-40-Ох2шт. | 40 | 0,4 | 20 | от 0,4 до 10,0 включ. св. 10,0 до 40,0 включ. | ±10 ±20 | 2000 |
| МВСК П-60-Ох2шт. | 60 | 1,0 | 50 | от 1 до 25 включ. св. 25 до 60 включ. | ±25 ±50 | 1200 |
| МВСК П-80-Ох2шт. | 80 | 1,0 | 50 | от 1 до 25 включ. св. 25 до 80 включ. | ±25 ±50 | 1600 |
| Обозначение модификации | Max, т | Min, т | e=d, кг | Интервалы взвешивания, т | Пределы допускаемой абсолютной погрешности при первичной поверке, кг | n |
| МВСК П-10-Пх2шт. | 10 | 0,1 | 5 | от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. | ±2,5 ±5,0 | 2000 |
| МВСК П-15-Пх2шт. | 15 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 15,0 включ. | ±5 ±10 | 1500 |
| МВСК П-20-Пх2шт. | 20 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. | ±5 ±10 | 2000 |
| МВСК П-20-Пх4шт. | 20 | 0,2 | 10 | от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. | ±5 ±10 | 2000 |
| МВСК П-30-Пх2шт. МВСК П-30-Пх4шт. | 30 | 0,4 | 20 | от 0,4 до 10,0 включ. св. 10,0 до 30,0 включ. | ±10 ±20 | 1500 |
| МВСК П-40-Пх2шт. МВСК П-40-Пх4шт. | 40 | 0,4 | 20 | от 0,4 до 10,0 включ. св. 10,0 до 40,0 включ. | ±10 ±20 | 2000 |
| МВСК П-60-Пх2шт. МВСК П-60-Пх4шт. | 60 | 1,0 | 50 | от 1 до 25 включ. св. 25 до 60 включ. | ±25 ±50 | 1200 |
| МВСК П-80-Пх4шт. | 80 | 1,0 | 50 | от 1 до 25 включ. св. 25 до 80 включ. | ±25 ±50 | 1600 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
| Таблица 5 - Технические характеристики | |
| Наименование параметра | Значение |
| Предельные значения температур, °С: - для ГПУ весов с датчиками C11 - для ГПУ весов с датчиками SQB, GZLB - для весоизмерительного прибора | от -40 до +50 от -10 до +40 от -20 до +50 |
| Потребляемая мощность, В • А, не более | 12 |
| Диапазон устройства выборки массы тары, % от Max | от 0 до 50 |
| Параметры электропитания весов: - напряжение переменного тока, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,92 |
| Срок службы, лет, не менее | 10 |
| Таблица 6 - Значения габаритных размеров и массы ВП | ||
| Обозначение модификации | Габаритные размеры ВП (длинахширина), м | Масса ВП, кг, не более |
| МВСК П-Мах-К | 0,55х0,75; 0,8х1,0 | 125 |
| МВСК П-Мах-О | 0,8х3,0; 2,0х3,0; 2,5х3,0 | 800 |
| МВСК П-Мах-П | 2,0х1,0; 3,0х1,0; 3,5х1,0; 4,0х1,0; 4,5х1,0 | 800 |
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы в сборе | МВСК П | 1 комплект |
| Комплект пассивных площадок | по доп. заказу | |
| Комплект пандусов | по доп. заказу | |
| Руководство по эксплуатации весов | ВПМ427424-005РЭ | 1 экз. |
| Паспорт | ВПМ427424-005ПС | 1 экз. |
| Руководство по эксплуатации КСК | КСКХХ Т427479.003РЭ | 1 экз. |
осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания».
Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по Государственной поверочной схеме для средств измерения массы (Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания
Государственная поверочная схема для средств измерения массы
ТУ 4274-004-60694339-2018 Весы автомобильные электронные МВСК П. Технические условия
