| Номер в госреестре | 75633-19 |
| Наименование СИ | Комплексы фоторадарные с фотофиксацией |
| Обозначение типа СИ | "Лидер" |
| Изготовитель | Общество с ограниченной ответственностью «Безопасность информационных систем» (ООО «БИС»), г.Воронеж |
| Год регистрации | 2019 |
| Срок свидетельства | 24.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фоторадарные с фотофиксацией «Лидер» (далее Комплексы) предназначены для измерений скорости движения транспортных средств (далее по тексту - ТС) в автоматическом режиме в зоне контроля, измерений текущих значений времени, синхронизированного с национальной шкалой времени, определения координат в плане.
Принцип действия Комплексов основан на:
- измерении скорости движения ТС по разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
- определении координат в плане и значений текущего времени по данным, полученным от встроенного приемника глобальной навигационной спутниковой системы ГЛО-НАСС/GPS;
- определении времени фотофиксации ТС по значению национальной шкалы координированного времени UTC (SU), по данным, полученным от встроенного в комплекс приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS.
Комплексы состоят из измерительного модуля (далее ИМ) и комплекта для установки. Конструктивно измерительный модуль выполнен в ударопрочном, пылевлагозащищенном корпусе и содержит: многоцелевой радар, промышленный компьютер, видеокамеру, ИК прожекторы, модуль измерения времени с установленным приемником ГЛОНАСС/GPS, систему контроля и управления Комплексами. На корпусе измерительного модуля расположены герметичные разъемы для подключения внешних устройств и питания. В корпус встроена система климат контроля.
Комплексы выпускаются в двух модификациях.
«Лидер»-С - состоит из одного измерительного модуля с кронштейном со встроенным блоком питания. Данное исполнение предназначено для работы в непрерывном режиме и стационарно размещается на опорах, стойках и других элементах обустройства автомобильных дорог;
«Лидер»-П - состоит из одного измерительного модуля и комплекта дополнительного оборудования: ноутбук и тренога. Исполнение предназначено для работы в непрерывном режиме в течение ограниченного промежутка времени.
Способы установки Комплексов указаны в руководстве по эксплуатации БТКП.402169.005 РЭ.
На корпусе ИМ комплексов имеется маркировка, содержащая наименование, заводской номер комплекса, торговую марку изготовителя, дату изготовления комплекса и знак утверждения типа средства измерений.

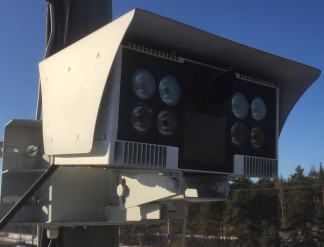

Общий вид комплексов, места пломбирования и маркировки представлены на рисунках 1-3.
Место
пломбиро-
Программным обеспечением (ПО) Комплексов является программа «Edge».
ПО «Edge» содержит метрологически значимую часть libdriver-smartmicro.so. Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение скорости движения транспортных средств и текущего времени.
В функции, выполняемые встроенным в комплекс программным обеспечением (ПО), входит:
- измерение скорости движения ТС;
- определение координат в плане;
- определение значений текущего времени и времени фотофиксации ТС;
- формирование материалов о нарушении правил дорожного движения и передача накопленной информации о правонарушениях.
Защита ПО от изменения её метрологически значимой части реализована путем установки парольного ключа.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | libdriver-smartmicro.so |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 10d56efcf4e86562e416ba4dbd611522 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС, км/ч | от 20 до 300 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч | ±2 |
| Пределы допускаемой абсолютной погрешности синхронизации времени относительно шкалы UTC (SU), с | ±2 |
| Границы допускаемой погрешности (по уровню вероятности 0,95 при геометрическом факторе PDOP < 3) определения координат в плане, м | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочей частоты излучения, ГГц | от 24,05 до 24,25 |
| Диапазон зоны контроля, м | |
| - длина | от 10 до 50 |
| - ширина | от 3 до 16 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +50 |
| - относительная влажность при температуре 35 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 60 до 106,7 |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Диапазон напряжения питания: | |
| модификация «Лидер»-С от сети переменного тока, В | от 187 до 264 |
| модификация «Лидер»-П от сети постоянного тока, В | от 10 до 16 |
| Потребляемая мощность, Вт, не более | 80 |
| Габаритные размеры измерительного модуля, мм, не более: | |
| модификация «Лидер»-С с кронштейном со встроенным блоком питания | |
| - длина | 250 |
| - ширина | 450 |
| - высота | 550 |
| модификация «Лидер»-П | |
| - длина | 230 |
| - ширина | 380 |
| - высота | 330 |
| Масса измерительного модуля, кг, не более | |
| - модификация «Лидер»-С с кронштейном со встроенным блоком питания | 25 |
| - модификация «Лидер»-П | 15 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус измерительного модуля комплексов с помощью этикетки, выполненной типографским способом.
Таблица 3
| Наименование | Обозначение | Количество |
| Комплекс фоторадарный с фотофиксацией «Лидер» в модификациях: | БТКП.402169.005 | |
| - Комплекс фоторадарный с фотофиксацией «Лидер», модификация «Лидер»-С в составе: - измерительный модуль, - кронштейн со встроенным блоком питания | 1 шт. | |
| - Комплекс фоторадарный с фотофиксацией «Лидер», модификация «Лидер»-П в составе: - измерительный модуль, - комплект дополнительного оборудования (ноутбук, тренога) | 1 шт. | |
| Комплексы фоторадарные с фотофиксацией «Лидер». Руководство по эксплуатации | БТКП.402169.005 РЭ | 1 экз. |
| Комплекс фоторадарный с фотофиксацией «Лидер». Паспорт | БТКП.402169.005 ПС | 1 экз. |
| Комплексы фоторадарные с фотофиксацией «Лидер». Методика поверки | БТКП.402169.005 МП | 1 экз. |
осуществляется по документу БТКП.402169.005 МП «Комплексы фоторадарные с фотофиксацией «Лидер». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 15 февраля 2019 г.
Основное поверочное оборудование:
- имитатор скорости движения транспортных средств «ИС-24»Д, регистрационный номер 63392-16 в Федеральном информационном фонде;
- источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
- GNSS-приемники спутниковые геодезические многочастотные SIGMA, регистрационный номер 40862-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
приведены в эксплуатационной документации.
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31.07.2018 г.
«Комплексы фоторадарные с фотофиксацией «Лидер». Технические условия БТКП.402169.005 ТУ.
| Зарегистрировано поверок | 133 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
