| Номер в госреестре | 75634-19 |
| Наименование СИ | Осциллографы цифровые стробоскопические |
| Обозначение типа СИ | серии АКИП-4132 |
| Изготовитель | "Eltesta JSC", Литва |
| Год регистрации | 2019 |
| Срок свидетельства | 24.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые стробоскопические серии АКИП-4132 (далее -осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на считывании дискретных значений исследуемого сигнала с использованием коротких стробирующих импульсов, временное положение которых изменяется с использованием развертывающего пилообразного напряжения и индикацией выборки сигнала с результатами измерений на экране внешнего персонального компьютера (ПК). Управление осциллографами осуществляется по интерфейсам USB и LAN от внешнего ПК. Питание осциллографов осуществляется от универсального сетевого адаптера.
Конструктивно осциллографы выполнены в виде портативных приборов.
Осциллографы изготавливаются в виде следующих модификаций: АКИП-4132/1, АКИП-4132/2, АКИП-4132/3, АКИП-4132/4, АКИП-4132/5, АКИП-4132/6, АКИП-4132/7, АКИП-4132/8, АКИП-4132/9.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов, наличием дополнительных входов и выходов с ненормируемыми метрологическими характеристиками.
На передней панели осциллографов располагаются: измерительные разъемы, разъемы внешней синхронизации, дополнительные входные и выходные разъемы (в зависимости от модели это могут быть разъемы: вход для восстановления тактовой частоты, выход синхронизации, выходы для подключения преобразователей для формирования перепада напряжения, вход для подключения оптического конвертора).
На задней панели осциллографов располагаются: разъем для подключения сетевого адаптера питания, интерфейсы управления, выход вспомогательного генератора псевдослучайной последовательности и импульсного сигнала.
Для предотвращения от несанкционированного доступа предусмотрена пломбировка в виде наклейки на месте соединения частей корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

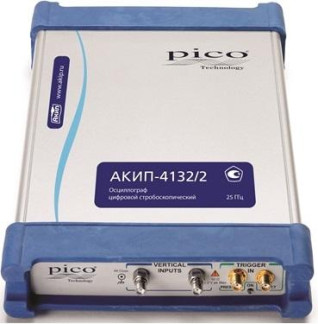

На рисунке 1 представлен общий вид осциллографов, место нанесения знака утверждения типа. На рисунке 2 приведена схема пломбировки от несанкционированного доступа.
Модификация АКИП-4132/3
Модификации АКИП-4132/1, АКИП-4132/2
Модификации АКИП-4132/8, АКИП-4132/9 Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)
Программное обеспечение осциллографов устанавливается на внешний ПК и служит для дистанционного управления работой осциллографов, управления режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения осциллографов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PicoSample 3 |
| Номер версии (идентификационный номер ПО) | Не ниже 3.7.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Модификации | Значение характеристики |
| Полоса пропускания по уровню -3 дБ, ГГц, полная/ ограниченная | АКИП-4132/1, АКИП-4132/3, АКИП-4132/5 | от 0 до 15/ от 0 до 8 |
| АКИП-4132/6, АКИП-4132/7, АКИП-4132/8 | от 0 до 20/ от 0 до 10 | |
| АКИП-4132/2, АКИП-4132/4, АКИП-4132/9 | от 0 до 25/ от 0 до 12 | |
| Время нарастания переходной характеристики т, пс, не более, при полной/ ограниченной полосе пропускания | АКИП-4132/1, АКИП-4132/3, АКИП-4132/5 | 23,4/ 43,8 |
| АКИП-4132/6, АКИП-4132/7, АКИП-4132/8 | 17,5/ 35 | |
| АКИП-4132/2, АКИП-4132/4, АКИП-4132/9 | 14/ 29,2 | |
| Диапазон коэффициента отклонения (Ко), мВ/дел | Для всех модификаций | от 1 до 500 |
| Максимальное входное напряжение, В | Для всех модификаций | ±2 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | Для всех модификаций | ±(0,02- К • Ко+0,002), где К - число делений по вертикали, Ко - установленный коэффициент отклонения, В/дел |
| Диапазон коэффициента развертки (Кр), с/дел | Для всех модификаций | от 510-12 до 3,210-3 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | Для всех модификаций | ±(0,002 Тизм+1210-12) для Кр > 200 пс/дел, ±(0,05Тизм+5 10-12) для Кр < 200 пс/дел, где Тизм - измеренный временной интервал, с; Кр - установленный коэффициент развертки |
| Входное сопротивление, Ом | Для всех модификаций | 50±1 |
| Таблица 3 - Основные технические ха | Лист № 4 Всего листов 5 рактеристики | |
| Наименование характеристики | Модификации | Значение характеристики |
| Количество каналов | АКИП-4132/1, АКИП-4132/2, АКИП-4132/3, АКИП-4132/4, АКИП-4132/5, АКИП-4132/6, АКИП-4132/7 | 2+ вход внешней синхронизации |
| АКИП-4132/8, АКИП-4132/9 | 4+ вход внешней синхронизации | |
| Источники синхросигнала | Для всех модификаций | внешний, внешний с делителем частоты, внутренний |
| АКИП-4132/3, АКИП-4132/4, АКИП-4132/7 | внешний с восстановлением тактовой частоты | |
| Режимы запуска развертки | Для всех модификаций | Автоколебательный, ждущий |
| Тип разъема измерительного канала | Для всех модификаций | соединитель К-типа (2.92 мм) совместим с SMA и PC3.5 |
| Таблица 4 - Масса, габаритные размеры и условия применения | ||
| Наименование характеристики | Значение характеристики | |
| Напряжение питания, В (постоянное напряжение через сетевой адаптер AC/DC) | от 11,4 до 12,6 | |
| Потребляемый ток, А, не более | 1,7 | |
| Г абаритные размеры, мм, не более (ширинахдлинахвысота) | 170x285x40 | |
| Масса, кг, не более | 1,3 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 84 до 106,7 | |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность осциллографов
| Наименование | Обозначение | Количество |
| Осциллограф | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабель LAN | - | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Адаптер типа SMA | - | по числу каналов осциллографа |
| Ключ рожковый | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Программное обеспечение (CD диск) | PicoSample 3 | 1 шт. |
| Комплект измерительных принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ПР-11-2019МП | 1 экз. |
осуществляется по документу ПР-11-2019МП «Осциллографы цифровые стробоскопические серии АКИП-4132. Методика поверки», утвержденному АО «ПриСТ» 21 марта 2019 г.
Основные средства поверки:
- генератор сигналов измерительный MG3694C (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 45035-10);
- калибратор осциллографов 9500B (регистрационный номер 30374-13, 2 разряд по ГОСТ 8.761-2011);
- генератор испытательных импульсов 4005 (регистрационный номер 37630-08);
- ваттметр поглощаемой мощности СВЧ NRP-Z56 (регистрационный номер 43642-10). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация изготовителя «Eltesta JSC», Литва
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
