| Номер в госреестре | 75637-19 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | ЭНТЕК |
| Изготовитель | ООО "Энтелс", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 24.07.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры многофункциональные ЭНТЕК (далее по тексту - КМ ЭНТЕК) предназначены для измерения времени, синхронизации и поддержания единого времени в составе автоматизированных систем коммерческого учета энергоресурсов, а также автоматического сбора, хранения и обработки данных от первичных счетчиков энергоресурсов через встроенные интерфейсы RS-232, RS-485, CAN.
КМ ЭНТЕК могут использоваться в автоматизированных информационноизмерительных системах коммерческого учета электрической энергии и мощности (АИИС КУЭ), системах комплексного учета энергоресурсов (тепловых ресурсов, расхода воды, газа и т.д.); построения на их основе автоматизированных систем управления технологическими процессами (АСУТП), систем телемеханики (ТМ), систем диспетчеризации энергетических объектов (электростанций, подстанций и электроустановок потребителей).
КМ ЭНТЕК представляют собой приборы, выполненные в металлическом или пластиковом корпусе (в зависимости от исполнения) с разъемами для подключения внешнего питания и интерфейсных кабелей. Внутри корпуса располагается процессорная плата, плата GSM-модема (опционально), а также энергонезависимая память. Конструкция корпуса КМ ЭНТЕК в зависимости от исполнения обеспечивает возможность его навесного или настенного монтажа, размещения в электротехническом шкафу с 19" стойкой.
КМ ЭНТЕК являются проектно-компонуемым изделиями с различным числом каналов цифрового ввода/вывода.
КМ ЭНТЕК реализуют следующие функции:
- сбор информации о расходе электроэнергии и мощности непосредственно от микропроцессорных счетчиков, оснащенных цифровыми интерфейсами RS-485/422/CAN, либо через промежуточные преобразователи интерфейсов Ethernet - RS-485 (при большом количестве счетчиков);
- автоматическое распознавание подключенных счетчиков и их количества при включении контроллеров в работу;
- сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих PLC-модемы для силовых линий 220 В, через промежуточные устройства накопления информации (концентраторы), оснащенные цифровыми интерфейсами RS-232/485;
- сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих импульсные выходы, через промежуточные счетчики импульсов, оснащенные цифровыми интерфейсами RS-232/485;
- реализация не менее 4-х поддерживаемых тарифов учета (дифференцированных по зонам суток);
- сбор и хранение данных, а также формирование выходных данных и служебных параметров;
- ведение общего журнала событий в системе, ведение журналов для различных типов событий, фильтрации и сортировки в журналах;
- выполнение операций квитирования событий, маскирования событий, в том числе групповое маскирование по типу, классу, приоритету и др.;
- выработка системного (внутреннего) времени (секунды, минуты, часы) и календаря (число, месяц, год), учет зимнего и летнего времени, рабочих и нерабочих дней, а также длительности расчетного периода с помощью энергонезависимых часов;
- коррекция системного времени в ходе сеансов связи с центрами сбора и обработки информации;
- автоматическая корректировка часов обслуживаемых микропроцессорных счетчиков один раз в сутки в соответствии с собственным системным временем;
- возможность работы, как в локальном режиме, так и в режиме обмена информацией с удаленным центром сбора и обработки информации. При работе в локальном режиме КМ ЭНТЕК осуществляет сбор и архивирование информации в энергонезависимой памяти. При работе в режиме обмена данными, передача данных осуществляется по запросу центрального сервера сбора и обработки информации;
- обеспечение защиты от несанкционированного доступа к данным;
- передача информации в центр (центры) сбора и обработки информации по следующим видам каналов телекоммуникации: радиоканалы, радиорелейные каналы, каналы сотовой связи, каналы спутниковой связи, каналы связи по силовой сети;
- прием, обработка и обмен с верхним уровнем управления стандартными сигналами телемеханики (сигналы телесигнализации, телеизмерения и телеуправления), сбор и регистрация сигналов телемеханики в реальном масштабе времени с генерацией соответствующих меток времени;
- прием, обработка и обмен с верхним уровнем управления сигналами микропроцессорных защит и по цифровым каналам связи, сбора и регистрации этих сигналов в реальном масштабе времени с генерацией соответствующих меток времени;
- комплексная обработка информации;
- непрерывное наблюдение за всеми параметрами и непрерывного наблюдение за состоянием технологического оборудования, автоматической архивации накопленной информации;
- прием информации от устройств телемеханики по протоколам обмена MODBUS, МЭК-60870-5-101/103/104, МЭК 61850;
- обмен информацией с верхним уровнем управления по протоколам MODBUS, МЭК-60870-5-101, МЭК-60870-5-104, МЭК 61850;
- осуществление как спорадической (событийной), так и периодической передачи данных по протоколам МЭК, а также передача по запросу;
- организация подсистемы «единого времени»;
- возможность построения распределенной АСУТП, состоящей из нескольких КМ ЭНТЕК, объединенных в единую информационную сеть;
- обмен информацией между КМ ЭНТЕК внутри системы и передача данных на верхний уровень по любому из перечисленных каналов связи (интерфейсов): RS-485, RS-422, RS-232, 10/100/1000 Base-TX Ethernet, FO (оптоволоконные линии связи), через модемы на выделенную медную пару, на коммутируемую линию, на силовую кабельную линию, надтональный модем, радиомодем с выходом на радиостанцию, сотовый радиомодем стандарта GSM/GPRS.
В составе КМ ЭНТЕК имеются встроенные энергонезависимые часы реального времени.
КМ ЭНТЕК позволяет собирать информацию с датчиков нижнего уровня АСУТП, различных приборов учета. В случае использования КМ ЭНТЕК для задач учета, все подключенные к ним средства измерений должны быть аттестованы в установленном порядке, иметь свидетельства об утверждении типа средств измерений, действующие свидетельства о метрологической поверке. Краткий перечень совместимого с КМ ЭНТЕК оборудования приведен в таблице 1.
| Тип | Наименование изготовителя |
| 1 | 2 |
| Счетчики электрической энергии с импульсными выходами (класс точности 2,0 и выше) | |
| СЭБ-2А.07, СЭБ-2А.07Д, СЭБ-2А.08, СЭБ-1ТМ.02Д, СЭБ-1ТМ.02М, СЭБ-1ТМ.03, ПСЧ-3А.06Т, ПСЧ-3АРТ.07, ПСЧ-3АРТ.07Д, ПСЧ-3АРТ.08, ПСЧ-3АРТ.09, ПСЧ-3ТА.07, ПСЧ-3ТА.08, ПСЧ-3ТМ.05Д, ПСЧ-3ТМ.05М, ПСЧ-4ТМ.05Д, ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05МД, ПСЧ-4ТМ.05МН, СЭТ-4ТМ.02М, СЭТ-4ТМ.03М | ФГУП «НЗиФ» |
| Меркурий 200, Меркурий 201, Меркурий 202, Меркурий 203, Меркурий 206, Меркурий 207, Меркурий 208, Меркурий 230, Меркурий 231, Меркурий 233, Меркурий 234, Меркурий 236, Меркурий 237, Меркурий 203.2Т | ЗАО «Инкотекс» |
| СЕ102, СЕ102М, СЕ201, СЕ301, СЕ303, СЕ304, СЕ306, СЕ208, СЕ308 | ЗАО «Электротехнические заводы «Энергомера» |
| Альфа А1140, Альфа А1700, Альфа А1800, Альфа AS300, Альфа AS1440 | «Эльстер Метроника» |
| СС-101Б, СС-301(К) | НП ООО «Г ран-Система-С» |
| EMS, EPQM, EPQS, GEM, GAMA 100, GAMA 300 | ЗАО «ELGAMAELE KTRONIKA» |
| КАСКАД 200-МТ, КАСКАД 310-МТ | ООО «Мир Технологий» |
| ZMD/ZFD, ZMQ, E550, E650, E750, E850 | Landis+Gyr AG |
| SL7000 (ACE8000) | Actaris Metering Systems |
| РиМ 389.01, РиМ 384.0Х, РиМ 489.1Х | АО «РиМ» |
| Фотон | ООО «СИСТЕЛ» |
| ФОБОС 3, ФОБОС 1 | ООО «Телематические решения» |
| Многофункциональные измерители параметров и качества электроэнергии | |
| PM130, EM132, ЕМ 133, EM720, ЕМ 920, РМ135, PM172, PM175, РМ180, PM296, BFM136, EDL175, ezPAC SA300 | SATEC Ltd. |
| ПАРМА РК1.01, ПАРМА РК3.01, ПАРМА РК3.02, ПАРМА РК6.05М, ПАРМА Т400 | ООО «ПАРМА» |
| Ресурс-Е4, Ресурс-иБ2, Ресурс-ЦР2С, Ресурс-ПКЭ | НПФ «Энерготехника» |
| ЭНИП-2-45/100-220-А1Е0-01, ЭНИП-2-45/100-220-А2Е0-11, ЭНИП-2-45/100-220-А2Е0-21, ЭНИП-2-45/100-220-А3Е4-21, ЭНИП-2-45/100-220-А2Е4х2-21, ЭНИП-2-45/100-220-А2Е4х2FX-21, ЭНИП-2-45/100-24-А2Е0-32 | Инженерный центр «Энергосервис» |
| 1 | 2 |
| Счетчики импульсов | |
| Пульсар | ООО «НПП Теплово-дохран» |
| SmartVoyager, FX868-M2 | ОАО «Телеофис» |
| Т еплосчетчики | |
| ВИСТ | ЗАО «НПО Тепловизор» |
| ЭНКОНТ | «Промрезерв» |
| ТеРосс-ТМ | ООО «Техно-Терм» |
| ВКТ-7 | ЗАО «НПФ Теплоком» |
| ВЗЛЕТ ТСР-М | ЗАО «Взлет» |
| Устройства системы обеспечения единого времени (СОЕВ) | |
| УСВ-2,УСВ-3 | ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» |
| МИР РЧ-01 | ООО НПО «МИР» |
| РСТВ-01-01 (GPS/ГЛОНАСС) | ЗАО «НПФ Прорыв» |
В зависимости от наличия и количества интерфейсов связи и конструктивного исполнения КМ ЭНТЕК имеют различные модификации, наименования которых должны определяться в соответствии со следующим обозначением:
КМ ЭНТЕК ExRx-Y-Z-T-02(3 ), где
Ex - аббревиатура, раскрывающая наличие интерфейса Ethernet (E) контроллера и их количество (х = 1, 2, 3 и т.д.);
Rx - аббревиатура, раскрывающая наличие интерфейса RS-485 (R) контроллера и их количество (х = 1, 2, 3 и т.д.);
Y - аббревиатура, раскрывающая наличие интерфейса беспроводной связи GSM (G) контроллера, при его отсутствии Y пропускается в обозначении;
Z - аббревиатура, раскрывающая конструктивное исполнение и способ крепления:
- D - крепление для установки на динрейку;
- P - крепление для установки на панель;
- R - крепление для установки в стойку 19";
T - расширенный диапазон температур (может отсутствовать);
02(3) - по умолчанию контроллеры изготавливаются со степенью защиты IP20 по ГОСТ 14254-2015, климатического исполнения С3 по ГОСТ 52931-2008, но возможно изготовление со степенью защиты IP54, климатического исполнения С2 по ГОСТ Р 52931-2008 на разное напряжение питания (от 20 до 30 В (номинальное напряжение 24 В) постоянного тока, от 176 В до 264 В переменного тока (220 В номинальное напряжение), что следует учитывать при заказе, при этом к обозначению возможно добавление дополнительных символов предприятием-изготовителем.
В настоящее время используются следующие модификации КМ ЭНТЕК: E1R1, E1R2, E2R2, E2R4, E2R8, E2R16, E3R8, E3R2, E3R4, E3R16, E4R2, E4R4, E4R8, E6R0, E6R2, E6R4, E6R16 с разными конструктивным исполнением и способами креплений.
Пример обозначения: КМ ЭНТЕК E2R2-G-D-02.
Расшифровка примера записи: контроллер многофункциональный ЭНТЕК, имеющий интерфейсы связи - Ethernet - 2 шт., RS-485 - 2 шт., GPRS, установка на динрейку, IP20.

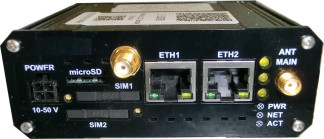

На рисунке 1 представлен общий вид контроллера КМ ЭНТЕК E2R2-G-D-02, на рисунке 2 показан вид контактов и разъемов.
Рисунок 2 - Вид контактов и разъемов
Таблица 2 - Обозначение и описание контактов и разъемов к рисунку 2
| Обозначение | Описание |
| 1 | 2 |
| Внешний вид с лицевой стороны | |
| 1 | Разъём DC Power Male Jack для подключения питания (POWER) |
| 2 | Кнопка для извлечения SIM-карты 1 |
| 3 | Слот (разъём-держатель) SIM-карты 1 (SIM 1) |
| 4 | Слот (разъём-держатель) SIM-карты 2 (SIM 2) |
| 5 | Кнопка для извлечения SIM-карты 2 |
| 6 | Порт Ethernet1 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH1) |
| 7 | Порт Ethernet2 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH2) |
| 8 | Светодиодные индикаторы (сверху вниз: PWR, NET, ACT) |
| 1 | 2 | |
| 9 | Разъём SMA-F для подключения GSM/3G антенны (ANT1) | |
| Внешний вид с обратной стороны | ||
| 10 | Разъём SMA-F для подключения GSM/3G антенны (ANT2) | |
| 11 Клеммный разъём XP1 | Т | Вывод встроенного терминального резистора 2 |
| А | Сигнал "А+" линии RS-485 | |
| В | Сигнал "B-" линии RS-485 | |
| G | Экран линии RS-485 (подключается при необходимости) | |
| I1 | Линия ввода-вывода дискретного сигнала 1 | |
| 12 Клеммный разъём XP2 | I2 | Линия ввода-вывода дискретного сигнала 2 |
| I3 | Линия ввода-вывода дискретного сигнала 3 | |
| I4 | Линия ввода-вывода дискретного сигнала 4 | |
| G | Земля | |
| V | Положительный вход внешнего питания | |
| 13 | RS-232 | 9-контактный разъём DB-9M интерфейса RS-232 |
| 14 | Сброс | |
| ф ЭНТЕК* | ANT |
| NB | |
| POWER microSD | # 1— |
| . . | SIM1 1 |
| ' ' • | L. - |
| 10-ЬГ> V | • -E1 RESET |
| Места установки | |
| пломб наклеек, | |
| блокирующих до | |
| ступ к технологи- | |
| ческому разъему | |
| для прошивки КМ ЭНТЕК |
| Места установки | |
| пломб наклеек, | |
| блокирующих до | |
| ступ к технологи- | |
| ческому разъему | |
| для прошивки КМ | |
| ЭНТЕК |
В процессе настройки и эксплуатации КМ ЭНТЕК используются следующие виды программного обеспечения (далее по тексту - ПО):
1) СПО - системное программное обеспечение КМ ЭНТЕК. СПО обеспечивает все функции, реализуемые непосредственно в КМ ЭНТЕК - опрос узлов учета, хранение архивных данных, передачу информации на верхний уровень. Системное программное обеспечение КМ ЭНТЕК состоит из операционной системы Linux, исполнительной системы и конфигурации EnLogic по умолчанию.
2) WEB-интерфейс КМ ЭНТЕК. Является расширением СПО КМ ЭНТЕК, и предназначено для мониторинга работы КМ ЭНТЕК и основного набора функций конфигурирования. WEB-интерфейс доступен при подключении к КМ ЭНТЕК по каналу связи Ethernet, или по статическому адресу через соединение GPRS. Встроенный WEB-интерфейс КМ ЭНТЕК позволяет осуществлять мониторинг работы КМ ЭНТЕК и конфигурировать параметры списка узлов учета КМ ЭНТЕК. Для использования WEB-интерфейса необходим WEB-браузер с поддержкой технологий JScript и HTML5 (для от-рисовки диаграмм и графиков).
3) Утилита опроса КМ ЭНТЕК. Выполняет функции, подобные WEB-интерфейсу. Позволяет сохранить результаты мониторинга работы КМ ЭНТЕК. Может опрашивать КМ ЭНТЕК по IP-адресу, а также по GSM-соединению (режим опроса CSD). Одно из основных назначений утилиты опроса КМ ЭНТЕК - проведение пусконаладочных работ по объекту учета, первичная проверка канала связи, формирование отчета по объекту, демонстрация передачи данных в сбытовые организации. Утилита опроса КМ ЭНТЕК входит в дистрибутив систем EnLogic и АИИС «ЭНТЕК». С ее помощь возможно производить опрос КМ ЭНТЕК по различным каналам связи, сохранять результаты опроса, корректировать параметры узлов учета, синхронизировать конфигурацию узлов учета в КМ ЭНТЕК.
4) Система конфигурирования EnLogic. Используется при необходимости расширенного конфигурирования КМ ЭНТЕК.
Идентификационные данные ПО приведены в таблице 3.
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Enlogic |
| Номер версии (идентификационный номер) ПО | не ниже 2019.02.25 |
| Цифровой идентификатор ПО | - |
Места установки пломб и наклейки, блокирующей доступ к технологическому разъему для прошивки КМ ЭНТЕК указаны на рисунках 3 и 4.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 4 - Метрологические характеристики КМ ЭНТЕК
| Наименование характеристики | Значение |
| Пределы основной допускаемой абсолютной погрешности часов, с/сут | ±3 |
| Пределы дополнительной допускаемой абсолютной погрешности часов, с/° С/сут | ±0,1 |
Таблица 5 - Основные технические характеристики КМ ЭНТЕК
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество цифровых каналов учета, шт. | 4096 |
| Количество каналов приема-передачи измерительной информации, в зависимости от модификации (опционально по заказу): - по интерфейсу RS-485 - по интерфейсу RS-232 - Ethernet 10/100 Мб - USB - встроенный GSM/GPRS модем | до 16 до 2 до 6 до 2 1 |
| Напряжение питания (в зависимости от исполнения): - от сети переменного электрического тока с частотой 50±1 Гц, В - от сети постоянного тока, В | от 176 до 264 от 10 до 30 |
| Масса, кг, не более | 0,3 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 440 180 420 |
| Степень защиты IP20 по ГОСТ 14254-2015, климатическое исполнение С3 по ГОСТ Р 52931-2008: - рабочая температура, °С - относительная влажность окружающего воздуха при +35 °С, % Степень защиты IP54 по ГОСТ 14254-2015, климатическое исполнение С2 по ГОСТ Р 52931-2008: - рабочая температура, °С - относительная влажность окружающего воздуха при +30 °С, % | от -10 до +50 до 95 от -40 до +70 до 100 |
| 1 | 2 |
| Степень защиты IP20 по ГОСТ 14254-2015, климатическое исполнение С3 по ГОСТ Р 52931-2008: - рабочая температура, °С - относительная влажность окружающего воздуха при +35 °С, % Степень защиты IP54 по ГОСТ 14254-2015, климатическое исполнение С2 по ГОСТ Р 52931-2008: - рабочая температура, °С - относительная влажность окружающего воздуха при +30 °С, % | от -10 до +50 до 95 от -40 до +70 до 100 |
| Средняя наработка на отказ, ч, | 125000 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус КМ ЭНТЕК.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| КМ ЭНТЕК | КМ ЭНТЕК ExRx-Y-Z-T-02(3)1 | 1 шт., в соответствии с заказом |
| Руководство по эксплуатации2 | АФЛС.421455.002 РЭ | 1 экз. |
| Паспорт | АФЛС.421455.002 ПС | 1 экз. |
| Диск с программным обеспечением3 | - | 1 шт. |
| Методика поверки | АФЛС.421455.002 МП | 1 экз. |
| Примечание: 1в соответствии с описанием средства измерений; 2 поставляется на партию изделий; 3поставляется по отдельному заказу | ||
осуществляется в соответствии с документом АФЛС.421455.002 МП «Контроллеры многофункциональные ЭНТЕК. Методика поверки», утвержденным ФГУП «ВНИИМС»
16.05.2019 г.
Основные средства поверки:
- радиочасы МИР РЧ-01, регистрационный номер средства измерений в Федеральном информационном фонде по обеспечению единства измерений 27008-04;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого КМ ЭНТЕК с требуемой точностью. Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
условия
