| Номер в госреестре | 75638-19 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | L&W Elrepho |
| Изготовитель | "ABB AB / Lorentzen & Wettre", Швеция |
| Год регистрации | 2019 |
| Срок свидетельства | 24.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры L&W Elrepho предназначены для измерений спектральных коэффициентов диффузного отражения и цветовых характеристик бумаги, картона, целлюлозы и других материалов.
Спектрофотометры L&W Elrepho (далее приборы) представляют собой «упрощенные» спектрофотометры, работающие в видимой области спектра излучения от 400 до 700 нм с интервалом 10 нм.
Приборы выполнены по двухлучевой оптической схеме. При такой схеме приборы измеряют разность между коэффициентом диффузного отражения образца и коэффициентом диффузного отражения внутренней стенки интегрирующей сферы, что позволяет автоматически скомпенсировать изменения интенсивности источника излучения. В качестве источника излучения используется импульсная ксеноновая лампа, свет от которой проходит через светофильтр и направляется в интегрирующую сферу, внутренние стенки которой покрыты сульфатом бария, что обеспечивает диффузное освещение измеряемого образца. Опорный световой поток, отражённый от стенок интегрирующей сферы, и измеряемый световой поток, отражённый от образца, установленного в окне интегрирующей сферы, направляются на соответствующие части вогнутой дифракционной решётки, где разлагаются в спектр и регистрируются фотоприёмником, представляющим собой две фотодиодные линейки, содержащие по 128 фотодиодов. Электронная часть приборов анализирует и обрабатывает информацию, полученную от обоих световых потоков. Измерения спектральных коэффициентов диффузного отражения образцов в приборах в основном режиме выполняются с использованием стандартного источника света типа D65, полученного из спектра ксеноновой лампы с помощью светофильтра, при геометрии освещения/наблюдения - d/0 (диффузное освещение и наблюдение при 0°) с исключением зеркальной составляющей излучения. Такой источник воспроизводит дневной свет, включая УФ составляющую излучения. Существует возможность проведения измерений при других стандартных источниках света типа А или С, созданных при использовании светофильтров, что позволяет воспроизводить условия искусственного освещения электрическими лампами накаливания или условия освещения рассеянным дневным светом. Также имеется возможность проведения измерений образцов при углах наблюдения 2° и 10°. В приборах можно регулировать количество ультрафиолета в световом потоке, попадающем в интегрирующую сферу, с помощью отсекающих светофильтров на длинах волн 395 нм, 420 и 460 нм, что позволяет измерять образцы с оптическим отбеливателем.
Приборы выпускаются в двух модификациях: L&W Elrepho 070 и L&W Elrepho 071. Отличительной особенностью модификации L&W Elrepho 070 является ручная подача образца, а модификации L&W Elrepho 071 - оснащение ее устройством автоматической подачи образца. Установленное в приборах программное обеспечение позволяет выполнять измерения цветовых характеристик образцов в колориметрических системах X, Y, Z МКО 1931 г. и L*, a*, b*, а также белизну, цветовое различие и другие задачи по бумаге. Приборы могут поставляться без персонального компьютера, в этом случае программное обеспечение для управления процессом измерений и выполнения расчетов поставляется в комплекте с прибором и устанавливается заказчиком самостоятельно. Результаты измерений могут быть распечатаны на принтере. Корпус приборов изготовлен из металла.
утверждения типа

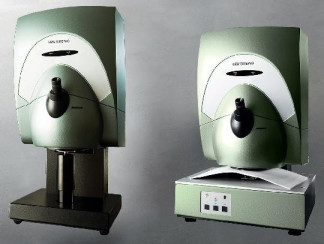

Спектрофотометр L&W Elrepho 070 Спектрофотометр L&W Elrepho 071
Рисунок 1 - Общий вид средства измерений Пломбирование спектрофотометров L&W Elrepho не предусмотрено.
Спектрофотометры L&W Elrepho поставляются в комплекте с программным обеспечением «L&W Colour Brightness», обеспечивающим выполнение следующих функций:
- настройка прибора и выбор условий измерений;
- управление процессом измерений и выполнение расчетов;
- сохранение и протоколирование результатов измерений.
Влияние программного обеспечения приборов учтено при нормировании метрологических характеристик. Программное обеспечение «L&W Colour Brightness» не является метрологически значимым. Спектрофотометры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки специального пароля программы.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Встроенное ПО | Автономное ПО |
| - | L&W Colour Brightness | |
| Номер версии (идентификационный номер) ПО | не ниже 9.34 | не ниже 2.66 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, X, нм | от 400 до 700 |
| Диапазон показаний спектральных коэффициентов диффузного отражения, R(X), % | от 0 до 150 |
| Диапазон измерений спектральных коэффициентов диффузного отражения, R(X), % | от 2 до 95 |
| Пределы допускаемой абсолютной погрешности измерений спектральных коэффициентов диффузного отражения, AR(X), % | ±1,0 |
| Диапазон измерений координат цвета: - по координате Х - по координате Y - по координате Z | от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
| Диапазон измерений координат цветности: - по координате x - по координате у | от 0,004 до 0,734 от 0,005 до 0,834 |
| Пределы допускаемой абсолютной погрешности измерений: - координат цвета, ДХ; AY; AZ - координат цветности, Дх ; Ду | Дх = Ay = Az = ±1,0 Дх = Ay = ±0,01 |
| Время установления показаний, с | от 4 до 20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Геометрия освещения/наблюдения | d/0° |
| Тип источника света (стандартный источник освещения/наблюдения) | А/10°, С/2°, D65/10° |
| Источник излучения | Импульсная ксеноновая лампа |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 400x500x600 |
| Масса, кг, не более | 26 |
| Потребляемая мощность, ВА, не более | 400 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 |
наносится на титульный лист документа «Паспорт» типографским способом и на корпус прибора методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр L&W Elrepho | 070 / 071 | 1 шт. |
| Адаптер питания 220 В/24 В | - | 1 шт. |
| Комплект для калибровки и проверки прибора | - | 1 шт. |
| Кабель коммуникационный | - | 1 шт. |
| CD диск с ПО «L&W Colour Brightness» | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу РТ-МП-5908-448-2019 «ГСИ. Спектрофотометры L&W Elrepho. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 мая 2019 г.
Основные средства поверки:
комплект мер диффузного отражения XC-1010 (регистрационный номер в Федеральном информационном фонде 35951-07);
набор мер отражающих координат цвета и цветности НМОКЦЦ-01 (регистрационный номер в Федеральном информационном фонде 58601-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Приказ Росстандарта от 27 ноября 2018 г. № 2516 Об утверждении государственной поверочной схемы для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация изготовителя «ABB AB/Lorentzen and Wettre», Швеция
