Установка для определения кислорода К-7, 75639-19

Назначение

Установка для определения кислорода К-7 (далее - установка) предназначена для измерений массовой доли кислорода в порошкообразных и компактных твердых веществах и в материалах в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание

Принцип действия установки основан на использовании реакции 16O (n,p) 16N, протекающей при облучении анализируемого образца быстрыми нейтронами. Массовую долю кислорода определяют сравнением активности радионуклида азота-16 в анализируемом образце с активностью того же радионуклида в стандартном образце. В качестве стандартных образцов используют стандартные образцы утвержденных типов состава сталей и различных порошкообразных веществ.

Конструктивно установка состоит из генератора нейтронов, транспортной системы, системы регистрации выходного сигнала и блока управления и обработки данных. Рабочая зона установки имеет бетонную защиту.

Анализируемые образцы подаются в рабочую зону установки при помощи транспортной системы с возможностью подачи порошкообразных образцов в специальных контейнерах. После выполнения программы анализа определяется количество зарегистрированных импульсов от анализируемой пробы и от контрольного образца. При этом выходным сигналом является количество импульсов, которое прямо пропорционально массовой доле кислорода в анализируемом образце. Обработка измерительной информации проводится с помощью программного обеспечения в автоматическом режиме.

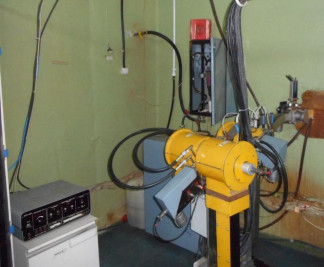

Общий вид установки и обозначение места нанесения знака поверки представлены на рисунке 1. Пломбирование установки не предусмотрено.

Программное обеспечение

Установка оснащена программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО установки приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 67-251-2018 «ГСИ. Установка для определения кислорода К-7. Методика поверки», утвержденному ФГУП «УНИИМ» 21 августа 2018 г.

Основные средства поверки:

-    ГСО 2813-83 стандартный образец состава стали высоколегированной 95Х18 (СГ-9): аттестованное значение массовой доли кислорода 0,0031 %, границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,0002 %;

-    ГСО 3608-87 стандартный образец состава титанового сплава типа ВТ 16: аттестованное значение массовой доли кислорода 0,097 %, границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,006 %;

-    ГСО 5486-90 стандартный образец состава стали высоколегированной типа ПХ18Н9Т (СГ-14): аттестованное значение массовой доли кислорода 0,172 %, границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,006 %;

-    ГСО 6648-93 стандартный образец массовой доли элементов в твердой основе (СРМ-163): аттестованное значение массовой доли кислорода 77,40 %, границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,02 %;

-    ГСО 3011-2002 стандартный образец порошка железного типа ПЖВ3 (Р21): интервал аттестованных значений массовой доли кислорода от 0,1 до 0,7 %, границы абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0024 до ±0,017 %;

-    ГСО 11007-2017 стандартный образец состава циркония на содержание кислорода: аттестованное значение массовой доли кислорода 0,0755 %, границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,0047 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.

Знак поверки наносится на переднюю панель установки.

Сведения о методах измерений

ГОСТ 28052-97 Титан и титановые сплавы. Методы определения кислорода

ГОСТ 22720.2-77 Редкие металлы и сплавы на их основе. Метод определения кислорода

ОИ 001.373-91 Отраслевая инструкция Сплавы циркония. Методика нейтронноактивационного измерения содержания кислорода

Нормативные документы

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах.
