| Номер в госреестре | 75640-19 |
| Наименование СИ | Весы товарные береговые |
| Обозначение типа СИ | M2400 |
| Изготовитель | Компания "Marel hf", Исландия |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы товарные береговые М2400 (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании действующей на весы силы тяжести взвешиваемого груза, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик). Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройство и датчик. Индикатор обеспечивает аналогоцифровое преобразование сигнала, обработку и индикацию результатов измерений.
Индикаторы весов оснащены ЖК-дисплеем. Корпус весоизмерительного устройства выполнен из нержавеющей стали класса AISI 316 со степенью защиты IP67 и 1Р69К.
Обозначение модификаций весов:
М2400 Р03 PLxxxx-M,
где Р03 - наименование программного обеспечения,
где «PLxxxx» - модификации весоизмерительного устройства (1000, 2020, 2062, 3020, 4020, 4026, 5020, 6000, 6002, 7000, 7005, 7010, 7015, 8000, 9000, 9010), отличаются между собой метрологическими характеристиками и габаритными размерами;
где «М» - максимальная нагрузка.
Весоизмерительное устройство с обозначением «PLxxxx» комплектуется грузоприемной платформой прямоугольной формы или П-образной формы для взвешивания паллетов с обозначением «PUxxxx».
Весы снабжены следующими устройствами и функциями, приведенными в таблице 1.
Таблица 1 - Устройства и функции весов
| Устройства | Ссылка на пункт ГОСТ OIML R 76-1-2011 |
| Полуавтоматическое устройство установки на нуль | Т.2.7.2.2 |
| Устройство первоначальной установки на нуль | Т.2.7.2.4 |
| Устройство слежения за нулем | Т.2.7.3 |
| Устройство выборки массы тары | Т.2.7.4 |
| Устройство предварительного задания массы тары | Т.2.7.5 |
| Полуавтоматическое устройство юстировки чувствительности | 4.1.2.5 |
| Полуавтоматическое устройство для компенсации влияния изменения гравитации | 4.1.2.6 |
| Устройство индикации отклонения от нуля | 4.5.5 |

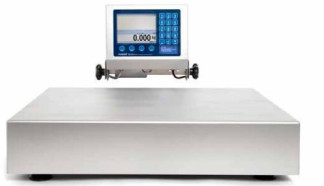

Общий вид весов приведен на рисунке 1.
Питание весов осуществляется от сети переменного тока. Весы могут питаться от сети постоянного тока, сети CAN и от аккумуляторной батареи. Тип питания необходимо указывать при заказе весов.
Весы изготавливаются двухдиапазонными.
В весах М2400 предусмотрено настенное крепление индикатора.
Весы М2400снабжены защищенными интерфейсами: двумя двунаправленными интерфейсами RS-232, Ethernet, CAN.
PL3020, PL4020, PL4026, PL5020
1 V
PL1000, PL2020, PL2062 PL6000, PL6002, PL7000, PL7005, PL7010 PU8000, PU9000, PU9010
PL7015
Рисунок 1 - Общий вид весов
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются пломбой поверителя. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения оттиска пое ерительного шею. и
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места для
нанесения оттиска клейма
Маркировка весов производится на маркировочной табличке, закрепленной на корпусе индикатора:
- Обозначение модификации весов;
- товарный знак предприятия-изготовителя;
- знак утверждения типа средства измерений;
- значение максимальной нагрузки (Max);
- значения поверочного интервала (е);
- номер весов по системе нумерации предприятия-изготовителя;
- параметры электрического питания.
На корпусе грузоприемной платформы указываются Мах, серийный номер, класс точности весов.
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. Влияние ПО учтено при нормировании измерительной информации.
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:
- Весы снабжены двумя программными трехразрядными несбрасываемыми счетчиками событий CAL и CON, показания которых увеличиваются на единицу при каждой юстировке или изменения установленных регулировок. Счетчик CAL пломбирует параметры юстировки, счетчик CON - настройки конфигурации. Просмотр показаний счетчиков событий осуществляется при включении весов во время прохождения теста индикации. На индикаторе весов на короткое время последовательно отображаются: номер версии программного обеспечения, состояние счетчика CAL, состояние счетчика CON, сообщение LOC. Состояние счетчиков событий весов М2400 можно также посмотреть, нажимая кнопку «СТРАНИЦА» примерно в течение трех секунд.
- Для входа в режим установок необходимо набрать пароль.
- Пломбируемый программный выключатель.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | М2400 |
| Идентификационное ПО | Р03 |
| Номер версии (идентификационный номер) ПО, не ниже | V3.82-11 |
| Цифровой идентификатор ПО | 0хЕ58624А4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Идентификация программы осуществляется путем просмотра номера версии ПО во время прохождения теста после включения весов.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
| Класс точности по ГОСТ OIML R 76-1-2011 | Ш (средний) |
| Диапазон устройства выборки массы тары, кг | 100% Мах2 |
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала весов (е), пределов допускаемой погрешности (mpe), числа поверочных интервалов (n) в соответствующих диапазонах взвешивания (Wi) и интервалах нагрузки (m) для двухдиапазонных весов приведены в таблице 3.
| Обозначение модификаций весов М2400 Р03 PLxxxx-M | W, | Диапазоны взвешивания, Wi, кг | е, d, e=d, г | Интервалы нагрузки, m, кг | mpe, при первичной * поверке , г | n |
| ..^1000-М ..^2020-М ,.^2062-М | WI | От Min1 = 0,01 до Max1 = 1,5 | 0,5 | От 0,01 до 0,25 включ. Св. 0,25 до 1 включ. Св. 1,0 до 1,5 включ. | ± 0,25 ± 0,5 ± 0,75 | 3000 |
| WII | От Min2 = 0,02 до Max2 = 3,0 | 1 | От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. | ± 0,5 ± 1,0 ± 1,5 | 3000 | |
| ,.^2020-М ,.^2062-М | WI | От Min1 = 0,02 до Max1 = 3,0 | 1 | От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. | ± 0,5 ± 1,0 ± 1,5 | 3000 |
| WII | От Min2 = 0,04 до Max2 = 6,0 | 2 | От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. | ± 1 ± 2 ± 3 | 3000 | |
| ,.^2020-М ,.^2062-М ,.^3020-М | WI | От Min1 = 0,04 до Max1 = 6,0 | 2 | От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. | ± 1 ± 2 ± 3 | 3000 |
| WII | От Min2 = 0,1 до Max2 = 15,0 | 5 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. | ± 2,5 ± 5 ± 7,5 | 3000 | |
| ,.^2062-М ,.^3020-М ,.^4026-М | WI | От Min1 = 0,1 до Max1 = 15,0 | 5 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. | ± 1 ± 2 ± 3 | 3000 |
| WII | От Min2 = 0,2 до Max2 = 30,0 | 10 | От 0,2 до 5 включ. Св. 5 до 20 включ. Св. 20 до 30 включ. | ± 5 ± 10 ± 15 | 3000 | |
| ,.^4020-М ,.^5020-М | WI | От Min1 = 0,2 до Max1 = 50,0 | 10 | От 0,2 до 5 включ. Св. 5 до 20 включ. Св. 20 до 50 включ. | ± 5 ± 10 ± 15 | 3000 |
| WII | От Min2 = 0,4 до Max2 = 60,0 | 20 | От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. | ± 10 ± 20 ± 30 | 3000 | |
| ,.^5020-М | WI | От Min1 = 0,4 до Max1 = 60,0 | 20 | От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. | ± 10 ± 20 ± 30 | 3000 |
| WII | От Min2 = 1,0 до Max2 = 150 | 50 | От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 150 включ. | ± 25 ± 50 ± 75 | 3000 | |
| ,.^6000-М ,.^6002-М | WI | От Min1 = 2,0 до Max1 = 300 | 100 | От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 300 включ. | ± 50 ± 100 ± 150 | 3000 |
| WII | От Min2 = 4,0 до Max2 = 600 | 200 | От 4 до 100 включ. Св. 100 до 400 включ. Св. 400 до 600 включ. | ± 100 ± 200 ± 300 | 3000 |
| ,.^6002-М ,.^7000-М ,.^7005-М ,.^7010-М ,.^7015-М | WI | От Min1 = 4,0 до Max1 = 600 | 200 | От 4 до 100 включ. Св. 100 до 400 включ. Св. 400 до 600 включ. | ± 100 ± 200 ± 300 | 3000 |
| WII | От Min2 = 10 до Max2 = 1500 | 500 | От 10 до 250 включ. Св. 250 до 1000 включ. Св. 1000 до 1500 включ. | ± 250 ± 500 ± 750 | 3000 | |
| ...РШ000-М _РИ9000-М ...РШ010-М | WI | От Min1 = 10 до Max1 = 1500 | 500 | От 10 до 250 включ. Св. 250 до 1000 включ. Св. 1000 до 1500 включ. | ± 250 ± 500 ± 750 | 3000 |
| WII | От Min2 = 20 до Max2 = 3000 | 1000 | От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 3000 включ. | ± 500 ± 1000 ± 1500 | 3000 | |
| * - пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. | ||||||
Основные технические характеристики весов указаны в таблице 4.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значения |
| Условия эксплуатации: | |
| - предельные значения температуры, °С - относительная влажность воздуха при 35 °С (без конденсации), %, не более | Минус 10, + 40 80 |
| Параметры электропитания: 1. Электропитание от сети переменного тока: - напряжением, В - частотой, Гц 2. Электропитание от сети аккумуляторной батареи, В 3. Электропитание от сети постоянного тока, В | От 110 до 230 От 50 до 60 2 - 10 12 - 24 |
| Средняя наработка до отказа при средней загрузке весов 8 часов в сутки, ч | 2000 |
| Средний срок службы, лет | 8 |
Габаритные размеры и масса весоизмерительного устройства представлены в таблице 5.
Таблица 5 - Габаритные размеры и масса весоизмерительного устройства
| Обозначение весоизмерительного устройства | Г абаритные размеры (ДхШхВ), мм, не более | Масса, кг |
| PL1000 | 250x170х80 | 3,9 |
| PL2020 | 250x300х75 | 6,6 |
| PL2062 | 250x300х83 | 7,4 |
| PL3020 | 290х390х85 | 10,0 |
| PL4020 | 400х550х158 | 20,0 |
| PL4026 | 400x600х120 | 21,6 |
| PL5020 | 500х600х127 | 24,0 |
| PL6000 | 600x850х30 | 45,0 |
| PL6002 | 900х1000х76 | 48,0 |
| PL7000, PL7005 | 1250x1500х85 | 43,0 |
| PL7010, PL7015 | 1500x1500х85 | 43,0 |
| PU8000 | 845x1254х95 | 43,5 |
| PU9010 | 1010x1248х95 | 45,7 |
| PU9010 | 1230x1248х95 | 48,6 |
наносится в виде наклейки или фотохимическим способом на маркировочную табличку, закрепленную на корпусе индикатора весов, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность поставки весов приведена в таблице 6.
Таблица 6 - Комплектность поставки весов
| Наименование | Обозначение | Количество |
| Индикатор | М2400 | 1 шт. |
| Весоизмерительное устройство | PLxxxx | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| По дополнительному заказу комплектуются различными кронштейнами для крепления весов | ||
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
- рабочие эталоны 4-го разряда по Приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» - гири класса точности М1 по ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов Е1, Е2, F1; F2, М1, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки для весов наносится в соответствии со схемой пломбировки (рисунок 2).
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация изготовителя
