Номер в госреестре | 75642-19 |
Наименование СИ | Анализаторы спектра |
Обозначение типа СИ | GSP-79330A, GSP-79300B |
Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
Год регистрации | 2019 |
Срок свидетельства | 26.07.2029 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы спектра GSP-79330A, GSP-79300B (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик (АЧХ) четырехполюсников. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Модели анализаторов отличаются верхней границей диапазона рабочих частот.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из крепежных винтов на задней панели.

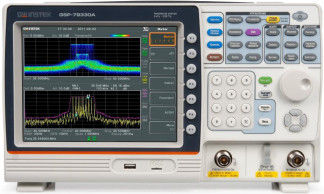

Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунках 1 - 2. Вид задней панели и место пломбировки от несанкционированного доступа представлены на рисунке 3.
Программное обеспечение (ПО) предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение не влияет на метрологические характеристики анализаторов. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Firmware |
Номер версии (идентификационный номер ПО) | не ниже 1.0.0.0 |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики анализаторов
Наименование характеристик | Значения характеристик |
1 | 2 |
Диапазон рабочих частот, Гц, для модели: - GSP-79300B - GSP-79330A | от 9103 до 3 109 от 9103 до 3,25 • 109 |
Номинальное значение частоты опорного генератора, МГц | 10 |
Пределы допускаемой основной относительной погрешности частоты опорного генератора | ±(1,0210-6+110-6N), где N - количество лет после выпуска из производства или подстройки |
Пределы относительной температурной нестабильности частоты опорного генератора в рабочих условиях применения | ±0,03 10^ |
Разрешение по частоте в режиме измерения частоты, Г ц | 1; 10; 100; 1000 |
Диапазон установки полос пропускания фильтра ПЧ по уровню -3 дБ, Г ц | от 1 до 1-106 (с шагом 1-3-10) |
Полоса пропускания фильтров электромагнитной совместимости (ЭМС) по уровню -6 дБ, Г ц | 200; 9103; 1,2105; 1106 |
Пределы допускаемой относительной погрешности установки полос пропускания фильтров ПЧ и ЭМС, % - при полосе пропускания < 1 МГ ц - при полосе пропускания = 1 МГ ц | ±5 ±8 |
Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц | ±(50+5t)f +0,1^пч/эмс+к), где 50 - относительная погрешность частоты опорного генератора 5t - относительная температурная нестабильность частоты опорного генератора f - измеренное значение частоты, Гц Fm/эмс - полоса пропускания фильтров ПЧ и ЭМС, Гц к - разрешение по частоте, Г ц |
Диапазон установки полосы пропускания видеофильтра (Рвф) по уровню -3 дБ, Гц | от 1 до 1-106 (с шагом 1-3-10) |
Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц 1), не более - при отстройке на 10 кГц - при отстройке на 100 кГц (при Fпч/эмс = 1 кГц, Fвф = 10 Гц, усреднение > 40) | -86 -95 |
1) Здесь и далее дБн - уровень мощности в дБ относительно уровня несущей частоты |
1 | 2 |
Диапазон измерений уровня сигнала, дБм 1) - в диапазоне частот от 100 кГц до 1 МГ ц - в диапазоне частот св. 1 МГ ц до 10 МГ ц - в диапазоне частот св. 10 МГ ц до Бвп 2) | от уровня собственных шумов до +18 от уровня собственных шумов до +21 от уровня собственных шумов до +30 |
Средний уровень собственных шумов, дБм, не более 3) - с выключенным предусилителем, при следующих условиях: аттенюатор 0 дБ, Бпч/эмс = 10 Гц, Бвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение > 40, в диапазонах частот: от 9 кГц до 100 кГц св. 100 кГц до 1 МГц св. 1 МГц до 2,7 ГГц св. 2,7 ГГц до Бвп | -93 -90-3 • (f/100) -112 -106 |
- с включенным предусилителем, при следующих условиях: аттенюатор 0 дБ, Бпч/эмс = 10 Гц, Бвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение > 40, в диапазонах частот: св. 100 кГц до 1 МГц св. 1 МГц до 10 МГц св. 10 МГц до Бвп | -108-2(f/100) -134 6 -134+3 (f/106) где f - частота, на которой измеряется уровень, кГ ц |
Пределы допускаемой абсолютной погрешности измерения уровня сигнала, дБ (при нормальных условиях применения) - на опорной частоте 160 МГц, на опорном уровне, при следующих условиях: Бпч/эмс = 10 кГц, Бвф =1 кГц; полоса обзора 100 кГц; шкала логарифмическая, 1 дБ/дел; предусилитель выключен; опорный уровень 0 дБм; аттенюатор 10 дБ; пиковый детектор включен; усреднение > 40 | ±0,6 |
- на опорной частоте 160 МГц, на опорном уровне, при следующих условиях: Бпч/эмс = 10 кГц, Бвф =1 кГц; полоса обзора 100 кГц; шкала логарифмическая, 1 дБ/дел; предусилитель включен; опорный уровень -30 дБм; аттенюатор 0 дБ; пиковый детектор включен; усреднение > 40 | ±0,6 |
- в диапазоне частот от 1 МГц до Бвп, при следующих условиях: Бпч/эмс = 10 кГц, Бвф = 1 кГц; предусилитель выключен; уровень сигнала на входе от 0 до -50 дБм; опорный уровень от 0 до -50 дБм; аттенюатор 10 дБ; усреднение > 40 | ±1,5 |
1) Здесь и далее дБм - уровень мощности в дБ относительно 1 мВт 2) Здесь и далее Бвп - значение верхнего предела диапазона рабочих частот, в зависимости от модели анализатора, ГГц 3) Средний уровень собственных шумов не включает случайные дискретные составляющие |
1 | 2 |
Неравномерность АЧХ относительно уровня на частоте 160 МГц, дБ (при нормальных условиях применения) при следующих условиях: предусилитель выключен; аттенюатор 10 дБ, в диапазонах частот: - от 100 кГц до 2 ГГц - св. 2 ГГц до Fвп при следующих условиях: предусилитель включен; аттенюатор 0 дБ, в диапазонах частот: - от 1 МГц до 2 ГГц - св. 2 ГГц до Fвп | ±0,5 ±0,7 ±0,6 ±0,8 |
Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения полос пропускания фильтра ПЧ относительно полосы пропускания 10 кГц, дБ | ±0,25 |
Диапазон ослаблений внутреннего аттенюатора, дБ | от 0 до 50 |
Шаг перестройки ослаблений внутреннего аттенюатора, дБ | 1 |
Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения аттенюатора, дБ - при значении ослабления до 45 дБ включ. - при значении ослабления св. 45 дБ | ±0,3 ±0,4 |
Относительный уровень гармонических искажений, дБн, не более (при уровне сигнала на смесителе -30 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе) - при частоте несущей от 10 МГц до 775 МГц не включ. - при частоте несущей от 775 МГц включ. до 1,625 ГГц | -35 -60 |
Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI), дБм, не менее (в диапазоне частот от 300 МГц до Fвп, при уровне сигнала на смесителе -30 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе) | +1 |
Следящий генератор (опция) | |
Диапазон частот следящего генератора, Гц | от 110 до Fвп |
Диапазон установки уровня следящего генератора, дБм | от -50 до 0 |
Пределы допускаемой абсолютной погрешности установки уровня -10 дБм на частоте 160 МГц, дБ (при нормальных условиях применения) | ±0,5 |
Неравномерность АЧХ относительно опорной частоты 160 МГц, дБ (нормируется в диапазоне частот от 200 кГц до Fвп) | ±2 |
Пределы допускаемой абсолютной погрешности установки уровня сигнала из-за переключения аттенюатора следящего генератора относительно опорного уровня -10 дБм, дБ (нормируется в диапазоне установки уровня от -40 до 0 дБм) | ±1 |
Таблица 3 - Основные технические характеристики анализаторов
Наименование характеристик | Значения характеристик |
1 | 2 |
Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом | 50 |
Типы разъемов входа анализатора и выхода следящего генератора | N-тип «розетка» |
Напряжение питания от сети переменного тока частотой от 45 до 65 Гц, В | от 100 до 240 |
1 | 2 |
Потребляемая мощность, Вт, не более | 65 |
Масса, кг, не более | 4,5 |
Габаритные размеры, мм, не более (ширинахвысотахглубина) | 350x210x100 |
Нормальные условия применения - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +20 до +30 80 |
Рабочие условия применения - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +5 до +40 80 |
наносится на переднюю панель анализаторов в виде наклейки и типографским способом на титульный лист технической документации.
приведена в таблице 4.
Таблица 4
Наименование | Обозначение | Количество, шт. |
Кабель питания | - | 1 |
Руководство по эксплуатации | - | 1 |
Методика поверки | ПР-05-2019МП | 1 |
осуществляется по документу ПР-05-2019МП «Анализаторы спектра GSP-79330A, GSP-79300B. Методика поверки», утвержденному АО «ПриСТ» 29 января 2019 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 9640A-LPNX (регистрационный номер в Федеральном информационном фонде (регистрационный номер) № 55872-13);
- частотомер универсальный CNT-90 с опцией 19/90 (регистрационный номер 70888-18);
- генератор сигналов N5181A (регистрационный номер 37154-08);
- ваттметр поглощаемой мощности СВЧ NRP-Z56 (регистрационный номер 43642-10). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам спектра GSP-79330A, GSP-79300B
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя «Good Will Instrument Co., Ltd.»
