Газоанализаторы АС32е модификаций АС32е, АС32е/СКН3 (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3) в атмосферном воздухе и воздухе рабочей зоны для оксида азота (NO).
Карточка СИ
Номер в госреестре 75643-19
Наименование СИ Газоанализаторы
Обозначение типа СИ AC32е модификаций AC32е
Изготовитель «ENVEA», Франция
Год регистрации 2019
Срок свидетельства 26.07.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы АС32е модификаций АС32е, АС32е/СКН3 (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3) в атмосферном воздухе и воздухе рабочей зоны для оксида азота (NO).

Описание

Принцип действия газоанализаторов - хемилюминесцентный (в газовой фазе). Метод основан на измерении интенсивности излучения при хемилюминесцентной реакции, возникающей между молекулами NO и озона. Г азоанализатор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO путем обработки нескольких сигналов от ФЭУ. Затем переключением клапанов поток газовой пробы направляется в обогреваемый молибденовый конвертер, где NO2 превращается в NO. После этого газоанализатор измеряет общее содержание NOx в пробе. Встроенный микропроцессор вычисляет разность между NOx и NO и выдает содержание NO2. Все три значения запоминаются, в результате чего прибор может регистрировать как мгновенные, так и усредненные значения компонентов.

Газоанализаторы представляют собой стационарные многоканальные приборы непрерывного действия.

Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.

На лицевой панели газоанализатора расположен цветной сенсорный жидкокристаллический дисплей кнопка включения и USB разъем; на задней панели - штуцеры для подачи анализируемой пробы, нулевого и градуировочного газов, а также клеммы для электрических подключений (питание, выходные сигналы и др.).

Способ отбора пробы - принудительный, за счет внешнего побудителя расхода.

Газоанализаторы выпускаются в двух модификациях:

-    АС32е без блока конвертера CNH3 - для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx);

-    АС32е/СКН3 с блоком конвертера CNH3 - для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака

(NH3).

Обе модификации могут иметь диапазон измерений измерительного канала оксида азота (NO) до 1000 млрд-1, для контроля ПДК атмосферного воздуха, либо до 10 млн-1, для контроля ПДК воздуха рабочей зоны.

Принцип действия конвертера CNH3 заключается в следующем: анализируемая газовая проба подается на вход конвертера и делится на два потока:

-    первый поток проходит через блок, где происходит восстановление NO2 до NO, далее эта газовая смесь попадает на вход газоанализатора АС32е/СКН3 и происходит измерение содержания NOx;

-    второй поток проходит через блок, где при температуре 980 □ (происходит окисление аммиака до оксида азота, далее смесь попадает на вход газоанализатора и происходит измерение содержания суммы оксидов азота и аммиака NOy. Содержание аммиака рассчитывается как разность NOy и NOx.

Анализируемая газовая проба может поступать на вход газоанализатора, минуя конвертер. В этом случае осуществляется измерение содержания оксида азота (NO), суммы оксидов (NOx) и разности между ними, соответствующей содержанию диоксида азота (NO2).

На дисплей газоанализатора может выводиться следующая измерительная информация:

-    содержание в пробе NO/ NO2/NOx;

-    содержание в пробе NO/ NO2/NOx/ NОy/NHз.

Результаты измерений выводятся:

-    на жидкокристаллический дисплей, расположенный на передней панели;

-    на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;

-    на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.

Газоанализаторы могут выпускаться и без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi.

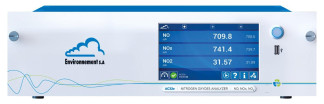

Общий вид газоанализаторов представлен на рисунках 1 - 3.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет функции:

-    расчет содержания определяемого компонента;

-    отображение результатов измерений на ЖКИ дисплее газоанализатора;

-    передачу результатов измерений по интерфейсу связи с компьютером;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль общих неисправностей (связь, конфигурация);

-    контроль архивации измерений;

-    отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;

-    контроль внешней связи Ethernet, USB, Wi-Fi.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014. Идентификационные данные ПО газоанализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО газоанализаторов

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АС32е

Номер версии (идентификационный номер) ПО

не ниже 1.0. g

Цифровой идентификатор ПО

-

2 и 3.

Таблица 2 - Основные метрологические характеристики газоанализаторов для диапазона измерений от 0 до 1000 млрд-1_

Опреде

ляемый

компо

нент

(измери

тельный

канал)

Диапазон

показаний,

млрд-1

Диапазон измерений

Пределы

допускаемой

основной

погрешности2)

объемной доли, млрд-1

Массовой

концентрации1^

мкг/м2

приведен-

ной3), (у), %

относительной (5), %

Оксид

азота

(NO)

от 0,00 до 1000

от 0,00 до 50,00 включ. св. 50,00 до 1000

от 0,00 до 60,00 включ. св. 60,00 до 1350

±15

±15

Диоксид азота (NO2), Сумма оксидов азота (NOx) в пересчете на NO2

от 0,00 до 1000

от 0,00 до 50,00 включ.

св. 50,00 до 1000

от 0,00 до 100,0 включ.

св. 100,0 до 2000

±15

±15

Аммиак

(NH3)

от 0,00 до 1000

от 0,00 до50,00 включ. св. 50,00 до 1000

от 0,00 до 40,00 включ. св. 40,00 до 800,0

±15

±15

Опреде

ляемый

компо

нент

Диапазон

показаний,

-1

млн

Диапазон измерений

Пределы допускаемой основной погрешности

объемной доли, млн-1

Массовой

концентрации1^

мг/м3

приведенной 2), (у), %

относительной (5), %

Оксида

азота

(NO)

от 0 до 10

от 0,00 до 4,00 включ. св. 4,00 до 10

от 0,00 до 5,00 включ. св. 5,00 до 12,5

± 15

± 15

1)    Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится в автоматическом режиме с использованием коэффициентов, равных для NO -1,25 (при 20 □ С 760 мм рт. ст.) в соответствии с требованиями ГОСТ 12.1.005-88.

2)    Приведенные к верхнему пределу диапазона измерений.

Таблица 4 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 0С в условиях эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 5, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности

±0,5

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

-    диапазон атмосферного давления, кПа

от +15 до +25 80

от 98 до 104,6

Пределы допускаемой относительной погрешности при контроле предельно-допустимой концентрации (ПДК) вредных веществ в атмосферном воздухе (в соответствии с требованиями приказа) 1), %

- по измерительному каналу объемной доли оксида азота: приведенной, в диапазоне от 0 до 50 млрд-1 включ. относительной, в диапазоне св. 50 до 1000 млрд-1

±25

±25

- по измерительному каналу объемной доли диоксида азота: приведенной, в диапазоне от 0 до 50 млрд-1 включ. относительной, в диапазоне св. 50 до 1000 млрд-1

±25

±25

- по измерительному каналу аммиака:

приведенной, в диапазоне от 0 до 50 млрд-1 включ. относительной, в диапазоне св. 50 до 1000 млрд-1

±25

±25

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности при контроле предельно-допустимой концентрации (ПДК) вредных веществ в воздухе рабочей зоны (в соответствии с требованиями приказа)2), %

- по измерительному каналу объемной доли оксида азота: приведенной, в диапазоне от 0 до 4 млн-1 включ. относительной, в диапазоне св. 4 до 10 млн-1

±25

±25

1)    Пределы допускаемой относительной погрешности при контроле предельнодопустимой концентрации (ПДК) вредных веществ в атмосферном воздухе рассчитаны с учетом нормированного значения пределов допускаемой основной и дополнительной погрешности в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г.

2)    Пределы допускаемой относительной погрешности при контроле предельнодопустимой концентрации (ПДК) вредных веществ в воздухе рабочей зоны с учетом нормированного значения пределов допускаемой основной и дополнительной погрешности в соответствии с Приказом Минздравсоцразвития РФ от 09.09.11. № 1034н ред. от 29.08.2014 г.

Таблица 5 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Время прогрева газоанализатора, мин, не более

60

Время установления показаний Т0,9, с, не более

300

Напряжение питания переменным током частотой (50±1) Гц, В

230±23

Потребляемая электрическая мощность, Вт, не более

560

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

25000

Средний срок службы, лет

10

Номинальная цена деления наименьшего разряда показаний (для объемной доли):

-    от 0,00 до 99,99 млрд-1

-    от 100,0 до 9999,9 млрд-1

-    от 0,00 до 9,99 млн-1

0,01 млрд-1 0,1 млрд-1 0,01 млн-1

Условия эксплуатации газоанализаторов:

о/'ч

- диапазон температуры окружающей среды, С

от +5 до +40

- относительная влажность окружающей среды, %

от 20 до 95

- диапазон атмосферного давления, кПа

от 84 до 106,7

Содержание неизмеряемых компонентов, млн-1, не более:

- метан (СН4)

1000

- озон (О3)

1

- оксид углерода (СО)

200

- диоксид углерода (СО2)

300

- диоксид серы (SO2)

10

- сероводород (H2S)

10

Габаритные размеры, мм, не более: измерительный блок:

- длина

606

- ширина

483

- высота

133

блок конвертера:

- длина

606

- ширина

483

- высота

133

Наименование характеристики

Значение

Масса, кг, не более:

- измерительный блок

15

- блок конвертера

8

Знак утверждения типа

наносится на табличку, расположенную на задней панели газоанализатора, и способом компьютерной графики на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность газоанализатора

Наименование

Обозначение

Количество

Газоанализатор АС32е модификаций

АС32е, АС32е/СЫН3 в составе:

для модификации АС32е:

- измерительный блок

АС32е

1 шт.

для модификации АС32е/СЫН3

- измерительный блок

АС32е

1 шт.

- блок конвертера

С№

1 шт.

Внешний побудитель расхода

-

1 шт.

Комплект запасных частей

-

1 комплект

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-242-2279-2019

1 экз.

Поверка

осуществляется по документу МП-242-2279-2019 «ГСИ. Газоанализаторы АС32е модификаций АС32е, АС32е/СКН3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 января 2019 г.

Основные средства поверки:

-    генератор нулевого воздуха ГНГ-01 (регистрационный номер в Федеральном информационном фонде 26765-15);

-    генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном информационном фонде 62151-15);

-    стандартные образцы состава газовые смеси в баллонах под давлением: NO/N2 (ГСО 10546-2014), NO2/N2 (ГСО 10546-2014), NH3/N2 (ГСО 10546-2014).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на газоанализатор, как указано на рисунке 1, в виде наклейки, или наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Минприроды России от № 425 от 07.12.2012 г Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.11. № 1034н Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

РД 52.04.186-89 Руководство по контролю загрязнения атмосферы

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

Техническая документация фирмы «Environnement S.A.», Франция
