Государственный реестр средств измерений

Расходомеры-счетчики электромагнитные NORDIS, 75645-19

75645-19
Расходомеры-счетчики электромагнитные NORDIS предназначены для измерений объемного расхода жидкости и объема жидкости в потоке.
Карточка СИ
Номер в госреестре 75645-19
Наименование СИ Расходомеры-счетчики электромагнитные
Обозначение типа СИ NORDIS
Изготовитель Общество с ограниченной ответственностью «Научно-производственное объединение «Наука»(ООО «НПО «Наука»), г. Чебоксары
Год регистрации 2019
Срок свидетельства 26.07.2029
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики электромагнитные NORDIS предназначены для измерений объемного расхода жидкости и объема жидкости в потоке.

Описание

Принцип действия расходомеров-счетчиков электромагнитных NORDIS основан на измерении электродвижущей силы, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведенное системой электромагнитных катушек электромагнитное поле, которая пропорциональна скорости потока. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода жидкости и объема жидкости в потоке.

Расходомеры-счетчики электромагнитные NORDIS состоят из первичного преобразователя расхода и вторичного преобразователя.

Первичный преобразователь расхода представляет собой отрезок трубы (патрубок) с фланцами. Внутренняя проточная часть патрубка выполнена из электроизолирующего немагнитного материала с отверстиями для электродов. Электроды обеспечивают измерение электродвижущей силы. Катушки индуктивности изолированы от окружающей среды и создают магнитное поле в потоке протекающей внутри патрубка жидкости.

Вторичный преобразователь состоит из измерительного и вычислительного блоков.

Измерительный блок обеспечивает преобразование измеренных величин, полученных с электродов, в значение объемного расхода жидкости и объема жидкости в потоке и передачу данных по частотно-импульсному, токовому и (или) цифровому каналам.

Вычислительный блок обрабатывает сигналы первичного преобразователя расхода, выполняет математическую обработку результатов измерений, обеспечивает ведение календарного (от почасового до помесячного) архива значений объема жидкости в потоке, прошедшего через первичный преобразователь, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомеров-счетчиков электромагнитных NORDIS параметров, результатов измерений и их вывод на устройство индикации (жидкокристаллический индикатор). Также в вычислительном блоке находятся кнопочный орган управления расходомеров-счетчиков электромагнитных NORDIS.

Расходомеры-счетчики электромагнитные NORDIS выпускаются в раздельном (Nordis-A) и моноблочном (Nordis-B) исполнениях.

Расходомеры-счетчики электромагнитные NORDIS исполнения Nordis-A состоят из первичного преобразователя расхода и конструктивно соединенного с ним вторичного преобразователя, в котором находится измерительный блок. Вычислительный блок при этом конструктивно вынесен в другой корпус и соединенен с измерительным блоком кабелями связи.

Расходомеры-счетчики электромагнитные NORDIS исполнения Nordis-В состоят из первичного преобразователя расхода и конструктивно соединенного с ним вторичного преобразователя, включающего в себя измерительный и вычислительный блоки.

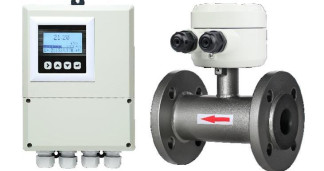

Общий вид расходомеров-счетчиков электромагнитных NORDIS представлен на рисунке 1.

Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных NORDIS исполнения Nordis-A осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенную через пломбировочные отверстия винтов, расположенных на вычислительном блоке вторичного преобразователя.

Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных NORDIS исполнения Nordis-B осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенную через пломбировочные отверстия на корпусе вторичного преобразователя расходомера-счетчика электромагнитного NORDIS.

Места пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных NORDIS представлено на рисунке 2.

Программное обеспечение

Программное обеспечение является встроенным. Программное обеспечение проводит ряд самодиагностических проверок после включения питания, а также осуществляет циклическую проверку целостности калибровочных коэффициентов во время работы расходомеров.

Все программное обеспечение расходомеров-счетчиков электромагнитных NORDIS является метрологически значимым.

Калибровочные коэффициенты хранятся в энергонезависимой памяти и не могут быть изменены через какой-либо интерфейс без вскрытия защитной крышки корпуса и переключения расходомера в режим программирования. Переход в режим программирования осуществляется путем нажатия комбинации кнопок и ввода пароля. Программное обеспечение расходомеров-счетчиков электромагнитных NORDIS и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НАУ Е 0002

Номер версии (идентификационный номер) ПО

ПО 0000002

Цифровой идентификатор ПО

053F1005

Технические характеристики

Метрологические и основные технические характеристики расходомеров-счетчиков электромагнитных NORDIS приведены в таблицах 2-5.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Номинальный диаметр

DN20

DN25

DN32

DN40

DN50

DN65

Наибольший объемный расход, м3/ч

8

12

20

32

50

84

Переходный объемный расход, м3/ч

0,6

0,9

1,5

2,3

3,6

6

Наименьший объемный расход, м3/ч

0,3

0,5

0,9

1,4

2,2

3,6

Пределы допускаемой основной относительной погрешности расходомеров-счетчиков электромагнитных NORDIS при измерении объемного расхода жидкости и объема жидкости в потоке в диапазоне расходов при использовании частотноимпульсного канала, %:

-    от Оп (включ.) до Онаиб

—    от Онаим до Оп

±0,5

±5,0

Пределы допускаемой относительной погрешности расходомеров-счетчиков электромагнитных NORDIS при измерении объемного расхода жидкости и объема жидкости в потоке в диапазоне расходов при использовании токового канала, %

-    от Оп (включ.) до Онаиб

—    от Онаим до Оп

±1,5

±6,0

Примечание:

3 3

Онаиб - наибольший объемный расход, м /ч; Оп - переходный объемный расход, м /ч;

3

Онаим - наименьший объемный расход, м /ч.

Наименование характеристики

Значение характеристики

Номинальный диаметр

DN80

DN100

DN150

DN200

DN250

DN300

Наибольший объемный расход, м3/ч

126

200

450

800

1240

1800

Переходный объемный расход, м3/ч

9

14

32

56

88

127

Наименьший объемный расход, м3/ч

5,6

8,5

20

34

54

76

Пределы допускаемой основной относительной погрешности расходомеров-счетчиков электромагнитных NORDIS при измерении объемного расхода и объема жидкости в потоке в диапазоне расходов при использовании частотно-импульсного канала, %:

-    от Оп (включ.) до Онаиб

—    от Онаим до Оп

±0,5

±5,0

Пределы допускаемой относительной погрешности расходомеров-счетчиков электромагнитных NORDIS при измерении объемного расхода жидкости в диапазоне расходов при использовании токового канала, %

-    от Оп (включ.) до Онаиб

-    от Онаим до Оп

±1,5

±6,0

Примечание:

3 3

Онаиб - наибольший объемный расход, м /ч; Оп - переходный объемный расход, м /ч; Онаим - наименьший объемный расход, м3/ч.

Таблица 4 - Г абаритные размеры и масса расходомеров-счетчиков электромагнитных NORDIS

Наименование характеристики

Значение характеристики

Номинальный диаметр

DN20

DN25

DN32

DN40

DN50

DN65

Габаритные размеры, мм, не более

-    длина

-    высота

-    ширина

200

315

105

200

315

115

200

315

140

200

315

150

200

320

160

200

350

185

Масса, кг, не более

6,5

6,8

7,1

7,6

9,9

10,6

Номинальный диаметр

DN80

DN100

DN150

DN200

DN250

DN300

Габаритные размеры, мм, не более

-    длина

-    высота

-    ширина

200

365

200

250

380

220

300

440

285

350

495

340

450

560

395

500

600

445

Масса, кг, не более

12,3

14,7

24,6

32,7

43,5

58

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значения

1

2

Измеряемая среда

вода и другие жидкости неагрессивные к компонентам расходомера-счетчика

Содержание свободного газа в измеряемой среде

не допускается

Диапазон температуры измеряемой среды, °С

от 0 до +150

Давление измеряемой среды, МПа, не более

4,0

Наименование характеристики

Значения

1

2

Удельная электропроводность измеряемой среды, См/м

от 0,001 до 10

Параметры выходных сигналов:

-    диапазон аналогового сигнала постоянного тока, мА

-    диапазон частотно-импульсного сигнала, Гц

-    цифровой выход

от 4 до 20 от 0 до 5000 RS485 с протоколом ModBus-RTU

Параметры электрического питания:

-    напряжение постоянного тока, В

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 22 до 26 от 187 до 242 от 49 до 51

Потребляемая мощность, Вт, не более

15

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность окружающей среды , %, не более

-    атмосферное давление, кПа

от -10 до +50 от 30 до 80 от 84 до 106,7

Средний срок службы, лет Средняя наработка на отказ, ч

12 75 000

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе первичного преобразователя расходомера-счетчика электромагнитного NORDIS в левый верхний угол методом, предусмотренным заводом-изготовителем, а также в центральную часть титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 6 - Комплектность расходомеров-счетчиков электромагнитных NORDIS

Наименование

Обозначение

Количество, шт.

Расходомер-счетчик электромагнитный

NORDIS

1 шт.

Руководство по эксплуатации

РСТМ.407112.003 РЭ

1 экз.

Паспорт

РСТМ.407112.003 ПС

1 экз.

Методика поверки

МП 0897-1-2018

по заказу

Комплект монтажных частей

РСТМ.407112.008

по заказу

Магнит

-

1 шт.

Поверка

осуществляется по документу МП 0897-1-2018 «Инструкция. ГСИ. Расходомеры-счетчики электромагнитные NORDIS. Методика поверки», утвержденному ФГУП «ВНИИР» 07.12.2018.

Основные средства поверки:

- рабочий эталон единиц объемного расхода жидкости и объема жидкости в потоке 2го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне расхода соответствующем диапазону расхода поверяемого расходомера. Пределы относительной погрешности рабочего эталона единиц объемного расхода жидкости и объема жидкости в потоке 2-го разряда должны быть меньше пределов относительной погрешности расходомера-счетчика электромагнитного NORDIS не менее чем в 3 раза.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт расходомеров-счетчиков электромагнитных NORDIS в виде оттиска поверительного клейма, а также на свинцовую (пластмассовую) пломбу, установленную в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

РСТМ.407112.003 ТУ Расходомеры-счетчики электромагнитные NORDIS. Технические условия
