Тепловычислители МИРТЕК-ТВ-142-РУ, 75653-19

Назначение

Тепловычислители МИРТЕК-ТВ-142-РУ (далее - тепловычислители) предназначены для измерений электрических сигналов от средств измерений расхода, объема, температуры, давления, преобразования результатов измерений в значения расхода, объема, температуры, избыточного давления и вычисления массы воды и тепловой энергии в закрытых и открытых водяных системах теплоснабжения, а также передачи результатов измерений и вычислений в системы более высокого уровня.

Описание

Принцип работы тепловычислителей состоит в измерении электрических сигналов от средств измерений расхода, объема, температуры, давления, преобразования результатов измерений в значения расхода, объема, температуры, давления и вычисления массы воды и тепловой энергии в закрытых и открытых водяных системах теплоснабжения.

Конструктивно тепловычислители состоят из корпуса с расположенными на лицевой панели показывающим устройством и кнопками управления, и клеммной крышки. Внутри корпуса тепловычислителя расположены печатные платы с установленными на них электронными компонентами. Под клеммной крышкой находятся электрические разъемы для подключения к тепловычислителю средств измерений расхода, температуры, давления, цепей проводных интерфейсов. В процессе эксплуатации, для ограничения доступа к электрическим разъемам, клеммная крышка пломбируется.

Тепловычислители имеют модификации МИРТЕК-ТВ-142-РУ^41, МИРТЕК-ТВ-142-РУ^42, МИРТЕК-ТВ-142-РУ^43, отличающиеся типом корпуса.

Тепловычислители имеют различные исполнения, отличающиеся количеством входов для подключения средств измерений (первичных преобразователей) расхода, температуры и избыточного давления, типами и количеством интерфейсов связи, набором дополнительных опций.

В качестве первичных преобразователей с тепловычислителями могут применяться:

-    расходомеры и счетчики с частотным или число-импульсным выходным сигналом;

-    термометры сопротивления по ГОСТ 6651-2009 с НСХ 100М, Pt100, 100П, Pt500, 500П;

-    преобразователи избыточного давления с токовым выходным сигналом 4 - 20 мА.

В зависимости от исполнения тепловычислители могут иметь:

-    оптический порт по ГОСТ IEC 61107-2011 (физический уровень);

-    до четырех отдельных гальванически развязанных с сетью дискретных выходов;

-    встроенный источник резервного питания (литиевая батарея), обеспечивающий работу тепловычислителя при отсутствии основного питания;

-    вход для подключения внешнего резервного источника питания;

-    встроенные элементы для контроля вскрытия клеммной крышки и корпуса тепловы-числителя (время и дата вскрытия фиксируются в журнале событий, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии);

-    до двух независимых интерфейсов, по которым результаты измерений и вычислений могут быть переданы в системы более высокого уровня, следующих типов: USB, RS-232, RS-485, радиоканал (частота 433, 868 или 2400 МГц), PLC-модем с FSK-модуляцией или OFDM-модуляцией, GSM/GPRS, Ethernet, WiFi, LTE.

Тепловычислители обеспечивают:

-    вычисление тепловой энергии в соответствии с уравнениями измерений по МИ 2412-97 (количество систем, где проводятся измерения тепловой энергии от 1 до 4);

-    преобразование сигналов от первичных преобразователей и вычисление объема, массы, объемного и массового расходов, температуры и разности температур, избыточного давления;

-    измерение календарного времени;

-    архивирование часовых (1536 часов), суточных (370 суток) и месячных (48 месяцев) значений измеренных параметров, а также среднечасовых и среднесуточных значений температуры, разности температур, избыточного давления;

-    ввод настроечных параметров;

-    отображение текущих, архивных и настроечных параметров;

-    ведение журнала событий с фиксацией времени и даты возникновения события;

-    сохранение данных при перерывах электропитания;

-    защиту данных от несанкционированного изменения.

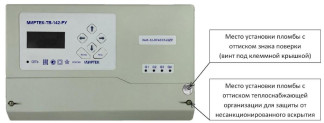

Фотографии общего вида тепловычислителей, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1-3.

Рисунок 3 - Общий вид тепловычислителя модификации МИРТЕК-ТВ-142-РУ^43

Программное обеспечение

По структуре программное обеспечение (ПО) тепловычислителей разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО и записывается в тепло-вычислители при их производстве. Вычисление цифрового идентификатора ПО производится для метрологически значимой части ПО.

ПО тепловычислителей предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, вычислений расхода и количества воды, тепловой энергии, индикации результатов измерений на показывающем устройстве, выбора параметров, сохранения результатов измерений и выбранных параметров в архивах, формирования выходных сигналов, проведения диагностики тепловычислителей.

В тепловычислителях обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи системы пломб и паролей.

Таблица 1 - Идентификационные данные программного обеспечения тепловычислителей

Цифровой идентификатор программного обеспечения индицируется на показывающем устройстве тепловычислителя, также его можно считать по любому из имеющихся интерфейсов.

Защита ПО тепловычислителей от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносят на панель тепловычислителя офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность тепловычислителей МИРТЕК-ТВ-142-РУ приведена в таблице 4.

Таблица 4 - Комплектность тепловычислителей МИРТЕК-ТВ-142-РУ

Поверка

осуществляется по документу МП 208-010-2019 «ГСИ. Тепловычислители МИРТЕК-ТВ-142-РУ. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.04.2019 г.

Основные средства поверки:

-    калибратор многофункциональный портативный Метран 510-ПКМ (регистрационный номер 26044-07), диапазон токов от 0 до 25 мА, основная погрешность не более 3 мкА;

-    генератор сигналов специальной формы AFG-72125 (регистрационный номер 53065-13), диапазон от 0,1 Гц до 25 МГц, погрешность установки частоты не более 20-10-6;

-    частотомер универсальный CNT-90 (регистрационный номер 70888-18), диапазон измерений частоты от 0,001 Гц до 300 МГц, относительная погрешность измерений не более 2,5^ 10-4 %;

-    измеритель температуры многоканальный прецизионный МИТ8.10М (регистрационный номер 19736-11), диапазон измерений от -200 до 500 °С, абсолютная погрешности при измерении температуры не более (0,004+10-5-t);

-    магазин сопротивлений ПрофКип Р4834-М1 (регистрационный номер 52064-12), диапазон измерений от 0,01 до 11111,1 Ом, класс точности 0,02/(2,5-10" ).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования МИРТ.400800.001ТУ Тепловычислители МИРТЕК-ТВ-142-РУ. Технические условия
