| Номер в госреестре | 75656-19 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | "Счетприбор СЗС" |
| Изготовитель | Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»), г. Орел |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности «Счетприбор» СЗС (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания в воздухе горючих газов (природного газа по ГОСТ 5542-2014 или сжиженного газа по ГОСТ 20448-90) и/или оксида углерода (СО по ГОСТ 12.1.005-88), и выдачи сигнализации о превышении установленных пороговых значений содержания контролируемых компонентов.
Принцип действия сигнализаторов - термохимический для определения горючих газов и электрохимический для определения оксида углерода.
Сигнализаторы представляют собой стационарные приборы непрерывного действия с электропитанием от однофазной сети переменного тока.
В зависимости от вида определяемых компонентов изготавливаются следующие модификации сигнализаторов:
СЗС-1 - с контролем содержания в воздухе горючих газов по одному каналу;
СЗС-2 - с контролем содержания в воздухе оксида углерода по одному каналу;
СЗС-З - с контролем содержания в воздухе одновременно горючих газов и оксида углерода по двум каналам.
Способ отбора пробы - диффузионный через отверстия в корпусе сигнализатора.
Сигнализаторы состоят из пластмассового корпуса с расположенными внутри сенсорами, электронной платой управления и звуковым излучателем.
На лицевой панели корпуса сигнализатора расположены:
- светодиодный индикатор включения электропитания зеленого цвета;
- светодиодный индикатор аварийной сигнализации красного цвета;
- светодиодный индикатор состояния сигнализатора желтого цвета;
- кнопка «Тест» для проверки работоспособности сигнализатора.
Сигнализаторы могут работать как отдельно, так и совместно с клапанами запорными газовыми КЗГ СПЭФ.306557.039 ТУ (далее - клапан), либо с аналогичными клапанами других производителей, поставляемыми по отдельному заказу, для прерывания газоснабжения при превышении установленных пороговых значений содержания контролируемых газов.
Подключение клапана производится с помощью клеммной колодки на крышке сигнализатора, либо по предустановленному кабелю, входящему в комплект поставки.
При превышении установленных пороговых значений содержания контролируемых компонентов в воздухе происходит срабатывание сигнализатора: включается звуковая и световая красного цвета сигнализация, выдается во внешние цепи электрический управляющий импульс для закрытия газового клапана.
После снижения концентрации контролируемого газа ниже порога срабатывания происходит автоматическое отключение звуковой и световой сигнализации и возврат сигнализатора в рабочее положение контроля загазованности.
Сигнализаторы СЗС могут использоваться в составе автоматизированных систем контроля загазованности.
Общий вид сигнализаторов приведен на рисунке 1, модификации и схема пломбирования - на рисунке 2.

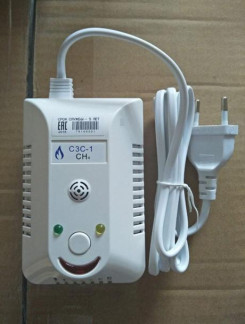

Рисунок 1 - Общий вид сигнализаторов «Счетприбор» СЗС
Сигнализаторы имеют встроенное программное обеспечение (ПО).
Метрологические характеристики сигнализаторов нормированы с учётом влияния программного обеспечения.
Конструкция исключает возможность несанкционированного влияния на встроенное ПО сигнализатора и измерительную информацию. Уровень защиты встроенного ПО сигнализатора от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО сигнализатора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СПЭФ.413216.001 ПО |
| Номер версии (идентификационный номер) ПО не ниже | 0.1 |
| Цифровой идентификатор ПО | _* |
| Алгоритм вычисления цифрового идентификатора ПО | _* |
| * Данные недоступны, так как встроенное ПО не может быть модифицировано, переустановлено или прочитано через какой-либо интерфейс после первичной загрузки изготовителем | |
Таблица 2 - Метрологические характеристики
| Значение | ||
| Наименование характеристики | канал горючего газа (по метану) | канал оксида углерода |
| Пороги срабатывания сигнализации: - объемная доля, % | 0,44 | |
| - мг/м3 | - | 100 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации: - объемная доля, % | 0,22 | |
| - мг/м3 | - | 50 |
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение | |
| канал горючего газа (по метану) | канал оксида углерода | |
| Время прогрева сигнализатора, с, не более | 180 | |
| Время срабатывания сигнализации, с, не более | 15 | 90 |
| Диапазон амплитуды импульсного управляющего сигнала на закрытие клапана, В | от 9 до 15 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А, не более | 3 |
| Г абаритные размеры (ДлинахШиринахВысота) (без соединительных кабелей) мм, не более | 115x72x45 |
| Длина сетевого шнура, мм, не менее | 1000 |
| Масса, кг, не более | 0,3 |
| Рабочие условия эксплуатации: - напряжение питания переменного тока, В - частота питания, Гц - диапазон температуры окружающей среды, ° С - относительная влажность воздуха без конденсации, %, не более - диапазон атмосферного давления, кПа | 230±23 50±0,1 от -10 до +50 90 от 84 до 106,7 |
| Степень защиты сигнализаторов по ГОСТ 14254-2015 | IP 40 |
| Средний полный срок службы сигнализаторов, лет | 5 |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Уровень звукового давления, создаваемого аварийной сигнализацией, на расстоянии 1 м от лицевой панели сигнализатора по оси звукового излучателя, дБ, не менее | 85 |
Таблица 5 - Комплектность сигнализатора
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности «Счетприбор» СЗС (с кабелем питания и подвесной планкой)1) | СПЭФ.413216.001 | 1 шт. |
| Клапан запорный КЗГ 2) | СПЭФ.306557.039 | 1 шт. |
| Кабель монтажный 2) | СПЭФ.685553.024 | 1 шт. |
| Коробка индивидуальная | - | 1 шт. |
| Руководство по эксплуатации | СПЭФ.413216.001 РЭ | 1 экз. |
| Методика поверки | СПЭФ.413216.001 МП | 1 экз. |
| 1) Модификация сигнализатора определяется договором на поставку. 2) По заказу. | ||
Поверкаосуществляется по документу СПЭФ.413216.001 | МП «Сигнализаторы | загазованности |
«Счетприбор» СЗС. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 08 апреля 2019 г.
Основные средства поверки:
- поверочные газовые смеси ГСО-ПГС состава метан-воздух (ГСО 10653-2015) и состава оксид углерода-воздух (ГСО 10653-2015) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на наклейку на сигнализатор в месте, указанном на рисунке 2 и в руководство по эксплуатации и/или на бланк свидетельства о поверке сигнализатора.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2664 от 14.12.2018 г. Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещений. Часть 1. Общие технические требования и методы испытаний
ТУ СПЭФ.413216.001-2018 Сигнализаторы загазованности «Счетприбор» СЗС. Технические условия
| Зарегистрировано поверок | 84430 |
| Поверителей | 46 |
| Актуальность данных | 17.09.2024 |
