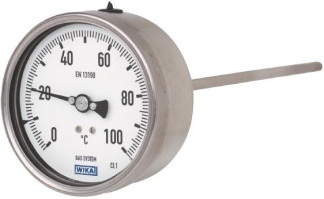

Термометры манометрические 73, 74, 75, TG73, TG74, TGS73, TGS74, TGT73, 75667-19

Серия 73, TG73, TGS73

Серия 74, TG74, TGS74

Серия 75

Цена

Пределы допускаемой

Диапазон

Диапазон

Диапазон

Диапазон

Диапазон

Диапазон

деления

абсолютной погрешности, °С

показаний

измерений

показаний

измерений

показаний

измерений

шкалы,

°с 1

без СУ 2

с СУ (1) (3),

температуры,

о С (2)

ы

р

у) т (2 а(

рС

ео

п

м

е

т

температуры,

оС (2)

температуры,

оС (2)

температуры,

оС (2)

температуры,

оС (2)

^сигнал

от -80 до +60

от -60 до +40

-

-

-

-

2,0

±2,0

±3,0

от -60 до +40

от -50 до +30

-

-

-

-

1,0

±1,0

±1,5

от -40 до +60

от -30 до +50

-

-

-

-

1,0

±1,0

±1,5

от -30 до +50

от -20 до +40

от -30 до +50

от -20 до +40

-

-

1,0

±1,0; ±2,0 3

±1,5; ±3,0 (4)

от -20 до +60

от -10 до +50

-

-

-

-

1,0

±1,0

±1,5

от -20 до +80

от -10 до +70

-

-

-

-

1,0

±1,0

±1,5

-

-

от -20 до +100

от 0 до +80

-

-

1,0

±1,0

±3,0

от 0 до +60

от +10 до +50

-

-

-

-

1,0

±1,0

±1,5

от 0 до +80

от +10 до +70

-

-

-

-

1,0

±1,0

±1,5

от 0 до +100

от +10 до +90

-

-

-

-

1(5,)0

±5,0

±1,5

от 0 до +120

от +10 до +110

от 0 до +120

от +20 до +100

-

-

1,0 (5); 2,0

±1,0 f>; ±2,0

±3,0

от 0 до +160

от +20 до +140

от 0 до +160

от +20 до +100

-

-

1,0 4; 2,0

±1,0 (5); ±2,0

±3,0

от 0 до +200

от +20 до +180

-

-

-

-

2,0

±2,0

±3,0

от 0 до +250

от +30 до +220

-

-

-

-

5,0

±2,5

±3,75

от 0 до +300

от +30 до +270

-

-

-

-

5,0

±5,0

±7,5

от 0 до +400

от +50 до +350

-

-

-

-

5,0

±5,0

±7,5

от 0 до +500

от +50 до +450

-

-

-

-

5,0

±5,0

±7,5

от 0 до +600

от +100 до +500

-

-

-

-

10,0

±10,0

±15,0

от 0 до +700

от +100 до +600

-

-

-

-

10,0

±10,0

±15,0

-

-

-

-

от +50 до +600

от +150 до +500

10,0

±10,0

-

-

-

-

-

от +50 до +650

от +150 до +550

10,0

±10,0

-

Наименование характеристики

Диапазон

Диапазон

Цена деления

Пределы допускаемой

показаний

(1)

измерений

(1)

шкалы, °С (1)

абсолютной погрешности, °С (2) (3)

температуры, °С ^ ;

температуры, °С ^ ;

от -80 до +60

от -60 до +40

2

±2,0

от -60 до +40

от -50 до +30

1

±1,0

от -40 до +60

от -30 до +50

1

±1,0

от -30 до +50

от -20 до +40

1

±1,0

от -20 до +60

от -10 до +50

1

±1,0

от -20 до +80

от -10 до +70

1

±1,0

от 0 до +60

от +10 до +50

1

±1,0

от 0 до +80

от +10 до +70

1

±1,0

от 0 до +100

от +10 до +90

1

±1,0

от 0 до +120

от +10 до +110

2

±2,0

от 0 до +160

от +20 до +140

2

±2,0

от 0 до +200

от +20 до +180

2

±2,0

от 0 до +250

от +30 до +220

5

±2,5

от 0 до +300

от +30 до +270

5

±5,0

от 0до +400

от +50 до +350

5

±5,0

от 0 до +500

от +50 до +450

5

±5,0

от 0 до +600

от +100 до +500

10

±10,0

от 0 до +700

от +100 до +600

10

±10,0

Примечание:

^ ’ по специальному заказу допускается изготовление

термометров, имеющих другие

промежуточные диапазоны показаний температуры, диапазоны измерений и цену деления, не

указанные в таблице. При этом цена деления и пределы допускаемой абсолютной погрешности

для такого промежуточного диапазона соответствуют цене деления и пределам допускаемой

абсолютной погрешности для наиболее близкого к нему диапазона, указанного в таблице;

(2) пределы допускаемой основной приведенной погрешности выходного сигнала составляют

±1,2 % (от диапазона измерений температуры);

пределы допускаемой дополнительной

приведенной

погрешности выходного сигнала,

вызванной изменением температуры эксплуатации от

нормальных условий на 10 °С

составляют ±0,3 % (о

т диапазона измерений температуры).

Наименование

характеристики

Значение характеристики

Серия 73, TG73, TGS73

Серия 74, TG74, TGS74

Серия 75

Серия TGT73

Пределы допускаемой абсолютной погрешности срабатывания сигнализирующих устройств, °С

Приведены в таблице 1(Дсигнал)

-

-

Максимальное напряжение внешних коммутируемых цепей (1):

-    переменного тока, В

-    постоянного тока, В

10; 16; 24; 30; 48; 110; 220; 230; 250

16; 24; 30; 48; 110; 220; 250

-

-

Наименование

характеристики

Значение характеристики

Серия 73, TG73, TGS73

Серия 74, TG74, TGS74

Серия 75

Серия TGT73

Выходной сигнал

-    силы постоянного тока, мА

-    напряжения постоянного тока, В

-

-

от 4 до 20 от 0 до 10

Показатель тепловой инерции, с, не более

40

55

50

40

Диаметр погружаемой части, мм (2)

6; 8; 10; 12; 13; 14

21

13

6; 8; 10; 12; 13; 14; 22

Длина погружаемой части, мм (2)

от 60 до 1000

от 30 до 500

от 89 до 500

от 60 до 1000

Длина гибкого капилляра, мм

от 100 до 60000

-

-

от 100 до 60000

Номинальный диаметр корпуса, мм

100;160

100

100

100;160

Масса, кг, не более

2,2

6,1

3,3

6,5

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

90000

Рабочие условия эксплуатации:

-    температура окружающей среды, °С (3)

-    относительная влажность воздуха, %

от -20 до +60; от -40 до +60; от -50 до +60 (-4-)

от -70 до +60 (4)

до 98

от 0 до +60; от -20 до +60; от -40 до +60 (4)

до 98

от 0 до +60 до 98

от -20 до +60; от -40 до +60 (4)

до 98

Маркировка взрывозащиты и защиты от воспламенения

(4)

горючей пыли

II Gb IIC T6...T1 Х;

III Db T65°C... T360°C Х;

1Ex ia IIC «T6...T4» Gb Х;

Ex ia IIIB «T85°C...T 135°C» Db X

-

-

Примечания:

(1)    в зависимости от исполнения сигнализирующих устройств;

(2)    по специальному заказу допускается изготовление термометров с другими диаметрами и длинами погружаемой части;

(3)    диапазоны температуры окружающего воздуха в зависимости от исполнения термометра и наличия сигнализирующих устройств;

(4)    по специальному заказу

Наименование

Количество

Примечание

Термометры манометрические серий 73, 74, 75, TG73, TG74, TGS73, TGS74, TGT73

1 шт.

Серия и модификация в соответствии с заказом

Паспорт

1 экз.

Допускается комплектовать одним экземпляром партию одинаковых термометров, поставляемых в один адрес

Методика поверки МП 207-010-2019

1 экз.

На партию термометров, поставляемых в один адрес

Защитная гильза

1 шт.

По дополнительному заказу

Монтажные приспособления

1 комплект
