| Номер в госреестре | 75670-19 |
| Наименование СИ | Комплексы для измерений габаритных размеров |
| Обозначение типа СИ | APACHE p8 LFT |
| Изготовитель | "AKL-tec GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы для измерений габаритных размеров APACHE p8 LFT (далее - комплексы) предназначены для измерений габаритных размеров объектов.
Принцип измерений, реализуемый в комплексах, основан на фазовом методе измерений расстояний. При измерениях размеров определяется разность фаз, возникающая в процессе обработки посылаемых и отраженных от объектов контроля модулированных сигналов, излучаемых лазером в инфракрасном диапазоне длин волн. Модулируемое излучение лазера с помощью оптической системы направляется на объект. Отраженное объектом излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели.
Комплексы способны измерять геометрические параметры объектов любой формы, в том числе и неправильной. В этом случае за габаритные размеры объекта принимаются размеры параллелепипеда, в объем которого может быть вписан измеряемый объект.
Основной измерительной частью комплексов являются лазерные сканеры LMS500, которые сканируют поверхность объектов. Сканеры LMS500 (позиция С на рисунке 1) измеряют линейные размеры объектов - длину, ширину и высоту. Данные со сканеров LMS500 передаются на персональный компьютер (далее - ПК), где осуществляется их обработка и отображаются на ЖК-дисплее, вмонтированном в шкаф управления.
После выполнения измерений данные по длине, ширине, высоте, и вычисленному объему объекта выводятся на дисплей. На дисплей также выводится информация о статусе текущей работы комплексов.
Основой конструкции комплексов служит несущая металлическая рама, на которой размещены рельсовые направляющие. Сканеры LMS500 крепятся и жестко фиксируются на специальной балке. Балка со сканерами с помощью электропривода и энкодера перемещается над измеряемым объектом по рельсовым направляющим.
Рама разрабатывается под конкретный проект с различными типоразмерами. В связи с этим габаритные размеры рамы и в целом комплексов зависят от проекта и соответствуют требованиям заказчика.

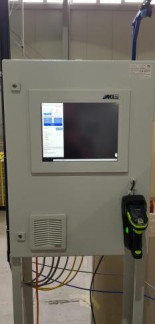

Системы электропитания, автоматики и управления комплексами, обработки и хранения информации размещаются в шкафу управления. В шкафу управления размещен также индустриальный персональный компьютер KD-AKL-231xx с жидкокристаллическим сенсорным дисплеем, установленном на передней стенке шкафа. В шкафу может размещаться блок Ethernet-коммутатора, поставляемый по отдельному заказу потребителя. Комплексы оснащаются беспроводным устройством считывания штрихкодов. Оно используется для определения номера, идентифицирующего объект измерений или их упаковки. Помимо регистрации идентификационных данных с помощью беспроводного устройства можно запускать процесс измерений.
Общий вид комплексов, а также их некоторых составных частей представлен на рисунках 1 и 2.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование крепежных винтов посредством установки на проволочном приспособлении металлической пломбы. Место пломбирования показано на рисунках 2-8.
•I*
Для работы с комплексами используется программное обеспечение «apavm800» (далее -ПО), устанавливаемое на персональный компьютер. ПО разработано для комплексов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «apavm800» |
| Номер версии (идентификационный номер ПО), не ниже | 8.07 |
| Цифровой идентификатор ПО | 52770334h |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений габаритных размеров, мм: | |
| - длина | от 200 до 7000 |
| - ширина | от 200 до 2500 |
| - высота | от 100 до 2800 |
| Пределы допускаемой абсолютной погрешности измерений габаритных размеров, мм: | |
| - длина | ±20 |
| - ширина | ±20 |
| - высота | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШ*В), мм, не более: | |
| - сканер LMS500 | 160x155x185 |
| - шкаф управления | 250x600x1000 |
| - несущая рама | 8000x4000x4900 |
| Масса, кг, не более: | |
| - сканер LMS500 | 7 |
| - шкаф управления | 80 |
| - несущая рама | 1000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 20 до 85 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+22-зз |
| - частота переменного тока, Гц | 50±1 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сканер LMS500 | - | 2 шт. |
| Шкаф управления | - | 1 шт. |
| Несущая рама со специальной балкой и рельсовыми направляющими с электроприводом | - | 1 шт. |
| Энкодер | - | 1 шт. |
| Концевой выключатель | - | 3 шт. |
| Ethernet-коммутатор | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 20-19 | 1 экз. |
осуществляется по документу МП АПМ 20-19 «Комплексы для измерений габаритных размеров APACHE p8 LFT. Методика поверки», утверждённому ООО «Автопрогресс-М» 17.05.2019 г. Основные средства поверки:
- рулетка измерительная металлическая Fisco (0 - 10000) мм, КТ2 (рег. № 67910-17) Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «AKL-tec GmbH», Германия
