| Номер в госреестре | 75672-19 |
| Наименование СИ | Газосигнализаторы автоматические |
| Обозначение типа СИ | ГСА-П |
| Изготовитель | Акционерное общество «Государственный научно-исследовательский химико-аналитический институт (АО «ГосНИИхиманалит») , г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы автоматические ГСА-П (далее - газосигнализаторы) предназначены для обнаружения в воздухе отравляющих и сильнодействующих ядовитых веществ (зарин, зоман, аналог вещества Vx, иприт, люизит, фосген, аммиак, хлор и синильная кислота) с выдачей светового и звукового сигнала оповещения об опасности химического заражения.
Принцип действия газосигнализаторов основан на методе ионизации молекул воздуха источником бета-излучения Ni-63 и на электрохимическом методе с дальнейшим преобразованием в электрический сигнал.
Газосигнализатор ГСА-П состоит из составного корпуса (передняя и задняя крышки) разделенного на два герметичных отдела, в одном из которых находится блок плат (нижняя часть прибора), в другом камера преобразователей концентрации (верхняя часть прибора). В камере преобразователей концентрации располагаются ионизационный преобразователь концентрации, преобразователь концентрации, датчик температуры и влажности, пьезокерамический звонок, вентилятор для прокачки проб.
Газосигнализаторы могут быть использованы как в стационарном варианте, так и в переносном.
Газосигнализатор работает в режиме непрерывного автоматического контроля воздуха с выдачей светового и звукового сигналов оповещения при появлении в воздухе концентраций паров, превышающих заданные.
Газосигнализатор выпускается в одном исполнении.

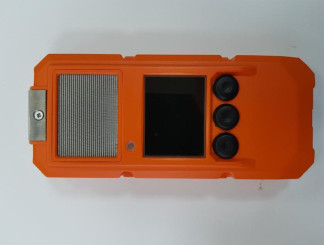

Общий вид газосигнализатора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Встроенное ПО разработано для отображения состояния газосигнализатора, сбора информации с датчиков, передачи по сети RS-485 сигнальной информации о типе обнаруженного вещества.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ID GSA P |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | Прилагается индивидуально к каждому газосигнализатору и прописан в формуляре ДКТЦ.413445.011 ФО |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Порог срабатывания, мг/м3: - зарин | 2,0-10-1 |
| - зоман | 5,0-10-2 |
| - Vх | 2,040-2 |
| - иприт | 2,0 2,040-1 |
| - люизит | |
| - фосген | 2,0 |
| Наименование характеристики | Значение | |
| - аммиак | 20,0 | |
| - хлор | 1,0 | |
| - синильная кислота | 2,0 | |
| Пределы допускаемой относительной погрешности порога срабатывания, % | ±30 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время срабатывания газосигнализатора при пороговых концентрациях, с, не более | 20 |
| Последействие газосигнализатора, мин, не более | 15 |
| Время выхода в рабочий режим, мин, не более | 10 |
| Электропитание газосигнализатора осуществляется от аккумуляторной батареи и от сети переменного тока: - напряжение, В - частота, Гц | 220+10-15 50±1 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 188 85 43 |
| Масса, кг, не более | 0,55 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84,0 до 106,7 |
| Наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится методом штемпелевания на титульный лист руководства по эксплуатации и на боковую сторону корпуса газосигнализатора в виде наклейки.
Таблица 5- Комплектность средства измерения
| Наименование | Обозначение | Количество, шт |
| Г азосигнализатор автоматический ГСА-П | ДКТЦ 413445.011 | 1 |
| Комплект ЗИП-О согласно ведомости ЗИП | ДКТЦ.413445.011 ЗИ | 1 |
| Зарядно-питающие устройство (ЗПУ) | - | 1 |
| Чехол защитный | ДКТЦ.322444.004 | 1 |
| У кладочный ящик | ДКТЦ.321340.002 | 1 |
| Руководство по эксплуатации | ДКТЦ.413445.011 РЭ | 1 |
| Формуляр | ДКТЦ. 413445.011 ФО | 1 |
| Ведомость ЗИП-О | ДКТЦ.413445.011 ЗИ | 1 |
| Паспорт «Источник бета излучения закрытый» | 2 | |
| Методика поверки | - | 1 |
осуществляется по документу МП 75672-19 «Газосигнализатор автоматический ГСА-П. Методика поверки», утвержденному ОАО ФНТЦ «Инверсия» 26 марта 2019 г.
Основные средства поверки:
- генератор газовых смесей ГГС-03-03, рег. № 62151-15;
- комплекс аппаратно-программный для медицинских исследований на базе хроматографа «Хроматэк - Кристалл 5000», рег. № 58954-14;
- хромато-масс-спектрометр модели 5977А GC/MSD, рег. № 54266-13;
- ротаметр аппаратов ингаляционного наркоза, модификация 1 (рег. № 8684-82), погрешность измерения ±0,05 дм ;
- ротаметр аппаратов ингаляционного наркоза, модификация 20 (рег. № 8684-82), погрешность измерения ±0,5 дм ;
- ГСО 8245-2003 состава люизита;
- ГСО 8248-2003 состава иприта;
- ГСО 8246-2003 состава зарина;
- ГСО 8247-2003 состава зомана;
- ГСО 8249-2004 состава вещества типа VK;
- ГСО 10547-2014 состава карбонилхлорида;
- ГСО 10547-2014 состава хлора;
- ГСО 10547-2014 состава цианистого водорода;
- ГСО 10547-2014 состава аммиака;
- метеометр МЭС-200А, рег. № 27468-04;
- секундомер электронный ИНТЕГРАЛ С-01, рег. № 44154-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газосигнализаторов с требуемой точностью.
Знак поверки наносится на заднюю крышку газосигнализатора или в свидетельство о поверке, или в формуляр.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 14.12.18 г. № 2664 «Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ДКТЦ.413445.011 ТУ Газосигнализатор автоматический ГСА-П. Технические условия
