Осциллографы цифровые запоминающие АКИП-4134/1, АКИП-4134/1А, АКИП-4134/2, АКИП-4134/2А, АКИП-4134/3, АКИП-4134/3А (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие АКИП-4134/1, АКИП-4134/1А, АКИП-4134/2, АКИП-4134/2А, АКИП-4134/3, АКИП-4134/3А (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Номер в госреестре | 75674-19 |
Наименование СИ | Осциллографы цифровые запоминающие |
Обозначение типа СИ | АКИП-4134/1, АКИП-4134/1А, АКИП-4134/2, АКИП-4134/2А, АКИП-4134/3, АКИП-4134/3А |
Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD", Китай |
Год регистрации | 2019 |
Срок свидетельства | 26.07.2029 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Осциллографы цифровые запоминающие АКИП-4134/1, АКИП-4134/1А, АКИП-4134/2, АКИП-4134/2А, АКИП-4134/3, АКИП-4134/3А (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Осциллографы выпускаются в виде шести модификаций АКИП-4134/1, АКИП-4134/1 А, АКИП-4134/2, АКИП-4134/2А, АКИП-4134/3, АКИП-4134/3А, которые отличаются полосой пропускания и количеством входов.
Осциллографы имеют возможность установки опций внешнего функционального генератора и логического анализатора.
На передней панели осциллографов расположены жидкокристаллический емкостный сенсорный дисплей, панель управления, входы аналоговых каналов, вход цифрового логического анализатора, разъем интерфейса USB, выход компенсатора пробника, гнездо заземления.
На задней панели расположены разъемы вход/выход опорной частоты, сети питания, интерфейсов USB, USB-TMC и Ethernet, выход AUX, выход VGA.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов на задней панели корпуса осциллографов. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

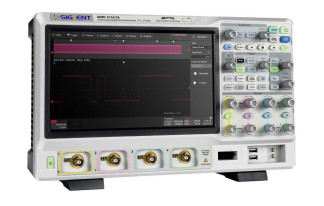

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)
Программное обеспечение (ПО) осциллографов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АКИП-4134 |
Номер версии (идентификационный номер ПО) |
не ниже 4.6.0.8.0 |
Примечание - номер версии ПО (идентификационный номер ПО) определяется по первым пяти цифрам |
Таблица 2 - Метрологические и технические характеристики осциллографов
Наименование характеристики |
Значение |
|||||
АКИП- 4134/1 |
акип- 4134/1А |
акип- 4134/2 |
акип- 4134/2А |
акип- 4134/3 |
акип- 4134/3 А |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Полоса пропускания по уровню -3 дБ, МГц, при Rbx=50 Ом при Ко < 2 мВ/дел при Ко > 5 мВ/дел |
200 350 |
200 500 |
200 1000 |
|||
Время нарастания переходной характеристики, нс, не более при Rbx=50 Ом |
1,0 |
0,7 |
0,4 |
|||
Диапазон установки коэффициентов отклонения, мВ/дел при Rbx=50 Ом при Rbx=1 МОм |
от 0,5 до 1103 от 0,5 до 1104 |
|||||
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
±3 |
|||||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В, при Исм=0 В |
±(0,03 8Ко+0,001) |
|||||
Диапазон установки постоянного смещения, В, в диапазонах установки коэффициента отклонения: - от 0,5 мВ/дел до 100 мВ/дел - от 102 мВ/дел до 1 В/дел - от 1,02 В/дел до 10 В/дел |
±1 ±10 ±100 |
|||||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В |
±(0,015-|Цсм|+0,015-8-Ко+0,001) |
|||||
Диапазон установки коэффициентов развертки, с/дел |
от 110-у до 1103 |
от 0,5 10-у до 1103 |
от 0,2 10-у до 1103 |
|||
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,0001 |
|||||
Входное сопротивление (переключаемое), Ом |
1 106±2104 50±1 |
|||||
Количество каналов |
2 |
4 |
2 |
4 |
2 |
4 |
Примечания Rbx - сопротивление входных каналов, Ом Ко - значение коэффициента отклонения, В/дел исм - уровень постоянного смещения осциллографа, В |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пределы допускаемой абсолютной погрешности измерения временных интервалов, с |
±(1-10-6-T изм+2/Бдискр) |
|||||
Максимальное входное напряжение, В - среднее квадратическое значение переменного напряжения при Явх=50 Ом, - пиковое значение переменного напряжения частотой не более 10 кГц с постоянной составляющей при RBx=1 МОм |
10 400 |
|||||
Примечания Тизм - измеренный временной интервал, с Гдискр - частота дискретизации, Гц |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
370x231x144 |
Масса, кг, не более |
4,0 |
Напряжение сети питания, В, при частоте сети питания от 45 до 66 Гц от 360 до 440 Гц |
от 100 до 240 от 100 до 120 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +10 до +40 80 от 84 до 106,7 |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность осциллограф |
ов |
||
Наименование |
Обозначение |
Количество |
Примечание |
Осциллограф цифровой запоминающий |
1 шт. |
||
Сетевой кабель |
1 шт. |
||
Руководство по эксплуатации |
1 шт. |
||
Пробник-делитель |
2 / 4 шт. |
по числу измерительных каналов |
|
USB-кабель |
1 шт. |
||
Методика поверки |
ПР-17-2019МП |
1 экз. |
осуществляется по документу ПР-17-2019МП «ГСИ. Осциллографы цифровые запоминающие АКИП-4134/1, АКИП-4134/1 А, АКИП-4134/2, АКИП-4134/2А, АКИП-4134/3, АКИП-4134/3А. Методика поверки», утвержденному АО «ПриСТ» 31 мая 2019 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500В (регистрационный номер в Федеральном информационном фонде 30374-13, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация изготовителя SIGLENT TECHNOLOGIES CO., LTD
