| Номер в госреестре | 75676-19 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125, АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4 |
| Изготовитель | "Iтесн Electronic Со., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125, АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4 (далее - источники питания) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели.
Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены цифровые индикаторы текущих значений тока и напряжения, кнопки управления, клеммы выходного напряжения, а также цифровые кнопки задания выходных напряжения и тока. В модификациях АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4 имеется поворотный регулятор задания выходных напряжения и тока. На задней панели источников питания имеется разъём для связи с персональным компьютером через интерфейс RS-232/GPIB/USB, в зависимости от используемого переходника. Также на задней панели источников питания дополнительно имеются клеммы для подключения удаленной нагрузки и клеммы для цепей дистанционного управления.
Модификации источников питания различаются по диапазонам воспроизведения тока и напряжения. Источники питания АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1157/1, АКИП-1157/2 АКИП-1157/3, АКИП-1157/4 дополнительно имеют встроенный цифровой вольтметр с верхним пределом измерений 40 В и режимом измерения малых сопротивлений методом амперметра-вольтметра с верхним пределом измерений 10 Ом.

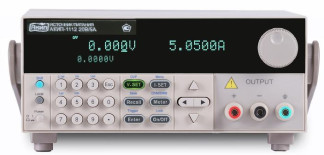

Общий вид источников питания и место нанесения знака утверждения типа представлены на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунке 5. Пломба наносится на один из крепежных винтов на задней панели корпуса источников питания. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
А
5.05000
А
0.00@U
0. 00001!
о
о
| CCLiaJi | л | |
| С"_►) | ||
| .©([ЕЖлЖ7) 1 | (Ц2Э1 |
Рисунок 3 - Общий вид модификаций АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125 и место нанесения знака утверждения типа (А).
СО <4 J ►
0.100Й
□ OUTPUT \Z
Q
Power
Источники питания имеют встроенное программное обеспечение (ПО), которое записывается в постоянную память микроконтроллера на этапе изготовления источников с помощью специального оборудования (программатора). Метрологические характеристики источников питания нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | нет данных |
| Номер версии (идентификационный номер ПО) | не ниже 1.04 |
Таблица 2 - Метрологические и технические характеристики источников питания постоянного тока АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118
| Наименование характеристики | Значение характеристики | ||||||
| АКИП- 1112 | АКИП- 1113 | АКИП- 1114 | АКИП- 1115 | АКИП- 1116 | АКИП- 1117 | АКИП- 1118 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон воспроизведения выходного напряжения постоянного тока, В | от 0 до 20 | от 0 до 32 | от 0 до 72 | от 0 до 5,2 | от 0 до 20 | от 0 до 30 | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока1, мВ | ±(0,0002-Ивых+3) | ±(0,0002- •ивых+5) | ±(0,0002- •ивых+1,5) | ±(0,0002-ивых+3) | ±(0,0002- •Цвых±6) | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Пределы допускаемой дополнительной температурной погрешности 2), мВ/°С | ±(0,0002•Uвых+3) | ±(0,0002^ •ивых+5) | ±(0,0002^ •ивых+2) | ±(0,0002^ивых+5) | ±(0,0002^ •ивых+10) | ||
| Нестабильность выходного напряжения постоянного тока при изменении силы тока нагрузки от 1макс до 0, мВ | ±(0,0001 Ивых+2) | ±(0,000Г •ивых+0,5) | ±(0,0001 ивых+1) | ||||
| Нестабильность выходного напряжения постоянного тока при изменении напряжения питания от 1,1 ипит до 0,9-Ипит, мВ | ±(0,0001 ивых+1) | ±(0,000Г •ивых+2) | ±(0,0002^ •ивых+0,1) | ±(0,0002 ивых+1) | |||
| Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более в диапазоне частот от 20 Гц до 20 МГц | 3 | 4 | 5 | 4 | 5 | ||
| Диапазон воспроизведения силы постоянного тока, А | от 0 до 5 | от 0 до 3 | от 0 до 1,2 | от 0 до 60 | от 0 до 27 | от 0 до 18 | от 0 до 9 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока1, мА | ±(0,0005^ Твых+2) | ±(0,0005 1вых+1) | ±(0,0005^ •1вых+15) | ±(0,0005 Твых+10) | ±(0,0005^ Твых+5) | ||
| Пределы допускаемой дополнительной температурной погрешности 2), мА/°С | ±(0,0005^ •1вых+2) | ±(0,0005 1вых+0,5) | ° + О (0 вы | ±(0,0005 1вых+15) | ±(0,0005^ •1вых+5) | ||
| Нестабильность силы постоянного тока при изменении напряжения питания от 1,1 ипит до ^•ипит мА | ±(0,0005^ •1вых+0,1) | ±(0,0005 1вых+0,05) | ±(0,00Г •1вых+1) | ±(0,0001 1вых+1) | ±(0,000Г •1вых+0,1) | ||
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±(0,0005 1вых+2) | ±(0,0005^ •1вых+1) | ±(0,00Г •1вых+10) | ±(0,0011вых+5) | ±(0,00Г •1вых+2) | ||
| Уровень пульсаций силы постоянного тока (среднее квадратичное значение), мА, не более в диапазоне частот от 20 Гц до 20 МГц | 3 | 15 | 5 | 3 | |||
| Диапазон измерения напряжения постоянного тока, В | от 0 до +40 | - | - | - | |||
| 1 | 2 3 4 | 5 | 6 7 | 8 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока1, мВ | ±(0,0002 -иШм+10) | - | - | - |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 | |||
| Примечания UBbix - значение напряжения на выходе источника питания по встроенному индикатору, мВ 1вых - значение силы тока на выходе источника питания по встроенному индикатору, мА 1) нормируется при температуре окружающего воздуха от +18 до +28 °С 2) нормируется при температуре окружающего воздуха от 0 до +17,9 °С, от +28,1 до +40 °С иизм - значение измеряемого напряжения, мВ | ||||
Таблица 3 - Метрологические и технические характеристики источников питания постоянного тока АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125
| Наименование | Значение характеристики | ||||||
| характеристики | АКИП- 1119 | АКИП- 1120 | АКИП- 1121 | АКИП- 1122 | АКИП- 1123 | АКИП- 1124 | АКИП- 1125 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон воспроизведения выходного напряжения постоянного тока, В | от 0 до 18 | от 0 до 32 | от 0 до 72 | от 0 до 18 | от 0 до 32 | от 0 до 72 | от 0 до 150 |
| Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, мВ | |||||||
| от 0 до 20 В включ. | ±(0,0005 ивых+15) | ±(0,0005- •ивых+20) | ±(0,0005- •ивых+15) | ±(0,0005- •ивых+20) | ±(0,001- •ивых+38) | ||
| св. 20 В | ±(0,0005 ивых+120) | ±(0,0005- •ивых+20) | ±(0,0005-ивых+120) | ±(0,001- •ивых+120) | |||
| Пределы допускаемой дополнительной температурной погрешности 3), мВ/°С | ±(0,0002-ивых+5) | ||||||
| Нестабильность выходного напряжения постоянного тока при изменении силы тока нагрузки от 1макс до 0, мВ от 0 до 3 А включ. св 3 А | ±(0,0001 ивых+3) ±(0,0002-ивых+5) | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Нестабильность выходного напряжения постоянного тока при изменении напряжения питания от 1,1ипит до 0,9-ипит | ±(0,0001 ивых+3) | ||||||
| Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более в диапазоне частот от 20 Гц до 20 МГц | 3 | 4 | 3 | 4 | 7 | ||
| Диапазон воспроизведения силы постоянного тока, А | от 0 до 5 | от 0 до 3 | от 0 до1,5 | от 0 до 10 | от 0 до 6 | от 0 до 3 | от 0 до 1,2 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока1, мА | ±(0,0011вых+15) | ||||||
| Пределы допускаемой дополнительной температурной погрешности2), мА/°С | ±(0,0011вых+5) | ||||||
| Нестабильность силы постоянного тока при изменении напряжения питания от 1,1ипит до 0,9-ипит мА | ±(0,001Твых+2) | ||||||
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±(0,0001 1вых+3) | ||||||
| Уровень пульсаций силы постоянного тока (среднее квадратичное значение), мА, не более в диапазоне частот от 20 Гц до 20 МГц | 5 | ||||||
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 | ||||||
| Примечания ивых - значение напряжения на выходе источника питания по встроенному индикатору, мВ 1вых - значение силы тока на выходе источника питания по встроенному индикатору, мА 1) нормируется при температуре окружающего воздуха от +18 до +28 °С 2) нормируется при температуре окружающего воздуха от 0 до +17,9 °С, от +28,1 до +40 °С | |||||||
Таблица 4 - Метрологические и технические характеристики источников питания постоянного тока АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4_
| Наименование характеристики | Значение характеристики | ||||
| АКИП-1157/1 | АКИП-1157/2 | АКИП-1157/3 | АКИП-1157/4 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон воспроизведения выходного напряжения постоянного тока, В | от 0 до 30 | от 0 до 60 | от 0 до 20 | от 0 до 60 | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока1, мВ | ±(0,0002^ •ивых+6) | ±(0,0002^ •ивых+2) | ±(0,0002^ •ивых+5) | ±(0,0002^ •ив^1х+3) | |
| Пределы допускаемой дополнительной температурной погрешности 2), мВ/°С | ±(0,0001 ивых+2) | ±(0,0002^ивых+5) | |||
| Нестабильность выходного напряжения постоянного тока при изменении силы тока нагрузки от !макс до ° мВ | ±(0,0001 ивых+10) | ±(0,0001 ивых+2) | |||
| Нестабильность выходного напряжения постоянного тока при изменении напряжения питания от 1,1ипит до 0,9•Uпит, мВ | ±(0,0002^^+2) | ±(0,000Г •ивых+2) | ±(0,000Г •ив^1х+1) | ||
| Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более в диапазоне частот от 20 Гц до 20 МГц | 5 | 4 | 5 | 4 | |
| Диапазон воспроизведения силы постоянного тока, А | от 0 до 40 | от 0 до 20 | от 0 до 50 | от 0 до 2,5 | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока1, мА | ±(0,0005 1вых+15) | ±(0,0005^ •W+1,5) | ±(0,0005^ •W+2,5) | ||
| Пределы допускаемой дополнительной температурной погрешности 2), мА/°С | ±(0,0001 1вых+15) | ±(0,0005 1вых+2) | |||
| Нестабильность силы постоянного тока при изменении напряжения питания от 1,1ипит до 0,9ипит, мА | ±(0,001Твых+2) | ±(0,0005^ •1вых+0,05) | ±(0,00Г Твых+ 1 ) | ||
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±(0,0011вых+10) | ±(0,0005^ •1вых+0,5) | ±(0,0005^ •1вых+1,5) | ||
| Уровень пульсаций силы постоянного тока (среднее квадратичное значение), мА, не более в диапазоне частот от 20 Гц до 20 МГц | 15 | 15 | 3 | 4 | |
| Диапазон измерения напряжения постоянного тока, В | от -40 до +40 | от 0 до +40 | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока1, мВ | ±(0,0002-Иизм+3) | ±(0,0002 -Цизм+10) | |||
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 | ||||
| Примечания ивых - значение напряжения на выходе источника питания по встроенному индикатору, мВ 1вых - значение силы тока на выходе источника питания по встроенному индикатору, мА 1) нормируется при температуре окружающего воздуха от +18 до +28 °С 2) нормируется при температуре окружающего воздуха от 0 до +17,9 °С, от +28,1 до +40 °С иизм - значение измеряемого напряжения, мВ | |||||
Таблица 5 - Масса, габаритные размеры и условия применения
| Наименование характеристики | Значение характеристики | ||
| АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1157/3, АКИП-1157/4 | АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125 | АКИП-1157/1, АКИП-1157/2 | |
| Г абаритные размеры (ширинахвысотахглубина), мм, не более | 429x88x354 | 214x88x354 | 440x88x585 |
| Масса, кг, не более | 29 | 8 | 30 |
| Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В | от 198 до 242 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 0 до +40 80 от 84 до 106,7 | ||
наносится на переднюю панель источников питания методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность источников питания
| Наименование и обозначение | Обозначение | Количество |
| Источник питания | 1 шт. | |
| Кабель питания | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | ПР-40-2018МП | 1 экз. |
осуществляется по документу ПР-40-2018МП «ГСИ. Источники питания постоянного тока АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125, АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4. Методика поверки», утвержденному АО «ПриСТ» 30 ноября 2018 г.
Основные средства поверки:
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 69742-17, 3 разряд по ГОСТ 8.027-2001)
- источник питания APS-77100 (регистрационный номер 63133-16)
- шунт токовый PCS-71000 (регистрационный номер 61767-15)
- нагрузка электронная АКИП-1343 (регистрационный номер 57756-14)
- нагрузка электронная АКИП-1342 (регистрационный номер 57756-14)
- микровольтметр В3-57 (регистрационный номер 7657-80)
- осциллограф цифровой запоминающий WaveRunner 62Xi-A (регистрационный номер 40909-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
Техническая документация изготовителя 1ТЕСН ELECTRONIC Со.,Ш., Китай
