Анализаторы качества электрической энергии MI 2892, MI 2893, 75686-19

75686-19
Анализаторы качества электрической энергии MI 2892, MI 2893 (далее - анализаторы) предназначены для измерений силы постоянного и переменного тока, напряжения, частоты переменного тока и анализа показателей качества электрической энергии.
Карточка СИ
Номер в госреестре 75686-19
Наименование СИ Анализаторы качества электрической энергии
Обозначение типа СИ MI 2892, MI 2893
Изготовитель "METREL d.o.o.", Словения
Год регистрации 2019
Срок свидетельства 26.07.2029
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы качества электрической энергии MI 2892, MI 2893 (далее - анализаторы) предназначены для измерений силы постоянного и переменного тока, напряжения, частоты переменного тока и анализа показателей качества электрической энергии.

Описание

Принцип действия анализаторов основан на измерении силы тока, напряжения и частоты переменного тока с последующим аналогово-цифровым преобразованием измеренных значений и выводом результатов измерений на ЖК-дисплей или их записью в энергонезависимую память.

Конструктивно анализаторы выполнены в пластмассовых корпусах. В качестве датчиков тока используются клещи, работающие по принципу пояса Роговского или по принципу трансформатора тока с магнитным сердечником.

На верхней торцевой панели расположены разъемы для подключения к объекту измерений и разъем для внешнего питания. На лицевой панели расположен цветной ЖК-дисплей, клавиатура, разъем для подключения съемной карты памяти microSD, разъемы RS-232, Ethernet и USB. На нижней поверхности прибора находится батарейный отсек, закрытый крышкой, и подставка.

Анализаторы качества электрической энергии MI 2892 отличаются от MI 2893 диапазонами измерений частоты и гармонических составляющих, частотой дискретизации при измерении переходных процессов.

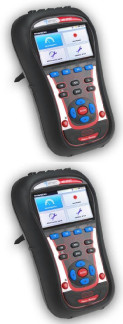

Общий вид анализаторов качества электрической энергии MI 2892, MI 2893 и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

Программное обеспечение

Управление настройками и параметрами режима работы анализаторов, вывод информации на экран осуществляются посредством программного обеспечения.

Программное обеспечение анализаторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентиф икационные данные (признаки)

Значение

Идентиф икационное наименование ПО

MI 2892

MI 2893

MI 2892, MI 2893

Наименование ПО

Микро

программа

Микро

программа

PowerView3, 32 bit

PowerView3, 64 bit

Номер версии

(идентификационный номер ПО)

Не ниже 2.0.3349

Не ниже 1.0.3388

Не ниже 3.0.0.3855

Не ниже 3.0.0.3855

Цифровой идентификатор ПО

-

-

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы переменного тока, А токовыми клещами:

- A1281

от 0,05 до 1200,00

- A1588

от 0,05 до 100,00

- A1033

от 2 до 1000

- A1122

от 0,025 до 10,000

- A1069

от 0,5 до 200,0

- A1391 PQA

от 0,5 до 200,0

- A1636

от 20 до 1000

- A1227

от 3 до 6000

- A1227 5М

от 3 до 6000

- A1445

от 3 до 6000

- A1582

от 3 до 6000

- A1501

от 3 до 6000

- A1502

от 3 до 6000

- A1503

от 6 до 12000

- A1446

от 6 до 12000

трансформатором тока: - A1037

от 0,01 до 10, 00

Диапазон измерений силы постоянного тока, А токовыми клещами:

- A1636

от 40 до 2000

Пределы допускаемой абсолютной погрешности измерений силы переменного и постоянного тока, А токовыми клещами - A1281

±(0,005^изм)

- A1588

±(0,005^изм)

- A1033

±(0,013 Пизм)

- A1122

±(0,013-W

- A1069

±(0,013 Пизм)

- A1391 PQA

±(0,013-W

- A1636

±(0,013 Пизм)

- A1227

±(0,015Пизм)

- A1227 5М

±(0,015^изм)

- A1445

±(0,015Пизм)

- A1582

±(0,015^изм)

- A1501

±(0,015Пизм)

- A1502

±(0,015^изм)

- A1503

±(0,015Пизм)

- A1446

±(0,015^изм)

трансформатором тока: - A1037

±(0,003 Пизм)

Диапазон установки номинального значения напряжения, ином, В - фазное напряжение

от 50 до 1000

- линейное напряжение

от 50 до 1730

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В

-    фазное напряжение, в диапазоне от 0,1-ином до 1,5-ином

±(0,001 •Ином)

±(0,002-иШм) ±(0,001 •Ином)

±(0,002-Цном)

от 42,5 до 69,0 от 42,5 до 69,0 от 5 до 110 от 335 до 465

±0,01

±(0,008-Бизм)

±0,1

от 0,2 до 10 от 0,2 до 10

±(0,05 •Хизм)

±(0,007- Ризм) ±(0,007- Pизм) ±(0,017' Pизм) ±(0,017‘ Pизм) ±(0,017‘ Pизм) ±(0,017‘ Pизм) ±(0,017‘ Pизм) ±(0,017^ Pизм)

-    фазное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода, в диапазоне от 0,03 ^ином до 1,5^Цном

-    линейное напряжение, в диапазоне от 0,1-ином до 1,5-ином

-    линейное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода, в диапазоне от 0,1 ^ином до 1,5 •ином

Диапазон измерений частоты переменного тока, Гц

-    для MI 2892

-    для MI 2893

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

-    в диапазоне от от 42,5 до 69 Гц

-    в диапазоне от 5,0 до 110,0 Гц

-    в диапазоне от от 335 до 465 Гц

Диапазон измерений дозы фликера

-    кратковременная доза

-    длительная доза

Пределы допускаемой абсолютной погрешности измерений фликера_

Пределы допускаемой абсолютной погрешности измерений активной мощности, Вт

- с токовыми клещами

-    A1281

-    A1588

-    A1227

-    A1445

-    A1501

-    A1502

-    A1503

-    A1446

Пределы допускаемой абсолютной погрешности измерений реактивной мощности, вар

±(0,007^

±(0,007^

±(0,017"

±(0,017‘

±(0,017‘

±(0,017‘

±(0,017‘

±(0,017~

0изм)

0изм)

0изм)

0изм)

0изм)

0изм)

0изм)

0изм)

- с токовыми клещами

-    A1281

-    A1588

-    A1227

-    A1445

-    A1501

-    A1502

-    A1503

-    A1446

Пределы допускаемой абсолютной погрешности измерений полной

мощности, В-А

- с токовыми клещами

- A1281

±(0,007- Бизм)

- A1588

±(0,007- Бизм)

- A1227

±(0,017- Бизм)

- A1445

±(0,017- Бизм)

- A1501

±(0,017- Бизм)

- A1502

±(0,017- Бизм)

- A1503

±(0,017- Бизм)

- A1446

±(0,017- Бизм)

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой абсолютной погрешности измерений

±0 02

коэффициента мощности

-‘-'-'j \) 4*

Диапазон измерений активной и реактивной энергии, Вт-ч, вар-ч

от 1 до 999-109

Пределы допускаемой абсолютной погрешности измерений

активной и реактивной энергии, Вт-ч, вар-ч

- с токовыми клещами

- A1281

±(0,008- ^^зм)

- A1588

±(0,008- ^^зм)

- A1227

±(0,018- ^^зм)

- A1445

±(0,018- ^^зм)

- A1501

±(0,018- ^^зм)

- A1502

±(0,018- ^^зм)

- A1503

±(0,018- ^^зм)

- A1446

±(0,018- ^^зм)

- A1033

±(0,016- ^^зм)

Пределы допускаемой абсолютной погрешности измерений уровня

гармонических составляющих напряжения, В

- в диапазоне от 0 до 0,01Цном включ.

±0,0015-Цном

- в диапазоне св. 0,01-Цном до 0,2 Ином

±0,05-UhN

Пределы допускаемой абсолютной погрешности измерений уровня

гармонических составляющих силы тока, А

- в диапазоне от 0 до 0,1Пном включ.

±0,0015Тном

- в диапазоне св. 0,1Пном до !ном

±0,05ThN

Пределы допускаемой абсолютной погрешности измерений уровня

интегармонических составляющих напряжения, В

- в диапазоне от 0 до 0,01-Цном включ.

±0,0015-Цном

- в диапазоне св. 0,01-Цном до 0,2Цном

±0,05-UhN

Пределы допускаемой абсолютной погрешности измерений уровня

интергармонических составляющих силы тока, А

- в диапазоне от 0 до 0,1Пном включ.

±0,0015Тном

- в диапазоне св. 0,1Пном до !ном

±0,05 IhN

Пределы допускаемой абсолютной погрешности измерений

суммарного коэффициента гармонических составляющих

напряжения, %

- в диапазоне от 0 до 0,2Цном

±0,3

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих силы тока, %

-    в диапазоне от 0 до !ном включ.

-    в диапазоне св. !ном до 2Тном*

±0,6

±0,3

Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности, %

от 0,5 до 5,0

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности,%

±0,15

Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности, %

от 0,5 до 5,0

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по обратной последовательности,%

±0,15

Диапазон измерений временных перенапряжений и провалов, В

от 0,1'Цном до 1,5'Цном

Пределы допускаемой абсолютной погрешности измерений временных перенапряжений и провалов, В

±0,002-ином

Пределы допускаемой абсолютной погрешности измерений интервалов времени, с

±0,3

Примечания:

!изм - значение измеренной силы тока, А

!ном -номинальное значение силы тока, А

U изм - значение измеренного напряжения, В

ином - номинальное значение напряжения, В

Бизм - значение измеренной частоты, Гц

Хизм - измеренное значение дозы фликера

Ризм - измеренное значение активной мощности, Вт

Q™ - измеренное значение реактивной мощности, вар

Sro]u - измеренное значение полной мощности, В-А

W™ - измеренное значение активной или реактивной электрической энергии, Вт-ч или вар-ч UhN - измеренное значение гармоники или интергармоники напряжения;

IhN - измеренное значение гармоники или интергармоники тока.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220

- частота переменного тока, Гц

50

- напряжение постоянного тока, В

12

Г абаритные размеры, мм (длина х ширина х высота)

230x140x80

Масса, кг, не более

1,1

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +55

- относительная влажность, %

от 5 до 98

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации или паспорт анализатора типографским способом и на заднюю часть корпус анализатора в виде голографической наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор качества электрической энергии

MI 2892 или MI 2893

1 шт.

Токовые клещи

В

зависимости от заказа

4 шт.

Температурный щуп

A 1354

1 шт.

Измерительные наконечники с цветовой кодировкой

-

5 шт.

Зажим «крокодил» с цветовой кодировкой

-

5 шт.

Провод для измерения напряжения с цветовой кодировкой

-

5 шт.

Кабель USB

-

1 шт.

Кабель RS232

-

1 шт.

Кабель Ethernet

-

1 шт.

Адаптер блока питания 12 В/1,2 A

-

1 шт.

Аккумуляторы никель-металлогидридные, тип HR 6 (AA)

-

6 шт.

Мягкая сумка для переноски

-

1 шт.

Компакт-диск с программным обеспечением

PowerView

v3.0

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5933-

551-2019

1 экз.

Поверка

осуществляется по документу РТ-МП-5933-551-2019 «ГСИ. Анализаторы качества электрической энергии MI 2892, MI 2893. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 апреля 2019 г.

Основные средства поверки:

-    калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07);

-    катушка для калибровки бесконтактных измерителей тока Fluke 5500A/C0IL (регистрационный номер в Федеральном информационном фонде 61596-15);

-    усилитель тока Fluke 52120 А (регистрационный номер в Федеральном информационном фонде 61033-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения

Техническая документация изготовителя «METREL d.d.»

75686-19
Номер в ГРСИ РФ:
75686-19
Производитель / заявитель:
"METREL d.o.o.", Словения
Год регистрации:
2019
Cрок действия реестра:
26.07.2029
Похожие СИ
85760-22
85760-22
2022
Shijiazhuang Suin Instruments CO., LTD., Китай
Срок действия реестра: 07.06.2027
83262-21
83262-21
2021
Компания "KYORITSU ELECTRICAL INSTRUMENTS WORKS, LTD.", Япония. Заводы-изготовители: "Kew (Thailand) Ltd.", Таиланд; "KYORITSU SHANGHAI TRADING COMPANY LIMITED", Китай
Срок действия реестра: 27.09.2026
77310-20
77310-20
2020
"Fluke Corporation Electronics", США; завод-изготовитель: "SC Benchmark Elec. Romania SRL", Румыния
Срок действия реестра: 30.01.2025
75837-19
75837-19
2019
ООО "Энерготест", г.Москва
Срок действия реестра: 20.08.2024
74037-19
74037-19
2019
Общество с ограниченной ответственностью "Научно-производственное предприятие "Энерготехника" (ООО "НПП "Энерготехника"), г. Пенза (срок свидетельства: 15.02.2029 г.). ООО "ЭРА", г. Пенза;ООО "НТП "Энергок
Срок действия реестра: 15.02.2024
74029-19
74029-19
2019
"HIOKI E.E. Corporation", Япония
Срок действия реестра: 15.02.2024
73810-19
73810-19
2019
"GMC-I Messtechnik GmbH", Германия
Срок действия реестра: 22.01.2024
73807-19
73807-19
2019
"HT ITALIA S.r.l.", Италия
Срок действия реестра: 22.01.2029
71287-18
71287-18
2018
"Yokogawa Test & Measurement Corporation", Япония; Завод-изготовитель "Yokogawa Manufacturing Corporation Kofu Factorу", Япония
Срок действия реестра: 01.06.2028
70278-18
70278-18
2018
"KoCoS Messtechnik AG", Германия
Срок действия реестра: 26.01.2023
