| Номер в госреестре | 75687-19 |
| Наименование СИ | Системы автоматические для обеспечения контроля за дорожным движением |
| Обозначение типа СИ | "Автодория 3.5" |
| Изготовитель | Общество с ограниченной ответственностью «Автодория» (ООО «Автодория»), г. Казань |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматические для обеспечения контроля за дорожным движением «Автодория» 3.5 (далее системы) предназначены для измерения скорости движения транспортных средств (далее ТС) в автоматическом режиме радиолокационным методом в зоне контроля, по видеокадрам в зоне контроля и на контролируемом участке дороги, измерения пройденного пути ТС в зоне контроля, определения текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU) и определения места расположения систем.
Принцип действия систем:
- при измерении скорости движения ТС радиолокационным методом в зоне контроля, основан на измерении разности частоты высокочастотных сигналов при отражении от движущегося объекта, находящегося в зоне его контроля (эффект Доплера);
- при измерении скорости движения ТС по видеокадрам в зоне контроля, основан на измерении пройденного пути ТС в зоне контроля и времени, за которое ТС прошло данный путь;
- при измерении скорости движения ТС на контролируемом участке дороги, основан на измерении интервала времени, за который ТС прошло расстояние между регистраторами транспортных средств (далее РТС);
- при измерении пройденного пути ТС в зоне контроля, основан на измерении расстояния по видеокадрам, диапазон измерения ограничен зоной контроля;
- при измерении текущих значений времени и координат, основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.
Системы выпускаются в трёх модификациях. Модификация 1 состоит из одного РТС. Модификация 2 состоит из двух и более РТС. Модификация 3 состоит из четырех и более РТС.
Каждый РТС имеет индекс «Х», определяющий его конструктив и функциональные параметры, влияющие на метрологические характеристики:
индекс «К» - измеряет текущее время и определяет место расположения системы;
индекс «КВ» - измеряет скорость движения ТС по видеокадрам в зоне контроля, текущее время и определяет место расположения системы;
индекс «КР» - измеряет скорость движения ТС радиолокационным методом в зоне контроля, текущее время и определяет место расположения системы;
индекс «МВ» - измеряет скорость движения ТС по видеокадрам в зоне контроля, текущее время и определяет место расположения системы.
Каждый РТС выполнен во влагозащищенном антивандальном корпусе и включает в себя: вычислительный модуль, навигационный модуль (ГЛОНАСС/GPS-приемник), модуль связи (3G-модем/Wi-Fi/Ethernet), диагностический модуль, модуль питания от уличной сети (ИБП), модуль автономного питания, ИК прожектор и программное обеспечение. РТС с индексами «К», «КР», «КВ» имеет внешний ИК прожектор.
Системы размещаются стационарно и предназначены для работы в непрерывном режиме в течение не ограниченного промежутка времени, размещаются на опорах, стойках и других элементах обустройства автомобильных дорог.
Маркировка системы наносится РТС и содержит: наименование и заводской номер системы, название и адрес предприятия-изготовителя, месяц и год изготовления, знак утверждения типа.

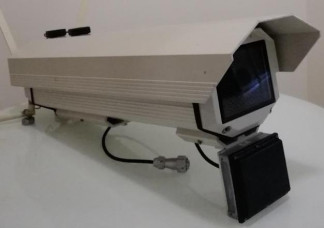

Общий вид составных частей системы приведен на рисунке 1.
Места пломбирования, маркировки и нанесения знака утверждения типа приведены на рисунках 2 и 3.
avtsdoria
РТС с индексом «МВ»
Сервер
Рисунок 1 - Общий вид составных частей системы
Программное обеспечение систем состоит из программного обеспечения «Регистратор» (ПО «Регистратор») и специального программного обеспечения (далее СПО).
ПО «Регистратор» выполняет следующие функции: измерение скорости движения ТС радиолокационным методом в зоне контроля, измерение скорости движения ТС по видеокадрам в зоне контроля, измерение текущих значений времени, определение места расположения систем.
СПО выполняет следующие функции: измерение скорости движения ТС на контролируемом участке автодороги.
Метрологически значимая часть ПО «Регистратор» состоит из libDataMerger.so. Метрологически значимая часть СПО состоит из libTracker.so.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологической части ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | libDataMerger.so | libTracker.so |
| Номер версии (идентификационный номер) метрологически значимой части ПО | 3.5 | 3.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 9f03b5df8999891701 b4a7203069a376 | a1f6495b7c3a81a046 7fa0fefa843103 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС, км/ч - при измерении по видеокадрам в зоне контроля (РТС с индексами «КВ», «МВ», все модификации) | от 0 до 350 |
| - при измерении радиолокационным методом в зоне контроля (РТС с индексами «КР», все модификации) | от 1 до 300 |
| - при измерении на контролируемом участке дороги (только модификации 2 и 3, РТС со всеми индексами) | от 0 до 350 |
| Пределы допускаемой погрешности измерения скорости движения ТС а) при измерении по видеокадрам в зоне контроля (РТС с индексами «КВ», «МВ», все модификации) - в диапазоне от 0 до 100 км/ч включ., км/ч | ±1 |
| - в диапазоне св. 100 до 350 км/ч, % от измеряемой величины | ±1 |
| б) при измерении радиолокационным методом в зоне контроля (РТС с индексами «КР», все модификации) - в диапазоне от 1 до 100 км/ч включ., км/ч | ±1 |
| - в диапазоне св. 100 до 300 км/ч, % от измеряемой величины | ±1 |
| в) при измерении на контролируемом участке автодороги (только модификации 2 и 3, РТС со всеми индексами) - в диапазоне от 0 до 100 км/ч включ., км/ч | ±1 |
| - в диапазоне св. 100 до 350 км/ч, % от измеряемой величины | ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации с национальной координированной шкалой времени UTC (SU), мкс - РТС с индексами «К», «КВ», «МВ», для всех модификаций | ±1 |
| - РТС с индексами «КР», для всех модификаций | ±1000 |
| Пределы допускаемой абсолютной инструментальной погрешности определения координат (при доверительной вероятности 0,95) места расположения системы, м (РТС со всеми индексами, для всех модификаций) | ±1,5 |
| Пределы допускаемой относительной погрешности измерения пройденного пути ТС в зоне контроля, % (РТС с индексами «КВ», «МВ», для всех модификаций) | ±0,75 |
| Наименование характеристики | Значение |
| Длина зоны контроля, м | от 20 до 50 |
| Ширина зоны контроля, м | от 3 до 16 |
| Минимальная протяженность контролируемом участке, м | 200 |
| Максимальная протяженность контролируемом участке, км | 100 |
| Рабочие условия эксплуатации оборудования: | |
| а) для частей из состава системы модификации 1 и 2: | |
| - температура окружающей среды, °С | от -50 до +60 |
| - относительная влажность при температуре 25 °С, %, не более | 90 |
| - атмосферное давление, кПа | от 60 до 107 |
| б) для сервера из состава системы модификации 3: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность при температуре 25 °С, %, не более | 90 |
| атмосферное давление, кПа | от 60 до 107 |
| Степень защиты оболочки по ГОСТ 14254-2005: | |
| - РТС с индексом «К», «КВ», «КР», все модификации | IP66/IP67 |
| - РТС с индексом «МВ», все модификации | IP65 |
| - сервер из состава системы модификации 3 | IP20 |
| Напряжение питания от сети постоянного тока, В | |
| (РТС со всеми индексами, для всех модификаций) | от 10,5 до 15 |
| Напряжение питания от сети переменного тока, В | |
| (только для сервера из состава системы модификации 3) | от 187 до 264 |
| Потребляемая мощность, Вт, не более: | |
| а) РТС со всеми индексами, для всех модификаций | |
| - типовая | 20 |
| - предельная | 240 |
| б) для сервера из состава системы модификации 3 | 1100 |
| Габаритные размеры составных частей из состава системы, мм, не | |
| более | |
| в) РТС с индексом «К», «КВ», «КР», все модификации | |
| а) высота | 690 |
| б) ширина | 175 |
| в) длина | 300 |
| г) РТС с индексом «МВ», все модификации | |
| - высота | 412 |
| - ширина | 508 |
| - длина | 360 |
| д) сервер из состава системы модификации 3 | |
| - высота | 88 |
| - ширина | 430 |
| - длина | 710 |
| Масса составных частей из состава системы, кг, не более | |
| - РТС с индексом «К», «КВ», «КР», все модификации | 6 |
| - РТС с индексом «МВ», все модификации | 25 |
| - сервер из состава системы модификации 3 | 24 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус с помощью этикетки, выполненной типографским способом.
Таблица 4 - Комплект поставки комплексов
| Наименование | Обозначение | Кол-во |
| Системы автоматические для обеспечения контроля за дорожным движением «Автодория» 3.5 | 1 шт. | |
| и д о М | жкация 1 | |
| РТС с индексом «К», «КВ», «КР», «МВ» 1) | - | 1 шт. |
| Набор кронштейнов | - | 1 шт. |
| Руководство по эксплуатации | АДОР.330.26.51.001 РЭ | 1 экз. |
| Паспорт | АДОР.330.26.51.001 ПС | 1 экз. |
| Методика поверки | АДОР.330.26.51.001 МП | 1 экз. |
| и д о М | жкация 2 | |
| РТС с индексом «К», «КВ», «КР», «МВ» 1) | - | 2-42 шт.1) |
| Набор кронштейнов | - | 2-42 шт. 1) |
| Руководство по эксплуатации | АДОР.330.26.51.001 РЭ | 1 экз. |
| Паспорт | АДОР.330.26.51.001 ПС | 1 экз. |
| Методика поверки | АДОР.330.26.51.001 МП | 1 экз. |
| и д о М | жкация 3 | |
| РТС с индексом «К», «КВ», «КР», «МВ» 1) | - | 4-100 шт. 1) |
| Сервер | - | 1 шт. |
| Набор кронштейнов | - | 4-100 шт. 1) |
| Руководство по эксплуатации | АДОР.330.26.51.001 РЭ | 1 экз. |
| Паспорт | АДОР.330.26.51.001 ПС | 1 экз. |
| Методика поверки | АДОР.330.26.51.001 МП | 1 экз. |
Примечание: по заказу.
осуществляется по документу АДОР.330.26.51.001 МП «Системы автоматические для обеспечения контроля за дорожным движением «Автодория» 3.5. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 мая 2019 г.
Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM, NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;
- осциллограф цифровой запоминающий С8-205/2 регистрационный номер 64767-16 в Федеральном информационном фонде;
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- дальномеры лазерные Leica DISTO D5 Leica DISTO D8, регистрационный номер 41142-09 в Федеральном информационном фонде;
- имитатор параметров движения транспортных средств «Сапсан 3», регистрационный номер 51426-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31.07.2018.
«Система автоматическая для обеспечения контроля за дорожным движением «Автодория» 3.5. Технические условия АД0Р.330.26.51.001 ТУ.
