| Номер в госреестре | 75689-19 |
| Наименование СИ | Комплексы наливные измерительные |
| Обозначение типа СИ | E3000 |
| Изготовитель | "EMCO Wheaton GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы наливные измерительные Е3000 (далее - комплексы) предназначены для автоматизированного измерения количества нефти, нефтепродуктов, сжиженных углеводородных газов, воды и других жидкостей в единицах массы прямым методом динамических измерений, верхним или нижним способом налива (слива) в (из) автомобильные и железнодорожные цистерны.
Принцип действия комплексов основан на использовании прямого метода динамических измерений массы жидкости с применением преобразователей массового расхода.
Комплекс состоит из следующих узлов: модуля (модулей) измерительного, устройства (устройств) налива (и паровозврата) и модуля управления.
Модуль измерительный состоит из ниже перечисленных компонентов, смонтированных на металлоконструкции (раме):
- входной фланец;
- обратный клапан;
- фильтр;
- газоотделитель;
- манометр;
- предохранительный клапан;
- датчик температуры;
- термокарман;
- расходомер массовый;
- регулирующий клапан (с пневматическим приводом, электрическим приводом или цифровой электрогидравлический с электромагнитным управлением);
- смотровое стекло;
- система трубопроводов.
При необходимости модуль измерительный комплектуется датчиком давления, пробоотборником, насосным агрегатом, электрическим обогревом. При измерении жидкости без применения насосного агрегата, ее подача осуществляется с использованием внешнего насосного оборудования. Комплекс может иметь в своем составе один и более измерительных модулей и устройств налива по количеству наливаемых продуктов.
Узел слива/налива включает в себя в зависимости от модификации в различных комбинациях устройство (устройства) нижнего слива/налива с муфтой подключения к цистерне, устройство отвода паров с муфтой подключения к цистерне, устройство (устройства) верхнего налива, площадку обслуживания, складной мостик для доступа на цистерну.
Схема обозначений комплексов Е3000 при заказе и в документации следующая:
Комплекс наливной измерительный Е3000-ХХХ-ХХ-Х, где:
Первая Х - цифра от 1 до 10 - количество наливаемых продуктов.
Вторая Х - буквенное обозначение S (D) - односторонний (двусторонний) нижний налив.
Третья Х - цифра от 1 до 10 - количество измерительных линий.
Четвертая Х - буквенное обозначение C (B) - комбинированный (нижний налив).
Пятая Х - цифра 1 или 2 - количество устройств верхнего налива.
Шестая Х - цифра 1или 2 - количество рукавов отвода паров.
Комплекс комплектуется основными и вспомогательными средствами измерений.
Совокупность основных средств измерений, которыми комплектуется конкретная установка, определяется заказчиком.
В качестве основных средств измерений применяются:
- счетчики-расходомеры массовые Micro Motion, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 45115-16;
- расходомеры массовые Promass, рег. № 15201-11;
- расходомеры-счетчики массовые OPTIMASS x400, рег. № 53804-13.
Вспомогательные средства измерений утвержденного типа, в том числе:
- термопреобразователи сопротивления платиновые TR, TS, TST, TPR, TSM, TET, рег. № 68002-17;
- термопреобразователи сопротивления TR, TF, рег. № 71870-18;
- датчики температуры Omnigrad S мод. TMT 142C, TMT 142R, рег. № 42890-09;
- преобразователи давления измерительные Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD), рег. № 41560-09;
- манометры деформационные с трубчатой пружиной 2, рег. № 55984-13.
Модуль управления состоит из следующих компонентов: контроллера, устройства индикации, силовых модулей, устройств согласования сигналов и протоколов, блоков питания. В зависимости от назначения установки устройство может отображать информацию о массе и (или) объеме продукта, температуре и плотности жидкости или массе и (или) объеме выданной дозе, ее стоимости и цене.
Модуль управления обеспечивает сбор данных при измерениях, управление режимами налива/слива, запорной арматурой, архивирование и хранение данных, передачу результатов измерений в систему верхнего уровня, контроль показаний приборов безопасности (наличие заземления, наличие продукта на входе установки и т.д.), аварийное отключение процесса налива в случае возникновения нештатной ситуации. В зависимости от конфигурации установки, модуль управления может быть выполнен в едином конструктивном исполнении или состоять из нескольких функционально законченных узлов, расположенных в установке или вне ее.
По заказу потребителя блок управления может быть дополнительно оборудован считывателями смарт и платежных карт, клавиатурой, терминалами доступа.
В систему обработки информации входит один из перечисленных ниже контроллеров:
- контроллер-дозатор DL8000, рег. № 44643-10;
- комплекс измерительно-вычислительный и управляющий на базе платформы Logix D, рег. № 64136-16.

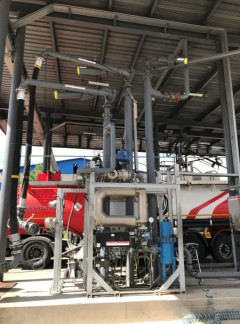

Общий вид комплекса представлен на рисунке 1.
Пломбировка комплекса не предусмотрена. Схема пломбировки средств измерений, входящих в состав комплекса в соответствии с их эксплуатационной документацией и/или в соответствии с их описанием типа, и/или в соответствии с МИ 3002-2006.
Программное обеспечение (ПО) комплекса обеспечивает прием и обработку информации от первичных преобразователей и внешних систем управления. ПО комплекса разделено на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО, реализована в контроллере-дозаторе DL8000 или в комплексе измерительновычислительном и управляющем на базе платформы Logix D (далее - ИВК), сведения о которых приведены в таблице 1 и 2 соответственно.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
| Таблица 1 - Идентис | жкационные данные ПО контроллера-дозатора DL8000 | |||||
| Идентификационные данные (признаки) | Значение | |||||
| LiquidCal cs | TransactionH istory | Printer | Additive s | Batching | KeypadDispla У | |
| Идентификационное наименование ПО | W68196 | W68202 | W6820 3 | W68179 | W68197 | W68200 |
| Номер версии (идентификационный номер) ПО | не ниже 2.21 | не ниже 2.33 | не ниже 2.30 | не ниже 2.30 | не ниже 2.33 | не ниже 2.33 |
| Цифровой идентификатор ПО | - | - | - | - | - | - |
Таблица 2 - Идентификационные данные ПО комплекса измерительно-вычислительного и управляющего на базе платформы Logix D_
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | ПО модулей Redundant I/O (серия 1715) | ПО модулей Point I/O (серия 1734) | ПО модулей Control-Logix (серия 1756) | ПО модулей Compact Logix (серия 1769, 5069) | ПО модулей Flex I/O (серия 1794) | ПО модулей Flex Ex (серия 1797) |
| Номер версии (идентификационный номер) ПО | Не ниже 1.x | Не ниже 1.x | Не ниже 1.x | Не ниже 1.x | Не ниже 1.x | Не ниже 1.x |
| Цифровой идентификатор ПО | Не используется | |||||
| где «х» - цифра от 0 до 99 | ||||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Массовый расход по одной измерительной линии, т/ч, не более | 100 |
| Пределы допускаемой относительной погрешности измерений массы жидкости, % | ±0,15; ±0,2; ±0,25 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть, нефтепродукты, сжиженные газы, вода и другие жидкости |
| Количество измерительных линий, шт. | от 1 до 10 |
| Количество выдаваемых продуктов, шт. | от 1 до 10 |
| Номинальный диаметр, мм - устройств верхнего налива в авто- и железнодорожные цистерны - устройств нижнего налива (слива) в автомобильные и железнодорожные цистерны | 80; 100; 50; 80; 100; 150; 175; 200 |
| Наименьшая доза выдачи жидкости, кг | 200 |
| Диапазон плотности измеряемой среды, кг/м3 | от 400 до 3000 |
| Давление измеряемой среды, МПа, не более | 4,0 |
| Диапазон температуры измеряемой среды, °С | от -50 до +250 |
| Режим работы комплекса | периодический |
| Параметры электрического питания: - напряжение, В - частота, Гц | 220-23 • 380+57 50±1 |
| Наименование характеристики | Значение |
| Потребляемая мощность, кВт, не более | 60 |
| Г абаритные размеры комплекса, мм, не более | 5500х200х6600 |
| Масса, кг | 3000 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -50 до +60 от 20 до 100 от 84 до 106 |
| Средний срок службы, лет, не менее | 20 |
наносится справа в нижней части титульного листа руководства по эксплуатации комплекса типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Комплекс наливной измерительный Е3000 в составе: - модуля (модулей) измерительного, - устройства (устройств) налива (и паровозвра-та), - модуля управления. | - | 1 | В соответствии с заказом |
| Руководство по эксплуатации. Комплексы наливные измерительные Е3000 | - | 1 | - |
| Инструкция. Государственная система обеспечения единства измерений. Комплексы наливные измерительные Е3000. Методика поверки | МП 0735-9-2018 | 1 | |
| EMCO WHEATON - Измерительный комплекс Е3000. Паспорт | - | 1 | - |
осуществляется по документу МП 0735-9-2018 «Инструкция. Государственная система обеспечения единства измерений. Комплексы наливные измерительные Е3000. Методика поверки», утвержденному ФГУП «ВНИИР» 22 августа 2018 г.
Основные средства поверки:
- эталоны 1-го и 2-го разрядов в соответствии с приказом № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» с диапазоном измерений расхода, обеспечивающим возможность поверки системы во всем диапазоне измерений (часть 1 и 2).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплекса в виде оттиска повери-тельного клейма или наклейки.
приведены в документе «ГСИ. Масса жидкости. Методика измерений комплексами наливными измерительными Е3000» (свидетельство об аттестации методики измерений № 01.002572013/15309-18 от 10.08.2018).
Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Росстандарта от 07 февраля 2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация фирмы-изготовителя
