| Номер в госреестре | 75702-19 |
| Наименование СИ | Преобразователи импульсного тока измерительные |
| Обозначение типа СИ | ИТМ-200 |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 30.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи импульсного тока измерительные ИТМ-200 (далее - преобразователи) предназначены для преобразования амплитудно-временных параметров импульсов тока (в том числе молниевых разрядов) в электрические сигналы, доступные для осциллографической регистрации.
Принцип действия преобразователей основан на преобразовании импульса тока, протекающего через прибор, в пропорциональный по величине электрический сигнал, доступный для осциллографической регистрации.
Преобразователь представляет собой коаксиальный токовый шунт, а именно однослойный сильфон из нержавеющей стали с приваренными к нему фланцами из нержавеющей стали. Съём выходного сигнала производится с двух медных дисков притянутых винтами к шайбам из нержавеющей стали, вваренным непосредственно в торцы сильфона. В центре одного из дисков установлен выходной высокочастотный коаксиальный разъем. Припаянный к её центральному контакту проводник проходит по оси сильфона и распаивается в центре диска, установленного на противоположном торце сильфона. Для обеспечения прочности шунта, испытывающего значительные механические нагрузки в процессе прохождения через него тока, фланцы стянуты между собой силовыми стойками из изоляционного материала.
При измерениях преобразователь жестко закрепляют в разрыве измерительной цепи или в токосъемных выводах. При протекании импульса тока через преобразователь на его выходе возникает соответствующий импульс напряжения, который через коаксиальный кабель передается на вход осциллографического регистратора.

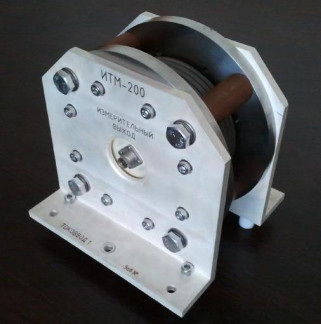

Общий вид преобразователей представлен на рисунке 1.
Обозначение места нанесения маркировки, знака поверки представлено на рисунке 2.
Пломбирование преобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитуды импульсного тока, А | от 1,0-10^ до 2,0405 |
| Коэффициент преобразования, В-А"1 | от 5,040-4 до 5>10-3 |
| Пределы допускаемой относительной погрешности коэффициента преобразования, % | ±10 |
| Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, нс | от 25 до 250 |
| Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики, % | ±15 |
| Примечание - Максимальная рабочая амплитуда импульсов тока преобразователей соответствует «Квалификационным требованиям KT-160D «Условия эксплуатации и окружающей среды для бортового авиационного оборудования (внешние воздействующие факторы). Требования, нормы и методы испытаний», при этом верхнее значение диапазона измерений амплитуды импульсного тока соответствует максимальному значению тока молниевого разряда (компонента «А») с длительностью импульса 0,5 мс | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - высота - ширина - длина | 350 300 300 |
| Масса, кг, не более | 14 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +20 °С, %, не более - атмосферное давление, кПа | от -20 до +50 90 от 94 до 107 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь импульсного тока измерительный ИТМ-200 | - | 1 шт. |
| Паспорт | КВФШ.468165.019 ПС | 1 экз. |
| Руководство по эксплуатации | КВФШ.468165.019 РЭ | 1 экз. |
| Методика поверки | МП 008.М12-19 | 1 экз. |
| Упаковка | - | 1 шт. |
осуществляется по документу МП 008.М12-19 «ГСИ. Преобразователи импульсного тока измерительные ИТМ-200. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 25 февраля 2019 г.
Основные средства поверки:
1 Государственный первичный специальный эталон единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10 нс по ГОСТ 8.540-2015;
2 Государственный первичный специальный эталон единицы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА по ГОСТ 8.644-2014;
3 Осциллограф цифровой запоминающий Tektronix ТББ 784D (регистрационный номер 19296-00);
4 Катушка электрического сопротивления Р310 (регистрационный номер 1152-58). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям импульсного тока измерительным ИТМ-200
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
КВФШ.468165.019 ТУ Преобразователи импульсного тока измерительные ИТМ-200. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
