| Номер в госреестре | 75703-19 |
| Наименование СИ | Преобразователи напряженности импульсного магнитного поля измерительные |
| Обозначение типа СИ | ИП-НК |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 30.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряженности импульсного магнитного поля измерительные ИП-НК (далее - преобразователи) предназначены для преобразования амплитудно-временных параметров импульсов напряженности магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном и субнаносекундном диапазоне, включая сверхкороткие электромагнитные импульсы, в электрические сигналы, доступные для осциллографической регистрации.
Принцип действия преобразователей основан на преобразовании напряженности импульсного магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) в пропорциональный по величине электрический сигнал, доступный для осциллографической регистрации.
Преобразователи состоят из следующих частей:
- индукционного дифференциального первичного измерительного преобразователя с ферритовой линией задержки (ПИП);
- линии связи, скорректированной (ЛС).
ПИП выполнен дифференциальным в виде двух катушек, намотанных на общем стержневом ферритовом сердечник и размещенных в корпусе из текстолита. ПИП снабжен пассивными L-R-интеграторами, индуктивностями которых является индуктивности катушек, а в качестве сопротивления используются высокочастотные резисторы с номиналом порядка единиц Ом. К выходу каждого интегратора подключены отрезки коаксиальных кабелей, намотанных на ферритовую линию задержки и соединенные на конце по схеме: оплетка к оплетке, жила к жиле для заделки под высокочастотный выходной разъем.
ЛС преобразователей скорректированные, выполнены на основе радиочастотных кабелей и предназначены для подключения с одной стороны к высокочастотному выходному разъемы ПИП, а с другой к осциллографическому регистратору.
При измерениях ПИП помещают в объем исследуемого импульсного магнитного (электромагнитного) поля. Под воздействием импульса магнитного (электромагнитного) поля в катушках ПИП возникает ЭДС, пропорциональная производной индукции измеряемого магнитного поля. ЭДС индукции интегрируется с помощью пассивных L-R-интеграторов, встроенных в ПИП. Импульс напряжения с выхода ПИП передается по кабельной линии связи на вход осциллографического регистратора.

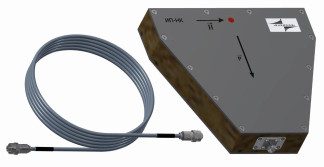

Общий вид преобразователей представлен на рисунке 1.
Обозначение места нанесения маркировки, знака поверки представлено на рисунке 2.
Пломбирование преобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Коэффициент преобразования, В-А-1-м | от 10-4 до 1 |
| Пределы допускаемой относительной погрешности коэффициента преобразования, % | ±10 |
| Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, пс | от 25 до 1000 |
| Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды, нс | от 50 до 1000 |
| Пределы допускаемой относительной погрешности измерений временных интервалов, % | ±15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры ПИП, мм, не более | |
| - высота | 100 |
| - ширина | 400 |
| - длина | 400 |
| Масса без ЛС, кг, не более | 5,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +50 |
| - относительная влажность при температуре +20 °С, | |
| %, не более | 90 |
| - атмосферное давление, кПа | от 94 до 107 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Первичный измерительный преобразователь (ПИП) | 1 шт. | |
| Линия связи преобразователя скорректированная (ЛС) | 1 шт. | |
| Паспорт | КВФШ.468165.018 ПС | 1 экз. |
| Руководство по эксплуатации | КВФШ.468165.018 РЭ | 1 экз. |
| Методика поверки | МП 007.М12-19 | 1 экз. |
| Упаковка | - | 1 шт. |
осуществляется по документу МП 007.М12-19 «ГСИ. Преобразователи напряженности импульсного магнитного поля измерительные ИП-НК Методика поверки», утвержденным ФГУП «ВНИИОФИ» 19 февраля 2019 г.
Основные средства поверки:
1 Государственный первичный специальный эталон единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс ГЭТ 148-2013 по ГОСТ 8.540-2015;
2 Г осударственный первичный специальный эталон единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 10 до 100 пс ГЭТ 178-2016 по Государственной поверочной схеме для средств измерений напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 10 до 100 пс, утвержденной Приказом Росстандарта от 28.09.2018 г. № 2087;
3 Осциллограф цифровой стробоскопический широкополосный Tektronix CSA 8000B (регистрационный номер 40566-09);
4 Осциллограф цифровой запоминающий Tektronix DPO 71604 (регистрационный номер 48470-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия КВФШ.468165.018ТУ Преобразователи напряженности импульсного магнитного поля измерительные ИП-НК
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
