Комплекс автоматизированный измерительный непрерывного мониторинга дымовых газов сероочистки энергоблока №10 Троицкой ГРЭС, 75704-19

75704-19
Комплекс автоматизированный измерительный непрерывного мониторинга дымовых газов сероочистки энергоблока №10 Троицкой ГРЭС (далее по тексту - комплекс) предназначен для измерений сигналов силы постоянного тока и преобразования их в значения технологических параметров (расхода, давления, температуры, газового анализа, влажности и запыленности дымовых газов), контроля и хранения параметров отходящих дымовых газов установки сероочистки энергоблока №10.
Карточка СИ
Номер в госреестре 75704-19
Наименование СИ Комплекс автоматизированный измерительный непрерывного мониторинга дымовых газов сероочистки энергоблока №10 Троицкой ГРЭС
Изготовитель ОАО "Кварц-Новые Технологии", г.Москва
Год регистрации 2019
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплекс автоматизированный измерительный непрерывного мониторинга дымовых газов сероочистки энергоблока №10 Троицкой ГРЭС (далее по тексту - комплекс) предназначен для измерений сигналов силы постоянного тока и преобразования их в значения технологических параметров (расхода, давления, температуры, газового анализа, влажности и запыленности дымовых газов), контроля и хранения параметров отходящих дымовых газов установки сероочистки энергоблока №10.

Описание

Принцип действия комплекса основан на измерении сигналов силы постоянного тока от первичных измерительных преобразователей и преобразование этих сигналов в значения параметров и количества дымовых газов, обработке и отображении информации. Комплекс входит в состав АСУТП установки сероочистки энергоблока №10 Троицкой ГРЭС.

Комплекс состоит из:

1.    Оборудования нижнего уровня:

-    модулей аналогового ввода Simatic S7-300 типа SM331 в составе устройств распределенного ввода-вывода Simаtiс ЕТ-200М (регистрационный номер в Федеральном информационном фонде № 15772-11, № 22734-11), осуществляющих циклический опрос измерительных преобразователей, прием и преобразование токовых сигналов от датчиков скорости потока, давления, температуры, влажности и запыленности дымовых газов, газоанализаторов состава дымовых газов, в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet»;

-    линий связи соединяющих измерительные модули с датчиками;

-    дублированных процессоров измерительного комплекса серии АS3000, обеспечивающих выполнение алгоритмов измерений параметров, расчета количества дымовых газов и приведения их к нормальным условиям при ведении технологического процесса установки сероочистки энергоблока № 10 Троицкой ГРЭС на основе принятой измерительной информации от датчиков и от модулей комплекса;

2.    Оборудования верхнего уровня, в качестве которого используется программно- технический комплекс «SPPA-T3000» фирмы Siemens:

-    дублированных серверов систем автоматизации ТМО предназначенных для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;

-    рабочих и инженерной станций комплекса, реализованных на базе персональных компьютеров, которые получают измерительную информацию от серверов автоматизации и обеспечивают визуализацию результатов измерений и функционирования оборудования установки сероочистки, стандартного программного обеспечения - операционной системы Windows 7 Ultimate и специализированного инженерного программного обеспечения SPPA-T3000, предназначенного для конфигурации серверов, инженерных и рабочих станций, обеспечения диагностики работы системы управления оборудованием установки сероочистки энергоблока №10 и передачи измерительной информации на терминалы операторов и инженерную станцию комплекса.

Все компоненты комплекса размещаются в специализированных запираемых шкафах, шкафы размещаются в специальных помещениях, имеющих ограничение доступа.

Конструктивное исполнение комплекса представлено на рисунках 1 -3.

и ,

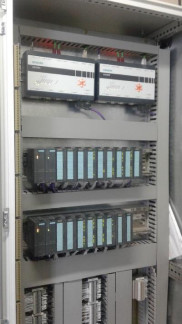

Рисунок 1 - Общий вид шкафа

Рисунок 2 - Общий вид шкафа контроллеров

Пломбирование комплекса не предусмотрено.

Программное обеспечение

Комплекс работает под управлением лицензионного программного обеспечения (ПО) «SPPA-T3000», версия 07.1.12.04.

Конфигурация программного проекта F559S-SMC-9021 на базе ПТК «SPPA-T3000» выполнена под задачи «Комплекса автоматизированного непрерывного мониторинга дымовых газов сероочистки энергоблока №10 Троицкой ГРЭС.

Уровень защиты ПО «^РРА-Т3000» «высокий» в соответствии с Р 50.2.077-2014. Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО. Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программный проект на базе инженерного пакета «SPPA-T3000»

Номер версии (идентификационный номер) ПО

07.0.12.04

Цифровой идентификатор ПО

F 0E2CD481BE6370CE2A08FDB 6FC51A78

Алгоритм проверки контрольной суммы

MD5

Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (расхода, давления, температуры, газового анализа, влажности и запыленности дымовых газов), мА

от 4 до 20

Пределы допускаемой приведенной погрешности (приведенной к диапазону преобразования), %

±0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных модулей типа SM331 в составе комплекса, шт.

4

Количество измерительных преобразователей подключаемых на вход одного модуля типа SM, шт.

8

Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт.

23

Количество устройств распределенного ввода-вывода Simаtiс ЕТ-200М

4

Параметры электрического питания:

- напряжение постоянного тока, В

24

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при температуре +25 °С, %

-    атмосферное давление, кПа

от 0 до +40 от 30 до 80 от 80 до 108

Средний срок службы, лет, не менее

15

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс автоматизированный измерительный непрерывного мониторинга дымовых газов сероочистки энергоблока №10 Троицкой ГРЭС

F559S-SMC-9021

1 шт.

Руководство по эксплуатации. Часть 1

F559S-SMC-9021 РЭ 01

1 шт.

Руководство по эксплуатации. Часть 2

F559S-SMC-9021 РЭ 02

1 шт.

Методика поверки

F559S-SMC-9021 МП

1 шт.

Формуляр

F559S-SMC-9021 ФО

1 шт.

Поверка

осуществляется по документу F559S-SMC-9021 МП «Комплекс автоматизированный измерительный непрерывного мониторинга дымовых газов сероочистки энергоблока №10 Троицкой ГРЭС. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.04.2019 г.

Основные средства поверки:

- калибратор многофункциональный МС2-К-1Б (регистрационный номер в Федеральном информационном фонде № 22237-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке, в формуляр наносят клеймо о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к комплексу автоматизированному измерительному непрерывного мониторинга дымовых газов сероочистки энергоблока №10 Троицкой ГРЭС

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.11.2024
