| Номер в госреестре | 75705-19 |
| Наименование СИ | Измерители для проверки электрической безопасности электрооборудования |
| Обозначение типа СИ | SECUTEST и PROFITEST |
| Изготовитель | ?ма "GMC-I Messtechnik GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 30.07.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители для проверки электрической безопасности электрооборудования SECUTEST и PROFITEST (далее измерители) предназначены для измерений электрического сопротивления, напряжения постоянного и переменного тока в электрических системах.
Принцип действия измерителей основан на преобразовании входных сигналов в цифровую форму быстродействующим АЦП, дальнейшей его обработке и отражении результатов измерений на жидкокристаллическом дисплее.
Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы. Измерители размещены в пластмассовом корпусе, на котором расположены жидкокристаллический цифровой дисплей, функциональные клавиши и переключатели, выходные разъемы.
Измерители для проверки электрической безопасности электрооборудования SECUTEST выпускаются в следующих модификациях BASE, BASE 10, PRO, PRO IQ, SIII+ и PROFITEST выпускаются в следующих модификациях PRIME, PRIME АС, PRIME DC, МXTRA, INTRO. Все модификации измерителей измеряют сопротивление по 2-х, 3-х и 4-х проводной схеме подключения, напряжение постоянного и переменного тока (кроме BASE, BASE 10, PRO IQ). Измерители PROFITEST модификаций PRIME, PRIME АС, PRIME DC измеряют напряжение постоянного тока при измерении сопротивления изоляции. SECUTEST модификаций PRO, SIII+ измеряют активную мощность.

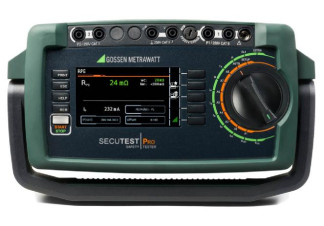

Общий вид средства измерений представлен на рисунках 1 и 2.
Схема пломбирования от несанкционированного доступа представлена на рисунках 3, 4.
SECUTEST BASE, BASE 10, PRO, PRO IQ SECUTEST SIII+
PROFITEST PRIME, PRIME АС, PRIME DC
PROFITEST PROFITEST
MXTRA INTRO
Рисунок 2 - Общий вид измерителей PROFITEST модификаций PRIME, PRIME АС, PRIME DC, MXTRA, INTRO
SECUTEST PRO
SECUTEST SIII+
PROFITEST PRIME, PROFITEST PROFITEST
PRIME АС, PRIME DC MXTRA INTRO
Рисунок 3 - Схема пломбирования от несанкционированного доступа SECUTEST
модификаций PRO, SIII+
Измерители имеют встроенное программное обеспечение (ПО), которое выполняет функции сбора, обработки, хранения, передачи и отображения измеренных данных.
Уровень защиты программного обеспечения «средний» в соответствие с Р50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
| Идентиф икационные данные | Измерители SECUTEST | P | ROFITEST | ||
| BASE,BASE 10, PRO IQ, PRO | SIII+ | PRIME PRIME АС PRIME DC | МXTRA | INTRO | |
| Идентификационное наименование ПО | BASE, BASE 10, PRO IQ, PRO | SIII+ | PRIME, PRIME АС, PRIME DC | МXTRA | INTRO |
| Номер версии (идентификационный номер) По | Не ниже 01.08.03 | Не ниже 7.39 | Не ниже 01.02.00 | Не ниже 01.16.00 | Не ниже 01.20.00 |
| Цифровой идентификатор ПО | - | - | - | - | |
| Другие идентиф икационные данные (тип прибора) | |||||
Таблица 2 - Метрологические характеристики SECUTEST модификаций BASE, BASE 10, PRO, PRO IQ_
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления заземления | (1,00 - 999) мОм (1,00 - 99,9) Ом (10,0 - 30,0) Ом |
| Измерительный ток (постоянный ток) | от 200 мА до 10 А |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления заземления от 0,01 до 99,9 Ом | ±(0,15 Ах±10 е.м.р.) |
| от 10,0 до 30,0 Ом | ±(0,10 Ах±10 е.м.р.) |
| Диапазон измерений электрического сопротивления изоляции | (10,0 - 999) кОм (1,00 - 9,99) МОм (10 - 99,9) МОм (100 - 300) МОм |
| Испытательное напряжение постоянного тока, В | от 50 до 500 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления изоляции: от 10,0 до 9,99 МОм | ±(0,05 Ах+4 е.м.р.) |
| от 10 до 300 МОм | ±(0,10 Ах±8 е.м.р.) |
| Диапазон измерений напряжения постоянного тока (только для модификации PRO и PRO IQ) | (0 - 99,9) В (100 - 250)В |
| Диапазон измерений напряжения переменного тока (при частоте от 45 Гц до 20 кГц) | (0 - 99,9) В (100 - 250)В |
| Пределы допускаемой абсолютной погрешности в режиме измерения напряжения постоянного тока | ±(0,02 Ах+2 е.м.р.) |
| Пределы допускаемой абсолютной погрешности в режиме измерения напряжения переменного тока в зависимости от измерительной частоты (только для модификации PRO и PRO IQ) от 45 до 65 Гц | ±(0,02 Ах±2 е.м.р.) |
| от 66 Гц до 10 кГц | ±(0,02 Ах±5 е.м.р.) |
| от 11 до 20 кГц | ±(0,05 Ах±5 е.м.р.) |
| Примечание: Ах - измеренное значение сопротивления (напряжения) в мОм, Ом, кОм МОм, (В); г.м.р. - единица младшего разряда в мОм, Ом, кОм МОм, В в зависимости от измеряемой величины. | |
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления, кОм | от 0,010 до 150,0 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления | ±(0,01 Ах+3 е.м.р.) |
| Диапазон измерений электрического сопротивления заземления, Ом | от 0,010 до 2,100 от 2,110 до 31,00 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления заземления | ±(0,025 Ах+5 е.м.р.) |
| Диапазон измерений электрического сопротивления изоляции, МОм | от 0,050 до 1,500 от 1,010 до 10,00 от 10,1 до 310 |
| Испытательное напряжение постоянного тока, В | от 50 до 500 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления изоляции от 0,050 до 1,500 МОм от 1,01 до 310 МОм | ±(0,025 Ах+5 е.м.р.) ±(0,10 Ах+10 е.м.р.) |
| Диапазон измерений напряжения постоянного тока | от 0 до 253,0 |
| Диапазон измерений напряжения переменного тока (при частоте от 45 Гц до 20 кГц), В | от 0 до 253,0 |
| Пределы допускаемой абсолютной погрешности в режиме измерения напряжения постоянного и переменного тока | ±(0,025 Ах+5 е.м.р.) |
| Примечание: Ах - измеренное значение сопротивления (напряжения) в Ом, кОм, МОм, (В); е.м.р. - единица младшего разряда в Ом, кОм, МОм, В в зависимости от измеряемой величины. | |
Таблица 4 - Метрологические характеристики PROFITEST модификаций MXTRA
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления заземления | (1,00 - 490) мОм (491 - 999) мОм (1,00 - 9,99) Ом (10,0 - 99,9) Ом (100 - 999) Ом (1,00 - 9,99) кОм |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления заземления от 1,00 до 490 мОм | ±(0,05 Ах±30 е.м.р.) |
| от 491 до 999 мОм | ±(0,04 Ах±40 е.м.р.) |
| от 1,00 Ом до 9,99 кОм | ±(0,03 Ах±3 е.м.р.) |
| Диапазон измерений электрического сопротивления изоляции в зависимости от испытательного напряжения постоянного тока: 50 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0 - 49,9) МОм |
| Наименование характеристики | Значение |
| 100 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0 -99,9) МОм |
| 250 В | (1,00-999) кОм (1,00 - 9,99) МОм (10,0 - 99,9) МОм (100-200) МОм |
| 500/1000 В | (1,00-999) кОм (1,00 - 9,99) МОм (10,0 - 99,9) МОм (100 - 500) МОм |
| Испытательное напряжение постоянного тока, В | 50, 100, 250, 500, 1000 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления изоляции от 1 до 999 кОм | ±(0,03 Ах+10 е.м.р.) |
| от 1 до 500 МОм | ±(0,03 Ах+1 е.м.р.) |
| Диапазон измерений электрического сопротивления проводников, Ом | от 0,01 до 9,99 от 10,0 до 99,9 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления проводников | ±(0,02 Ах+2 е.м.р.) |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 99,9 от 100 до 600 |
| Диапазон измерений напряжения переменного тока (при частоте от 50 до 400 Гц), В | от 0 до 99,9 от 100 до 600 |
| Пределы допускаемой абсолютной погрешности в режиме измерения напряжения постоянного и переменного тока, В от 0 до 99,9 | ±(0,01 Ах±5 е.м.р.) |
| от 100 до 600 | ±(0,01 Ах+1 е.м.р.) |
| Диапазон измерений напряжения постоянного тока при измерении электрического сопротивления изоляции | (10,0 - 99,9) В (1,00 - 1,19) кВ |
| Пределы допускаемой абсолютной погрешности в режиме измерения напряжения постоянного тока при измерении электрического сопротивления изоляции | ±(0,015 Ах+1 е.м.р.) |
| Примечание: Ах - измеренное значение сопротивления (напряжения) в мОм, Ом, кОм МОм, (В, кВ); е.м.р. - единица младшего разряда в мОм, Ом, кОм МОм, В, кВ в зависимости от измеряемой величины. | |
Таблица 5 - Метрологические характеристики PROFITEST модификаций PRIME, PRIME AC,
PRIME DC
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления заземления, Ом | от 0,01 до 9,99 от 10,0 до 99,9 от 100 до 199 |
| Измерительный ток (постоянный ток) | 200 мА, 25 А |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления заземления | ±(0,02 Ах+2 е.м.р.) |
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления изоляции в зависимости от испытательного напряжения постоянного тока: 50 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0-49,9) МОм |
| 100 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0-99,9) МОм |
| 250 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0 - 99,9) МОм (100-200) МОм |
| 325/500/1000 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0 - 99,9) МОм (100 - 999) МОм (1,00 - 1,20) ГОм |
| Испытательное напряжение постоянного тока, В | 50, 100, 250, 325, 500, 1000 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления изоляции от 1 до 999 кОм | ±(0,03 Ах±10 е.м.р.) |
| от 1 МОм до 1,2 ГОм | ±(0,03 Ах+1 е.м.р.) |
| Диапазон измерений электрического сопротивления проводников, Ом | от 0,01 до 9,99 от 10,0 до 99,9 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления проводников | ±(0,02 Ах+2 е.м.р.) |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 99, от 100 до 600 |
| Диапазон измерений напряжения переменного тока (при частоте от 50 до 400 Гц), В | от 0 до 99,9 от 100 до 999 |
| Пределы допускаемой абсолютной погрешности в режиме измерения напряжения постоянного и переменного тока, В от 0 до 99,9 | ±(0,01 Ах±5 е.м.р.) |
| от 100 до 999 | ±(0,01 Ах+1 е.м.р.) |
| Диапазон измерений напряжения постоянного тока при измерении электрического сопротивления изоляции | (10,0 - 99,9) В (1,00 - 1,19) кВ |
| Пределы допускаемой абсолютной погрешности в режиме измерения напряжения постоянного тока при измерении электрического сопротивления изоляции | ±(0,015 Ах+1 е.м.р.) |
| Примечание: Ах - измеренное значение сопротивления (напряжения) в мОм, Ом, кОм МОм, (В, кВ); е.м.р. - единица младшего разряда в мОм, Ом, кОм МОм, В, кВ в зависимости от измеряемой величины. | |
| Таблица 6 - Метрологические характеристики PROFI | "EST модификаций INTRO |
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления заземления | (1,00 - 999) мОм (1,00 - 9,99) Ом (10,0 - 99,9) Ом (100 - 999) Ом (1 - 9,99) кОм |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления заземления от 1,00 до 999 мОм | ±(0,05 Ах±30 е.м.р.) |
| от 1,00 Ом до 9,99 кОм | ±(0,03 Ах±3 е.м.р.) |
| Диапазон измерений электрического сопротивления изоляции в зависимости от испытательного напряжения постоянного тока: 50 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0 - 49,9) МОм |
| 100 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0-99,9) МОм |
| 250 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0 - 99,9) МОм (100-200) МОм |
| 500/1000 В | (1,00 - 999) кОм (1,00 - 9,99) МОм (10,0 - 99,9) МОм (100 - 500) МОм |
| Испытательное напряжение постоянного тока, В | 50, 100, 250, 500, 1000 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления изоляции | |
| от 1 до 999 кОм | ±(0,03 Ах±10 е.м.р.) |
| от 1 до 500 МОм | ±(0,03 Ах+1 е.м.р.) |
| Диапазон измерений электрического сопротивления с реверсивной полярностью, Ом | от 0,10 до 9,99 от 10,0 до 99,9 от 100 Ом до 199 |
| Пределы допускаемой абсолютной погрешности в режиме измерения электрического сопротивления с реверсивной полярностью | ±(0,02 Ах+2 е.м.р.) |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 99,9 от 100 до 600 |
| Диапазон измерений напряжения переменного тока (при частоте от 50 до 400 Гц), В | от 0 до 99,9 от 100 до 600 |
| Пределы допускаемой абсолютной погрешности в режиме измерения напряжения постоянного и переменного тока, В | |
| от 0 до 99,9 | ±(0,01 Ах±5 е.м.р.) |
| от 100 до 600 | ±(0,01 Ах+1 е.м.р.) |
| Примечание: Ах - измеренное значение сопротивления (напряжения) в мОм, Ом, кОм МОм, (В, кВ); е.м.р. - единица младшего разряда в мОм, Ом, кОм МОм, В, кВ в зависимости от измеряемой величины. | |
| Наименование характеристики | Значения характеристик для модификаций | |
| BASE, BASE 10, PRO, PRO IQ | SIII+ | |
| Источник питания, В | 8 В постоянного тока (NiMH аккумуляторные батареи); от 100 до 240 В AC при частоте питающей сети от 50 до 400 Гц | 12 В постоянного тока (NiMH аккумуляторные батареи); от 103,5 до 126,5 В или от 207 до 253 В AC при частоте питающей сети 50, 60 Гц |
| Средний срок службы, лет | 10 | 10 |
| Средняя наработка на отказ, ч | 100000 | 100000 |
| Габаритные размеры (высота х ширина х толщина), мм, не более | 295 х 145 х 150 | 292 х 138 х 300 |
| Масса, кг, не более | 2,5 | 5,9 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 | от -10 до +50 |
| - относительная влажность, % | 80 | 80 |
| - атмосферное давление, кПа | от 90 до 110 | от 90 до 110 |
Таблица 8 - Основные технические характеристики измерителей PROFITEST
| Наименование характеристики | Значения характеристик для модификаций | ||
| PRIME, PRIMEAC, PRIME DC | MXTRA | INTRO | |
| Источник питания, В | 12 В постоянного тока (NiMH аккумуляторные батареи); от 85 до 260 В AC при частоте питающей сети от 50 до 400 Гц | 12 В постоянного тока (NiMH аккумуляторные батареи); от 120 до 400 В AC при частоте питающей сети от 50 до 400 Гц | 8 В постоянного тока (NiMH аккумуляторные батареи); от 120 до 400 В AC при частоте питающей сети от 50 до 400 Гц |
| Средний срок службы, лет | 10 | 10 | 10 |
| Средняя наработка на отказ, ч | 100000 | 100000 | 100000 |
| Габаритные размеры (высота х ширина х толщина), мм, не более | 500 х 410 х 210 | 260 х 330 х 90 | 225 х 130 х 140 |
| Масса, кг, не более | PRIME - 10,2 кг PRIMEAC - 10,7 кг PRIME DC - 15,1 кг | 2,7 | 1,5 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 | от -10 до +50 | от -10 до +50 |
| - относительная влажность, % | 80 | 80 | 80 |
| - атмосферное давление, кПа | от 90 до 110 | от 90 до 110 | от 90 до 110 |
наносится на боковую панель прибора любым технологическим способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 9 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Измеритель SECUTEST | модификаций BASE, BASE 10, PRO, PRO IQ, SIII+ | 1 шт. |
| комплект батарей питания в кассете | 8 шт. | |
| ремень плечевой | 1 шт. | |
| зажимы типа «аллигатор» | 2 шт. | |
| кабельный комплект | 1 шт. | |
| Измеритель PROFITEST | PRIME, PRIME АС, PRIME DC, MASTER МXTRA, INTRO | 1 шт. |
| Комплект принадлежностей (для модификаций PRIME, PRIME АС, PRIME DC): | ||
| комплект батарей питания в кассете | 8 шт. | |
| универсальная переносная сумка | 1 шт. | |
| зажимы типа «аллигатор» (1000 В) | 2 шт. | |
| кабель удлинитель 5 м (по отдельному заказу) | 1 шт. | |
| Комплект принадлежностей (для модификаций MXTRA, INTRO): | ||
| комплект батарей питания в кассете | 8 шт. | |
| ремень плечевой | 1 шт. | |
| зажимы типа «аллигатор» | 2 шт. | |
| кабельный комплект | 1 шт. | |
| Методика поверки | МП 2202-0071-2018 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП 2202-0071-2018 «ГСИ. Измерители для проверки электрической безопасности электрооборудования SECUTEST и PROFITEST. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 мая 2018 года.
Основные средства поверки:
- Магазин сопротивления Р3026/1, регистрационный номер в Федеральном информационном фонде 51160-12, диапазон от 0,01 Ом до 100 кОм, кл.т. 0,002/1,5^ 10-6.
- Устройство для питания измерительных цепей постоянного и переменного тока УИ300.1, регистрационный номер в Федеральном информационном фонде 35239-08, диапазон воспроизведения постоянного и переменного напряжения от 0 до 1000 В, погрешность воспроизведения напряжений 1 %.
- Мера-имитатор Р40116, регистрационный номер в Федеральном информационном фонде 54757-13, диапазон от 10 кОм до 1 ТОм, кл.т. 0,05 - 0,2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Приказ Минздравсоцразвития России № 1034 от 09.09.11 об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
Приказ Росстандарта № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя.
