| Номер в госреестре | 75709-19 |
| Наименование СИ | Анализаторы радиосетей |
| Обозначение типа СИ | TSME6, TSMA6 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 30.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы радиосетей TSME6, TSMA6 предназначены для измерений амплитудночастотных характеристик спектра радиотехнических сигналов и анализа покрытия сетей беспроводной связи.
Анализаторы радиосетей TSME6, TSMA6 представляют собой супергетеродинные приемники с управлением от внешнего (TSME6) или встроенного компьютера (TSMA6). Принцип работы анализаторов основан на гетеродинном переносе с возможностью преселекции части спектра исследуемого сигнала на промежуточную частоту (ПЧ). Сигнал на ПЧ подвергается обработке с помощью аналогово-цифрового преобразователя с полосой анализа 20 МГц. Оцифрованный сигнал поступает на специализированные микросхемы аппаратного анализа системной информации для сетей беспроводной связи стандартов 5G NR, LTE, GSM, WCDMA, где происходит декодирование системной информации и обработка оцифрованного сигнала. Привязка результатов измерения к географическим координатам осуществляется с помощью встроенного приемника GPS/ГЛОНАСС.
На компьютере с помощью специализированного программного обеспечения ROMES производится отображение спектра и результатов анализа параметров и системной информации (мощность и частота канала связи, идентификатор оператора связи, идентификатор базовой станции, номер соты, интерференция от соседних сот) с выводом изображения на внешний монитор.
Конструктивно анализаторы выполнены в виде портативного моноблока. На задней панели находятся: кнопка включения прибора, индикаторы состояния, высокочастотный вход, разъемы подключения постоянного питающего напряжения, интерфейса LAN, приемника GPS/ГЛОНАСС, дополнительной синхронизации, а также разъем для подключения внешнего монитора (только в TSMA6).
Анализаторы радиосетей TSME6, TSMA6 имеют следующие опции:
- K27 - анализ спектра;
- K21 - анализ WCDMA;
- K23 - анализ GSM;
- K29 - анализ LTE;
- K50 - анализ 5G NR;
- TSMA6 - BP - аккумуляторная батарея;
- TSME-Z1 или TSMA-Z1 - адаптер питания.
Общий вид анализаторов радиосетей TSME6, TSMA6, обозначение мест для нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

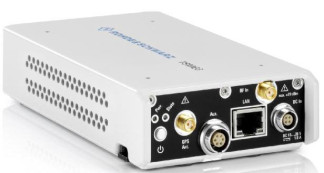

Рисунок 1 - Общий вид анализаторов радиосетей TSME6 (сверху) и TSMA6 (снизу)
Программное обеспечение «ROMES» предназначено для управления режимами работы анализаторов радиосетей TSME6, TSMА6, обработки измерительных сигналов, формирования заданий на проведение измерений, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «ROMES» предназначено только для работы с анализаторами радиосетей TSME6, TSMA6 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов радиосетей TSME6, TSMA6 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ROMES |
| Номер версии (идентификационный номер) ПО | не ниже 18.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон частот, ГГц | от 0,35 до 6 | |
| Пределы допускаемой относительной погрешности измерений частоты при синхронизации по сигналам GPS/ГЛОНАСС | ±110-6 | |
| Диапазон измеряемых уровней сигнала, дБ (1 мВт) | от -120 до -20 | |
| Пределы допускаемой абсолютной погрешности измерений уровня сигнала, дБ | от 0,35 до 3 ГГц включ. | ±1,0 |
| св. 3 до 6 ГГц | ±1,5 | |
| Уровень сигнала, требуемый для декодирования системной информации сигналов LTE, WCDMA, GSM, 5G NR, дБ (1 мВт), не более | -100 | |
| Входное сопротивление ВЧ входа, Ом | 50 | |
| Коэффициент стоячей волны по напряжению ВЧ входа, не более | 3,5 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Соединитель ВЧ входа | тип 3,5 мм «розетка» | |
| Потребляемая мощность, Вт, не более | TSME6 | 15 |
| TSMA6 | 50 | |
| Параметры электрического питания адаптеров питания TSMB-Z1, TSMA-Z1: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 | |
| Масса, кг, не более | TSME6 | 0,5 |
| TSMA6 | 1,5 | |
| Г абаритные размеры (глубина х высота х ширина), мм, не более | TSME6 | 154 х 35 х 85 |
| TSMA6 | 204 х 45 х 171 | |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % | от 0 до +50 от 40 до 95 | |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность при температуре 40 °С, % | от -25 до +70 не более 95 | |
| Время прогрева, мин | 15 | |
| Средняя наработка на отказ, лет | 10 | |
наносится на переднюю панель анализаторов радиосетей TSME6, TSMA6 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор радиосетей | TSME6 или TSMA6 | 1 шт. |
| Опция анализа спектра | K27 | 1 шт. |
| Опция анализа WCDMA | К21 | по отдельному заказу |
| Опция анализа GSM | К23 | по отдельному заказу |
| Опция анализа LTE | K29 | по отдельному заказу |
| Опция анализа 5G NR | K50 | по отдельному заказу |
| Опция аккумуляторная батарея | TSMA6 - BP | по отдельному заказу |
| Опция адаптер питания | TSME-Z1, TSMA-Z1 | по отдельному заказу |
| Программное обеспечение | ROMES | 1 шт. |
| Комплект ЗИП | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5907-441-2019 | 1 экз. |
осуществляется по документу РТ-МП-5907-441-2016 «ГСИ. Анализаторы радиосетей TSME6, TSMА6. Методика поверки», утвержденному ФБУ «Ростест-Москва» “14” мая 2019 года. Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер в Федеральном информационном фонде 43643-10);
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
- генератор сигналов SMW200A (регистрационный номер в Федеральном информационном фонде 58569-14);
- тестер радиокоммуникационный CMW500 (регистрационный номер в Федеральном информационном фонде 61050-15);
- анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
| Зарегистрировано поверок | 41 |
| Поверителей | 7 |
| Актуальность данных | 16.09.2024 |
